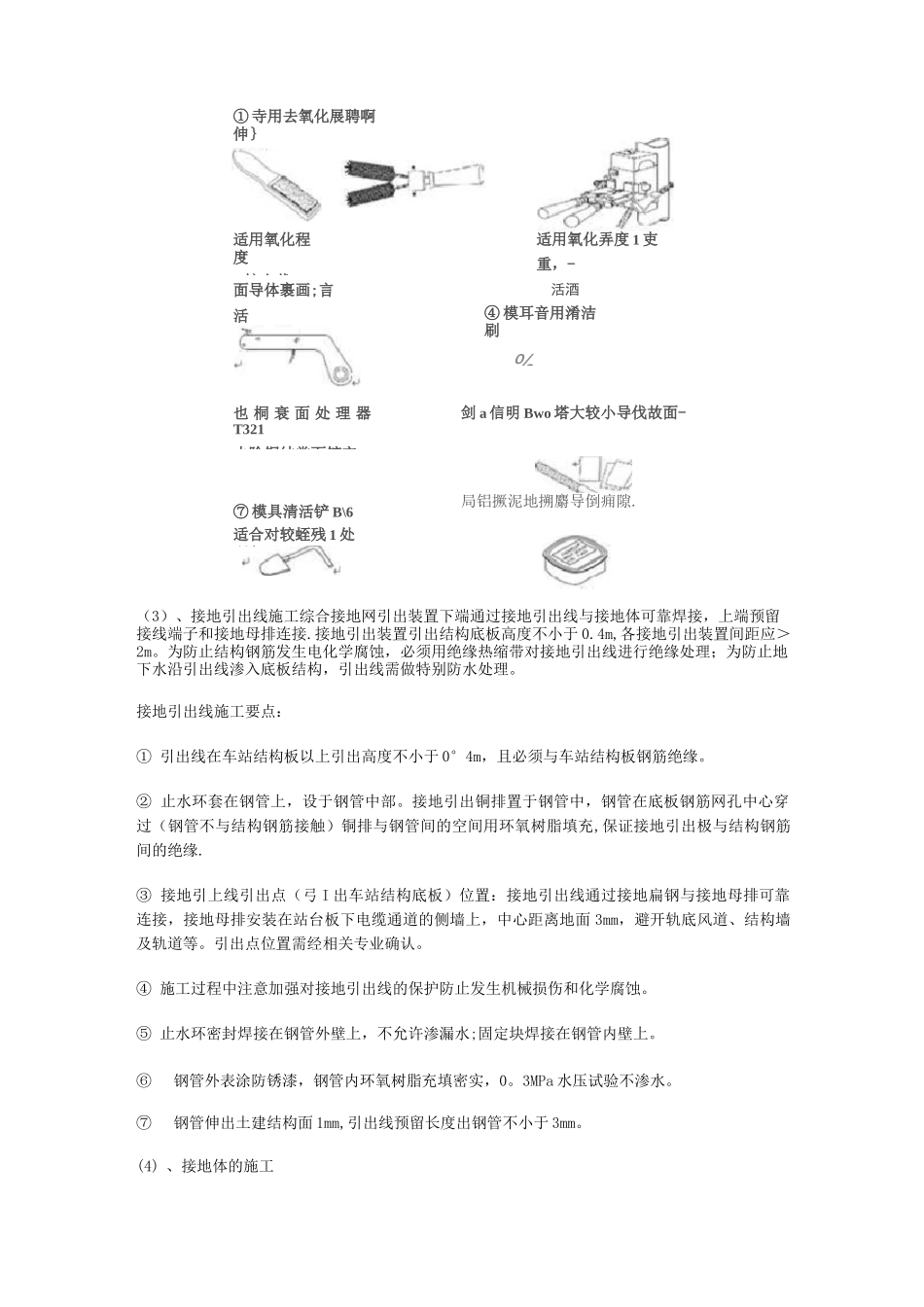

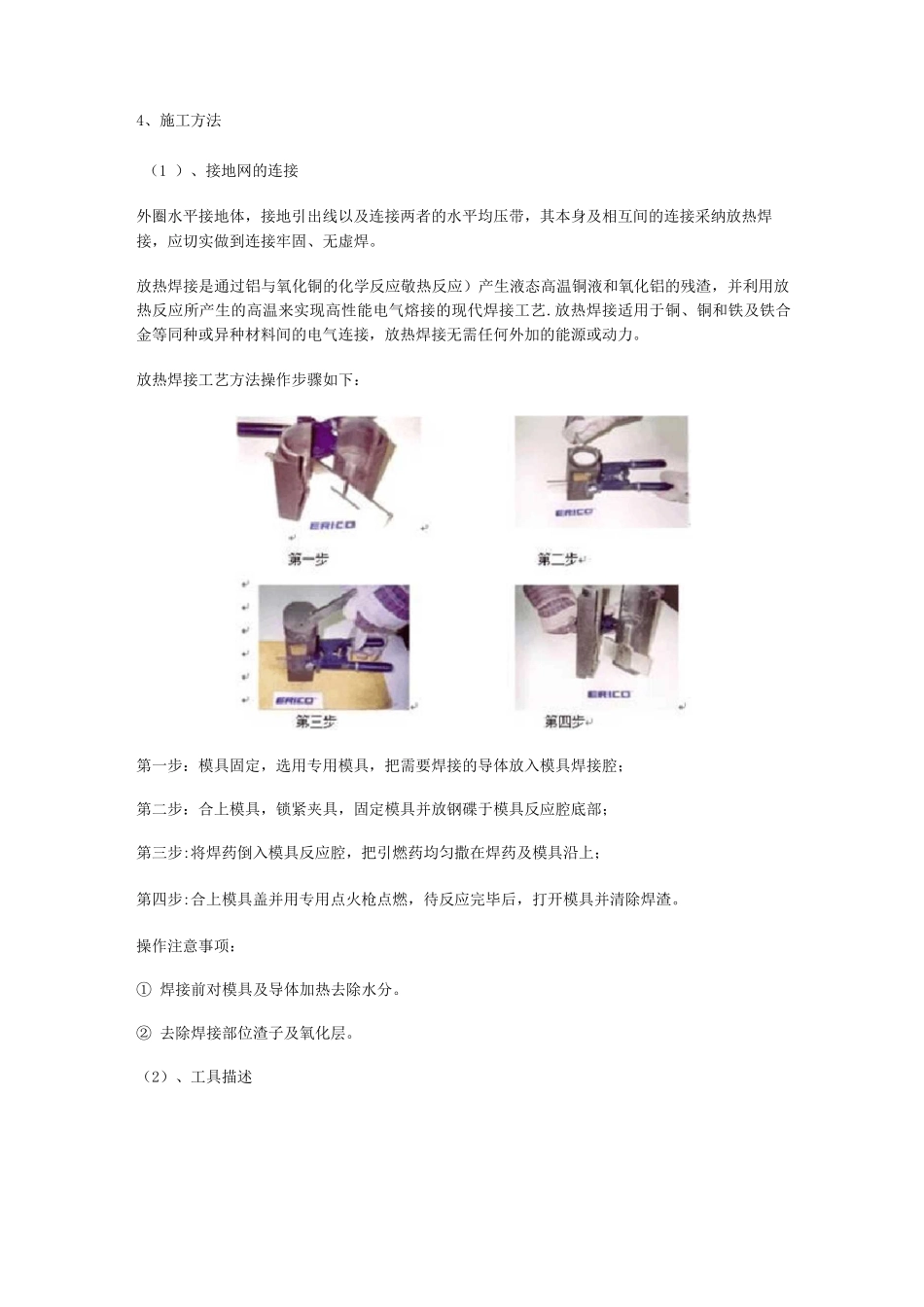

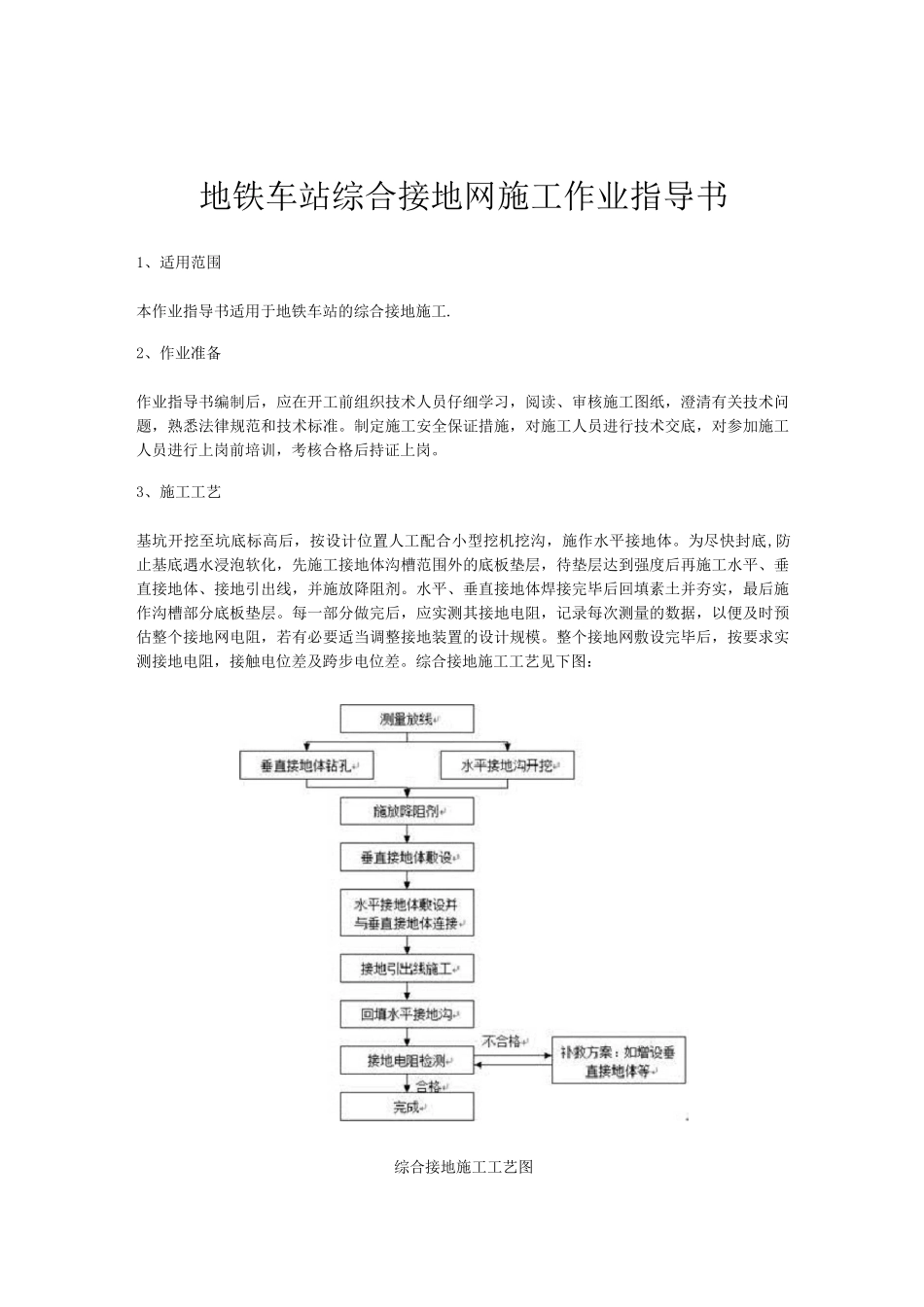

地铁车站综合接地网施工作业指导书1、适用范围本作业指导书适用于地铁车站的综合接地施工.2、作业准备作业指导书编制后，应在开工前组织技术人员仔细学习，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。3、施工工艺基坑开挖至坑底标高后，按设计位置人工配合小型挖机挖沟，施作水平接地体。为尽快封底,防止基底遇水浸泡软化，先施工接地体沟槽范围外的底板垫层，待垫层达到强度后再施工水平、垂直接地体、接地引出线，并施放降阻剂。水平、垂直接地体焊接完毕后回填素土并夯实，最后施作沟槽部分底板垫层。每一部分做完后，应实测其接地电阻，记录每次测量的数据，以便及时预估整个接地网电阻，若有必要适当调整接地装置的设计规模。整个接地网敷设完毕后，按要求实测接地电阻，接触电位差及跨步电位差。综合接地施工工艺见下图：综合接地施工工艺图4、施工方法（1 ）、接地网的连接外圈水平接地体，接地引出线以及连接两者的水平均压带，其本身及相互间的连接采纳放热焊接，应切实做到连接牢固、无虚焊。放热焊接是通过铝与氧化铜的化学反应敬热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接的现代焊接工艺.放热焊接适用于铜、铜和铁及铁合金等同种或异种材料间的电气连接，放热焊接无需任何外加的能源或动力。放热焊接工艺方法操作步骤如下：第一步：模具固定，选用专用模具，把需要焊接的导体放入模具焊接腔；第二步：合上模具，锁紧夹具，固定模具并放钢碟于模具反应腔底部；第三步:将焊药倒入模具反应腔，把引燃药均匀撒在焊药及模具沿上；第四步:合上模具盖并用专用点火枪点燃，待反应完毕后，打开模具并清除焊渣。操作注意事项：① 焊接前对模具及导体加热去除水分。② 去除焊接部位渣子及氧化层。（2）、工具描述（3）、接地引出线施工综合接地网引出装置下端通过接地引出线与接地体可靠焊接，上端预留接线端子和接地母排连接.接地引出装置引出结构底板高度不小于 0.4m,各接地引出装置间距应＞2m。为防止结构钢筋发生电化学腐蚀，必须用绝缘热缩带对接地引出线进行绝缘处理；为防止地下水沿引出线渗入底板结构，引出线需做特别防水处理。接地引出线施工要点：① 引出线在车站结构板以上引出高度不小于 0°4m，且必须与车站结构板钢筋绝缘。② 止水环套在钢管上，设...
