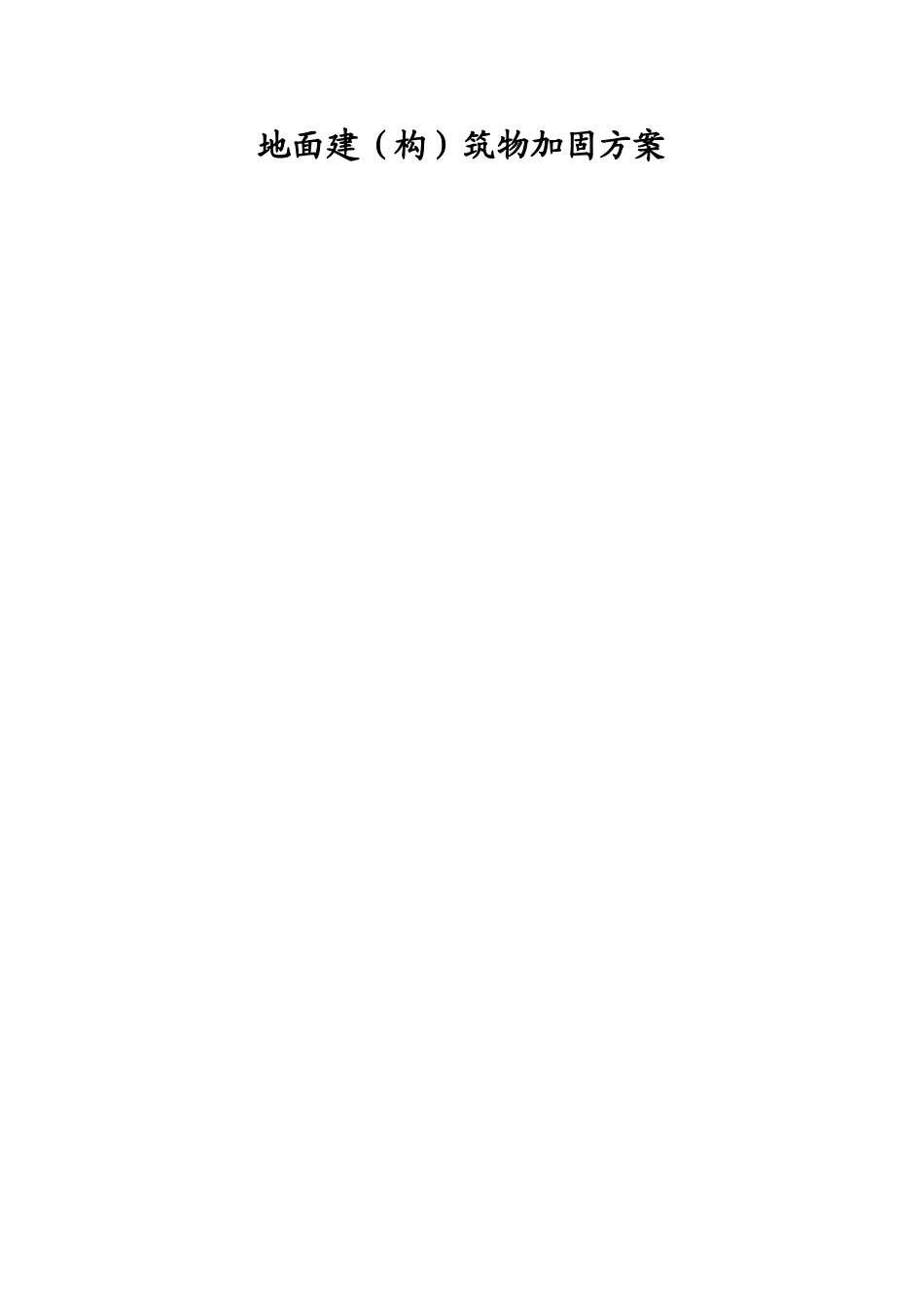

地面建构筑物加固方案

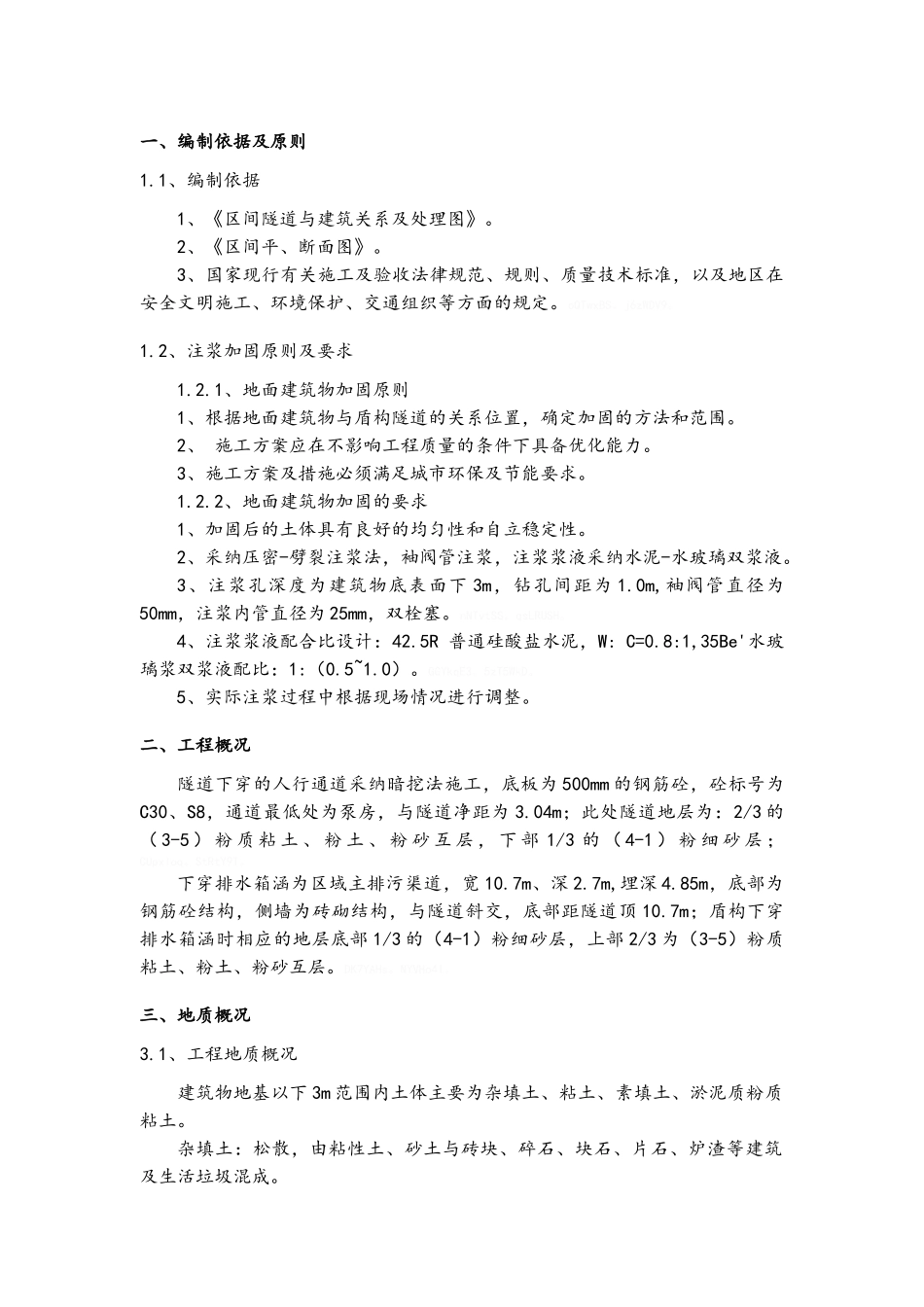

地面建（构）筑物加固方案一、编制依据及原则1.1、编制依据1、《区间隧道与建筑关系及处理图》。2、《区间平、断面图》。3、国家现行有关施工及验收法律规范、规则、质量技术标准，以及地区在安全文明施工、环境保护、交通组织等方面的规定。oQTwxBS。j6zWDV9。1.2、注浆加固原则及要求1.2.1、地面建筑物加固原则1、根据地面建筑物与盾构隧道的关系位置，确定加固的方法和范围。2、 施工方案应在不影响工程质量的条件下具备优化能力。3、施工方案及措施必须满足城市环保及节能要求。1.2.2、地面建筑物加固的要求1、加固后的土体具有良好的均匀性和自立稳定性。2、采纳压密-劈裂注浆法，袖阀管注浆，注浆浆液采纳水泥-水玻璃双浆液。3、注浆孔深度为建筑物底表面下 3m，钻孔间距为 1.0m,袖阀管直径为50mm，注浆内管直径为 25mm，双栓塞。nNTvtSS。qsLRUSH。4、注浆浆液配合比设计：42.5R 普通硅酸盐水泥，W: C=0.8:1,35Be'水玻璃浆双浆液配比：1:（0.5~1.0）。GGYkqE3。5zT5WkD。5、实际注浆过程中根据现场情况进行调整。二、工程概况 隧道下穿的人行通道采纳暗挖法施工，底板为 500mm 的钢筋砼，砼标号为C30、S8，通道最低处为泵房，与隧道净距为 3.04m；此处隧道地层为：2/3 的（ 3-5 ） 粉 质 粘 土 、 粉 土 、 粉 砂 互 层 ， 下 部 1/3 的 （ 4-1 ） 粉 细 砂 层 ；CUpxloq。StRtY9T。下穿排水箱涵为区域主排污渠道，宽 10.7m、深 2.7m,埋深 4.85m，底部为钢筋砼结构，侧墙为砖砌结构，与隧道斜交，底部距隧道顶 10.7m；盾构下穿排水箱涵时相应的地层底部 1/3 的（4-1）粉细砂层，上部 2/3 为（3-5）粉质粘土、粉土、粉砂互层。DK7YAHs。NYVHo4I。三、地质概况3.1、工程地质概况建筑物地基以下 3m 范围内土体主要为杂填土、粘土、素填土、淤泥质粉质粘土。杂填土：松散，由粘性土、砂土与砖块、碎石、块石、片石、炉渣等建筑及生活垃圾混成。素填土：松散，以粘性土及砂土为主组成，混少量碎石、砖瓦片等。粘土：黄褐～灰褐色，可塑，中压缩性，含铁锰氧化物。淤泥质粉质粘土：褐灰～深灰色，软～流塑，高压缩性，含少许有机质及粉粒。3.2、水文地质概况勘察期间测得地下水综合稳定水位，埋深为 0.35～8.66m，相当于绝对标高 16.46～23.73m。分为以下水层：kigyG9P。HknIsRk。上层滞水：主要赋存于人工填积层中，无统一自由水面，水量有限而很不稳定，地下水位不连续，一般由高处向低处流...
