垫石、挡块技术交底记录

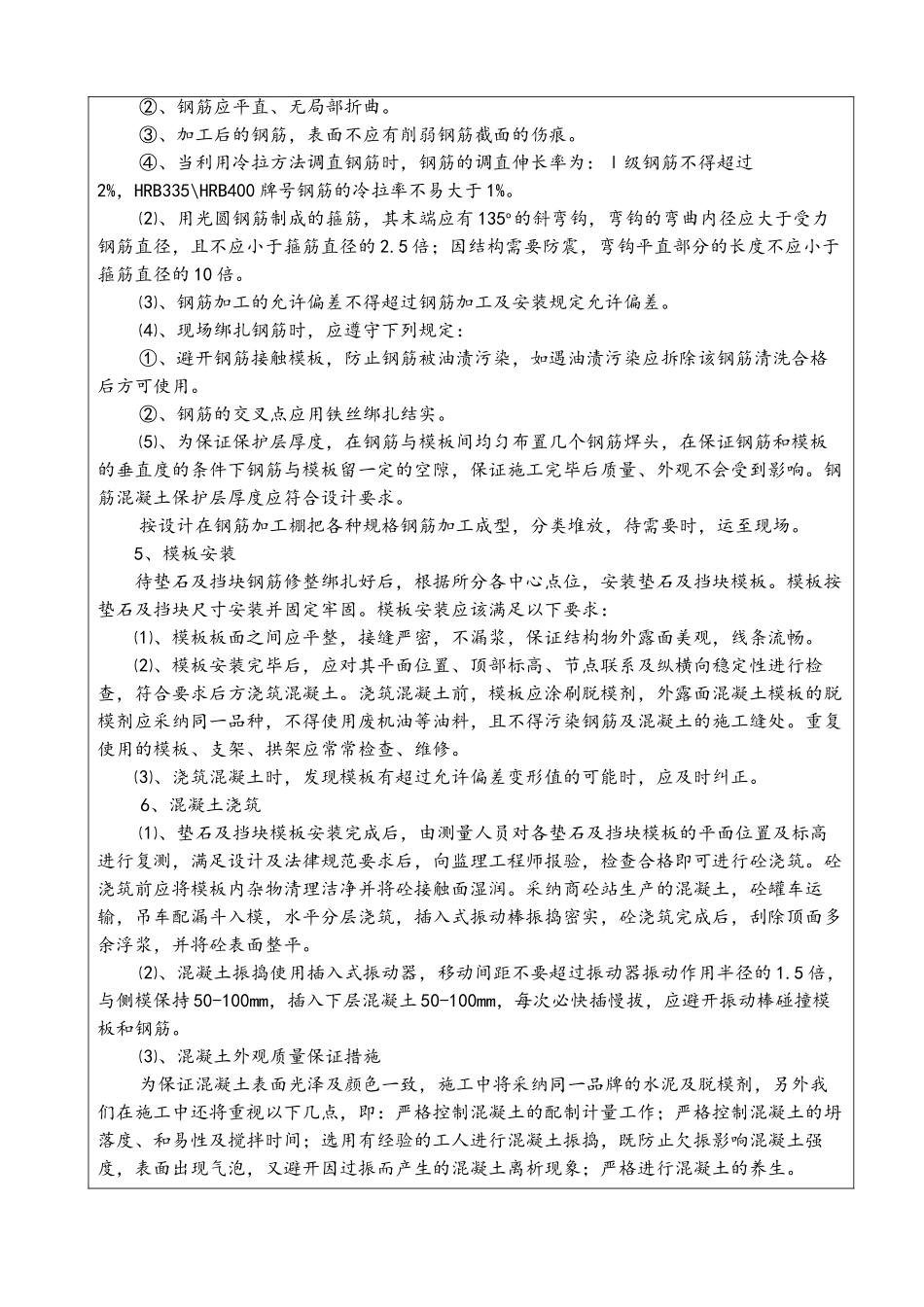

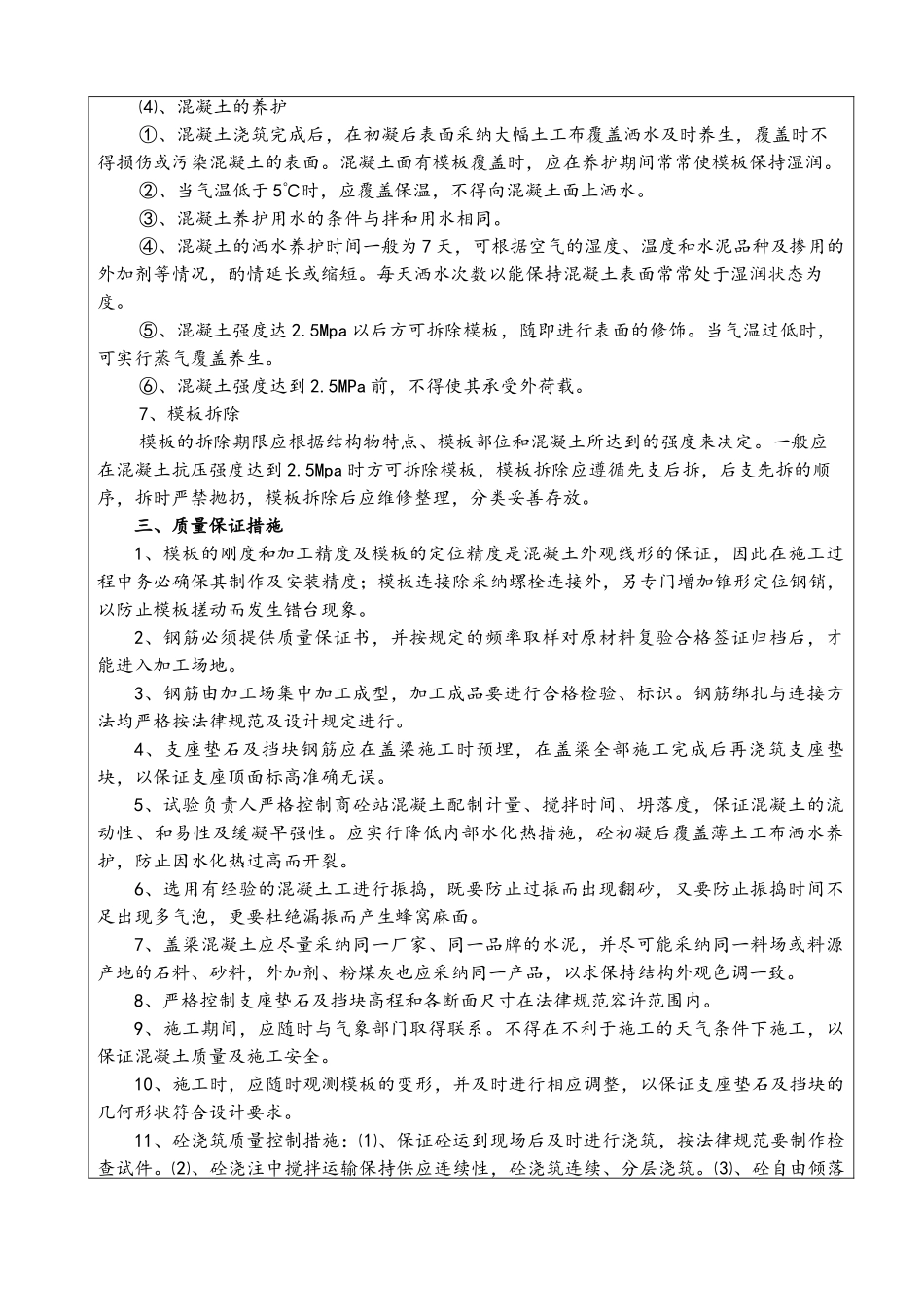

技 术 交 底 记 录 （编号： G311D-JD- ） A-JL-1.2工程名称垫石、挡块施工技术交底日期交底内容：一、工程概况本桥位于国道 311 线许周界至官寨路口段改建工程的 K327+167.38 处，全桥长 115.04米，起讫桩号 K327+109.86～K327+224.9。老桥为 7×16m 预应力空心板桥，桥梁全宽 20.5米，净宽 19.5 米，路线与河道交角 90°。本次加宽改造工程，对本桥进行双侧各加宽 2米，加宽后桥梁全宽 24.5 米。加宽部分桥梁上部结构采纳预应力混凝土（先张）简支空心板，桥面连续；下部结构采纳柱式墩台，墩台采纳桩基础。本桥共有空心板 14 片。支座垫块和挡块采纳 C30 砼，支座采纳圆板式橡胶支座。二、施工技术方案支座垫石及挡块施工工序：测量、放样→钢筋预埋→盖梁砼浇筑→垫石及挡块区域凿毛→钢筋修整→模板安装→测量复核→砼浇筑→养护。待盖梁浇注完成后，在盖梁上用全站仪放出盖梁纵横轴线，然后用钢尺分别精确量出每个支座垫石的位置，并用墨线弹出垫石的平面尺寸，最后立模浇注砼。支座垫石模板用槽钢制作而成。1、钢筋预埋 在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上。然后由技术人员对每个垫石及挡块中心位置进行分中并预埋垫石及挡块钢筋。 2、盖梁砼浇筑 待报验通过后进行砼浇筑。砼浇筑过程中注意保护垫石及挡块钢筋，确保其标高与平面位置不发生变化。 3、垫石及挡块区域凿毛 待盖梁砼初凝后即对垫石及挡块区域砼表面进行凿毛，清除浮浆直至砼出露面骨料分布均匀，浆体饱满基本无气泡，外观上推断砼强度能满足要求即可。 4、钢筋制作安装 盖梁浇筑完后立即进行支座垫石及挡块砼浇筑的准备工作，在凿毛后，测量人员重新在盖梁砼顶面上将纵横轴线控制点测放出，然后依据控制点分出各垫石及挡块的中心点。再根据中心点位置安装钢筋。同时，将原预埋钢筋上的粘附浆壳敲掉。 钢筋制作前调直钢筋，表面清理洁净。钢筋采纳弯曲机弯曲，弯起位置及角度必须准确。钢筋在钢筋加工场集中弯制，按图纸设计尺寸进行加工。 ⑴、钢筋在加工弯制前应调直，并应达到以下要求： ①、钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除洁净。 ②、钢筋应平直、无局部折曲。 ③、加工后的钢筋，表面不应有削弱钢筋截面的伤痕。 ④、当利用冷拉方法调直钢筋时，钢筋的调直伸长率为：...
