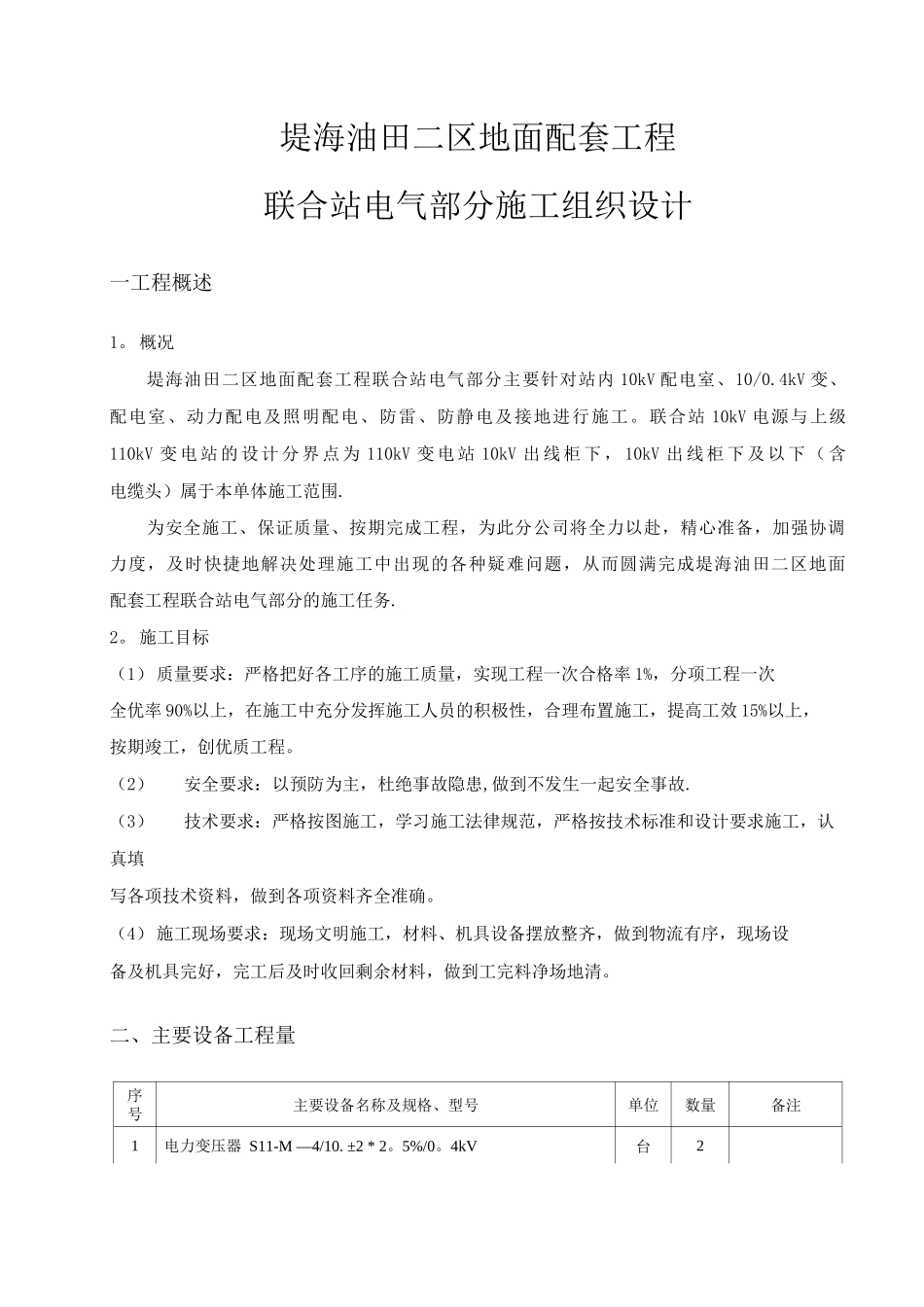

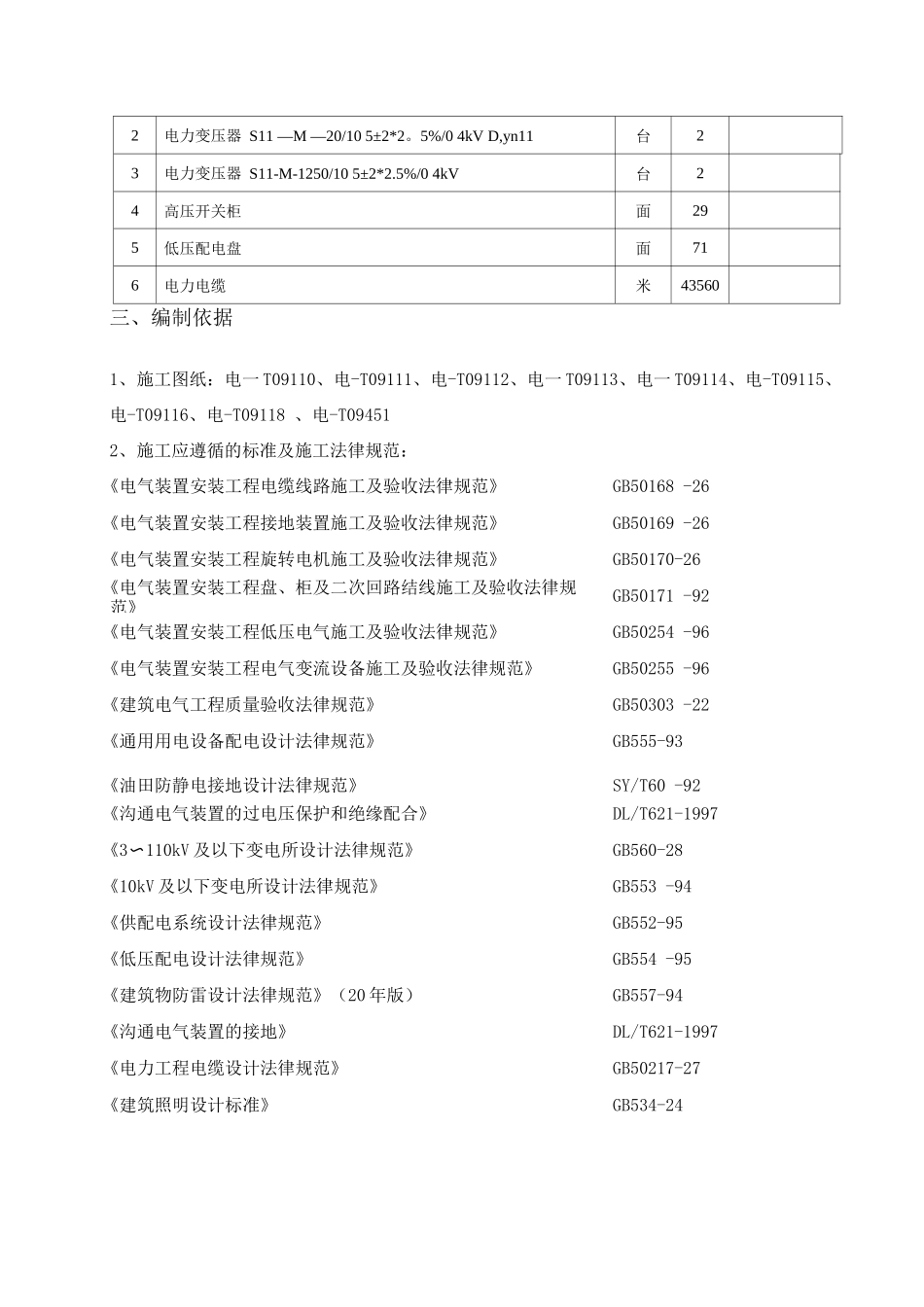

堤海油田二区地面配套工程联合站电气部分施工组织设计一工程概述1。 概况堤海油田二区地面配套工程联合站电气部分主要针对站内 10kV 配电室、10/0.4kV 变、配电室、动力配电及照明配电、防雷、防静电及接地进行施工。联合站 10kV 电源与上级110kV 变 电 站 的 设 计 分 界 点 为 110kV 变 电 站 10kV 出 线 柜 下 ， 10kV 出 线 柜 下 及 以 下 （ 含电缆头）属于本单体施工范围.为安全施工、保证质量、按期完成工程，为此分公司将全力以赴，精心准备，加强协调力度，及时快捷地解决处理施工中出现的各种疑难问题，从而圆满完成堤海油田二区地面配套工程联合站电气部分的施工任务.2。 施工目标（1） 质量要求：严格把好各工序的施工质量，实现工程一次合格率 1%，分项工程一次全优率 90%以上，在施工中充分发挥施工人员的积极性，合理布置施工，提高工效 15%以上，按期竣工，创优质工程。（2）安全要求：以预防为主，杜绝事故隐患,做到不发生一起安全事故.（3）技术要求：严格按图施工，学习施工法律规范，严格按技术标准和设计要求施工，认真填写各项技术资料，做到各项资料齐全准确。（4） 施工现场要求：现场文明施工，材料、机具设备摆放整齐，做到物流有序，现场设备及机具完好，完工后及时收回剩余材料，做到工完料净场地清。二、主要设备工程量序号主要设备名称及规格、型号单位数量备注1电力变压器 S11-M —4/10. ±2 * 2。5%/0。4kV台22电力变压器 S11 —M —20/10 5±2*2。5%/0 4kV D,yn11台23电力变压器 S11-M-1250/10 5±2*2.5%/0 4kV台24高压开关柜面295低压配电盘面716电力电缆米43560三、编制依据1、施工图纸：电一 T09110、电-T09111、电-T09112、电一 T09113、电一 T09114、电-T09115、电-T09116、电-T09118 、电-T094512、施工应遵循的标准及施工法律规范：《电气装置安装工程电缆线路施工及验收法律规范》GB50168 -26《电气装置安装工程接地装置施工及验收法律规范》GB50169 -26《电气装置安装工程旋转电机施工及验收法律规范》GB50170-26《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171 -92《电气装置安装工程低压电气施工及验收法律规范》GB50254 -96《电气装置安装工程电气变流设备施工及验收法律规范》GB50255 -96《建筑电气工程质量验收法律规范》GB50303 -22《通用用电设备配电设计法律规范》GB555-93《油田防静电接地设计法律规...
