基于51单片机的简易电子琴设计VIP专享

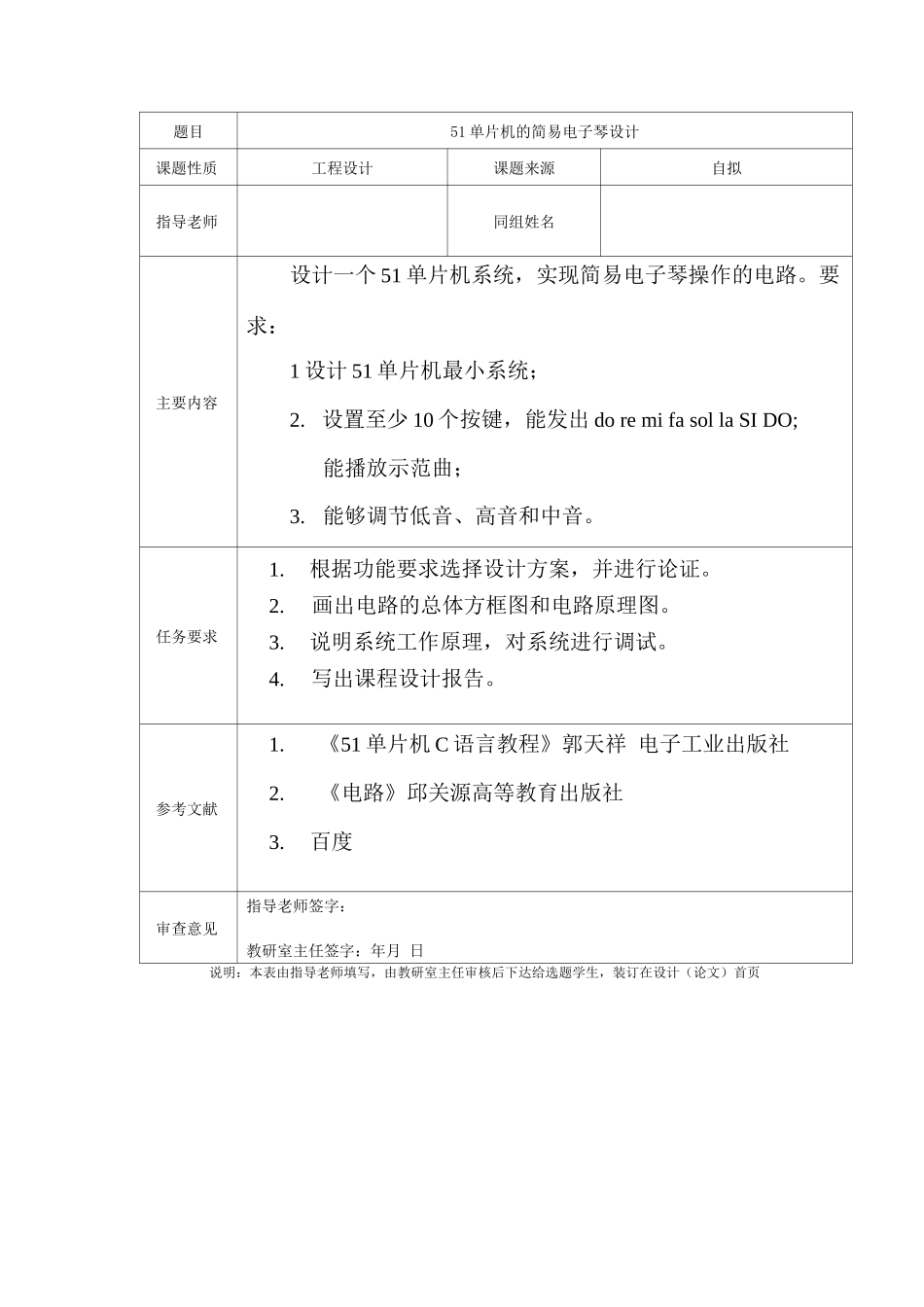

题目51 单片机的简易电子琴设计课题性质工程设计课题来源自拟指导老师同组姓名主要内容设计一个 51 单片机系统，实现简易电子琴操作的电路。要求：1 设计 51 单片机最小系统；2. 设置至少 10 个按键，能发出 do re mi fa sol la SI DO;能播放示范曲；3.能够调节低音、高音和中音。任务要求1.根据功能要求选择设计方案，并进行论证。2.画出电路的总体方框图和电路原理图。3.说明系统工作原理，对系统进行调试。4.写出课程设计报告。参考文献1.《51 单片机 C 语言教程》郭天祥 电子工业出版社2.《电路》邱关源高等教育出版社3.百度审查意见指导老师签字：教研室主任签字：年月 日说明：本表由指导老师填写，由教研室主任审核后下达给选题学生，装订在设计（论文）首页一、设计任务及要求1. 设计 51 单片机最小系统，实现简易电子琴操作的电路；2. 设置至少 10 个按键，能发出 d。re mi fa sol la SI DO;能播示范曲；3. 能够调节低音、高音和中音。根据功能要求选择设计方案，并进行论证。4. 画出电路的总体方框图和电路原理图。5. 说明系统工作原理，对系统进行调试。二、系统方案设计1. 采纳以 STC89C52 单片机为核心的控制方案STC89C52 是一种低功耗、高性能的 8 位 COMS 微控制器，具有 8KB 的可编程 Flash 存储器， 具有在线编程可擦除技术，当对系统进行调试时，由于程序的错误修改或对对程序新增功能需要烧入 程序时，不需要对芯片多次插拔，所以不会造成对芯片的损坏，且方便灵活。基于以上因素本设计选用单片机 STC89C52 作为本设计的核心元件，利用单片机灵活的编程设 计和丰富的 I/O 端，及其控制的准确性，实现基本的电子琴功能。在单片机的外围接 8 个按钮用于 输入控制，其中第 8 个按钮用来播放一小段音乐。在外接 8 个发光二极管用来指示音乐的节拍等。2. 设计原理圆 AL 设计原理框图主要利用单片机中的定时器中断、LED 显示、以及扬声器实现了演奏和显示功能。针对声音有 音阶、音调和音长三种基本特性，通过对定时器丁 0 送入不同的初值，调节 T0 的溢出时间，输出频率 可控的方波，从而控制不同音阶的音调高低。而对于音长的控制，则可以向定时器 T1 送入一个固定 初值，通过控制定时器中断循环的次数，来实现对发音时间长短的控制。对于音符和曲目的显示， 主 要通过读入STC8PC52 单片机键值，推断所选曲目或音符，输出到 LED 上显示。我们主...
