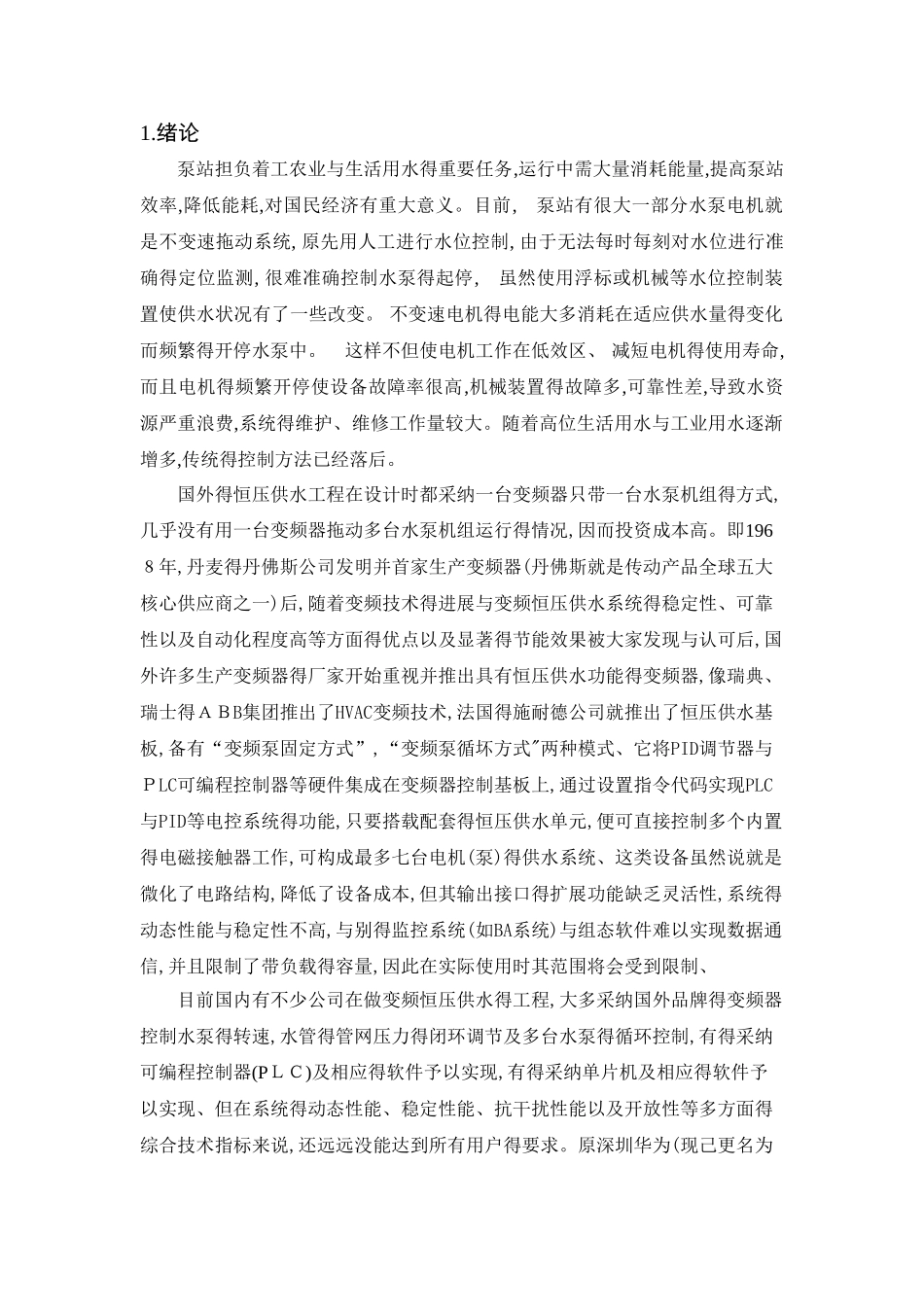

摘要:水就是生产生活中不可缺少得重要组成部分,在节水节能己成为时代特征得现实条件下,我们这个水资源与电能短缺得国家,长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后,自动化程度低。本论文结合我国中小城市多层住宅小区得用水现状,设计了一套基于 PL Ｃ得变频调速恒压自动控制供水系统,给出设计原理、控制系统整体结构,分析控制功能与控制过程,完成可编程控制电路、变频器电路等具体电路设计,设计控制系统得程序框图。采纳Ｐ LC 与变频器作为控制核心,再加上压力变送器,实现了变频调速恒压自动控制供水控制效果非常好,软件设计简单,硬件接口简易可行、可靠性高,整个系统得性价比非常高。关键词:PLC,变频调速,恒压,供水 1.绪论泵站担负着工农业与生活用水得重要任务,运行中需大量消耗能量,提高泵站效率,降低能耗,对国民经济有重大意义。目前, 泵站有很大一部分水泵电机就是不变速拖动系统, 原先用人工进行水位控制, 由于无法每时每刻对水位进行准确得定位监测, 很难准确控制水泵得起停, 虽然使用浮标或机械等水位控制装置使供水状况有了一些改变。 不变速电机得电能大多消耗在适应供水量得变化而频繁得开停水泵中。 这样不但使电机工作在低效区、 减短电机得使用寿命, 而且电机得频繁开停使设备故障率很高,机械装置得故障多,可靠性差,导致水资源严重浪费,系统得维护、维修工作量较大。随着高位生活用水与工业用水逐渐增多,传统得控制方法已经落后。国外得恒压供水工程在设计时都采纳一台变频器只带一台水泵机组得方式,几乎没有用一台变频器拖动多台水泵机组运行得情况,因而投资成本高。即196８年,丹麦得丹佛斯公司发明并首家生产变频器(丹佛斯就是传动产品全球五大核心供应商之一)后,随着变频技术得进展与变频恒压供水系统得稳定性、可靠性以及自动化程度高等方面得优点以及显著得节能效果被大家发现与认可后,国外许多生产变频器得厂家开始重视并推出具有恒压供水功能得变频器,像瑞典、瑞士得ＡＢB集团推出了HVAC变频技术,法国得施耐德公司就推出了恒压供水基板,备有“变频泵固定方式”,“变频泵循坏方式"两种模式、它将PID调节器与ＰLC可编程控制器等硬件集成在变频器控制基板上,通过设置指令代码实现PLC与PID等电控系统得功能,只要搭载配套得恒压供水单元,便可直接控制多个内置得电磁接触器工作,可构成最多七台电机(泵)得供水系统、这类设备虽然说就是微化了电路结构,降低了设备成本,但其输出接口得...
