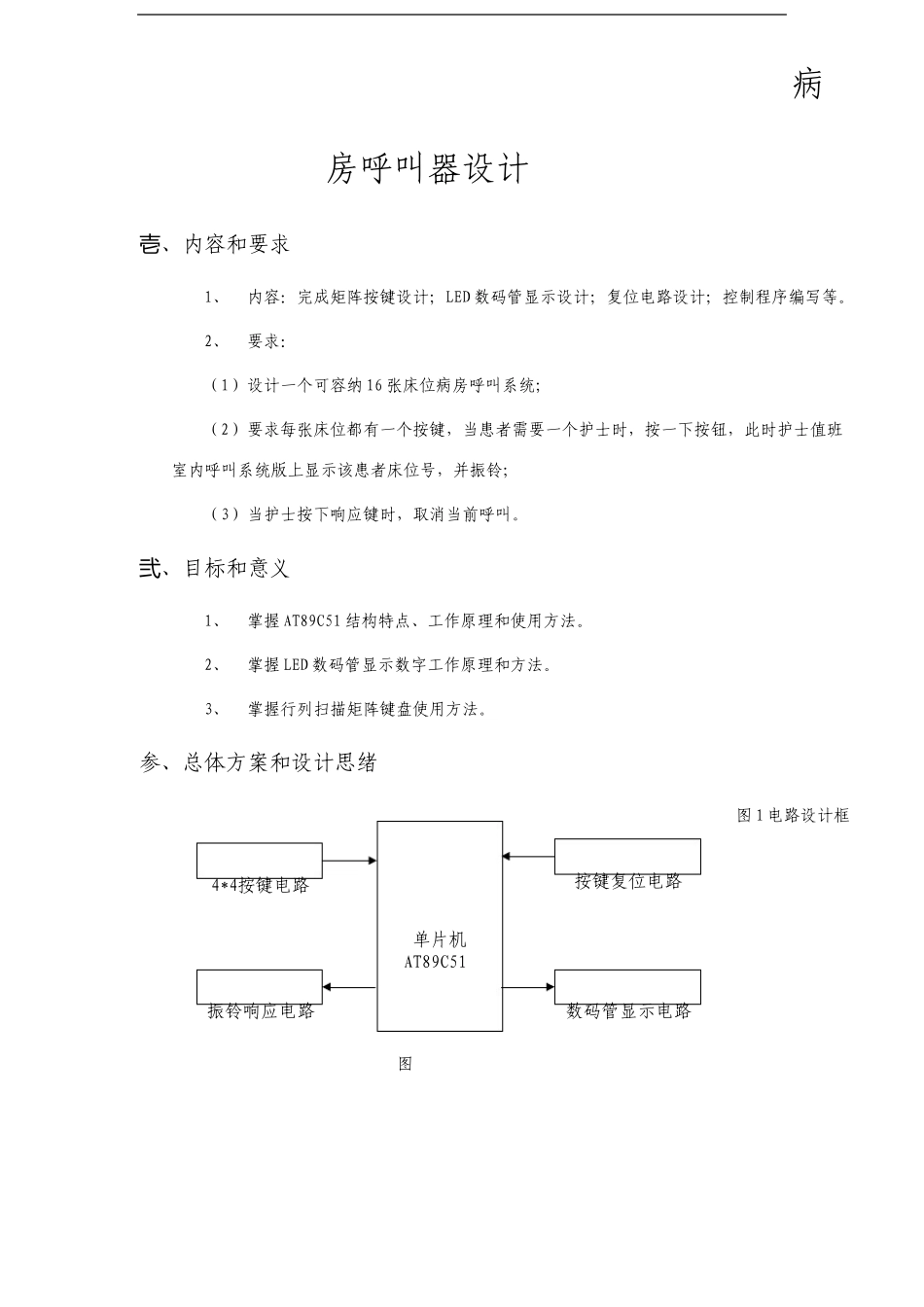

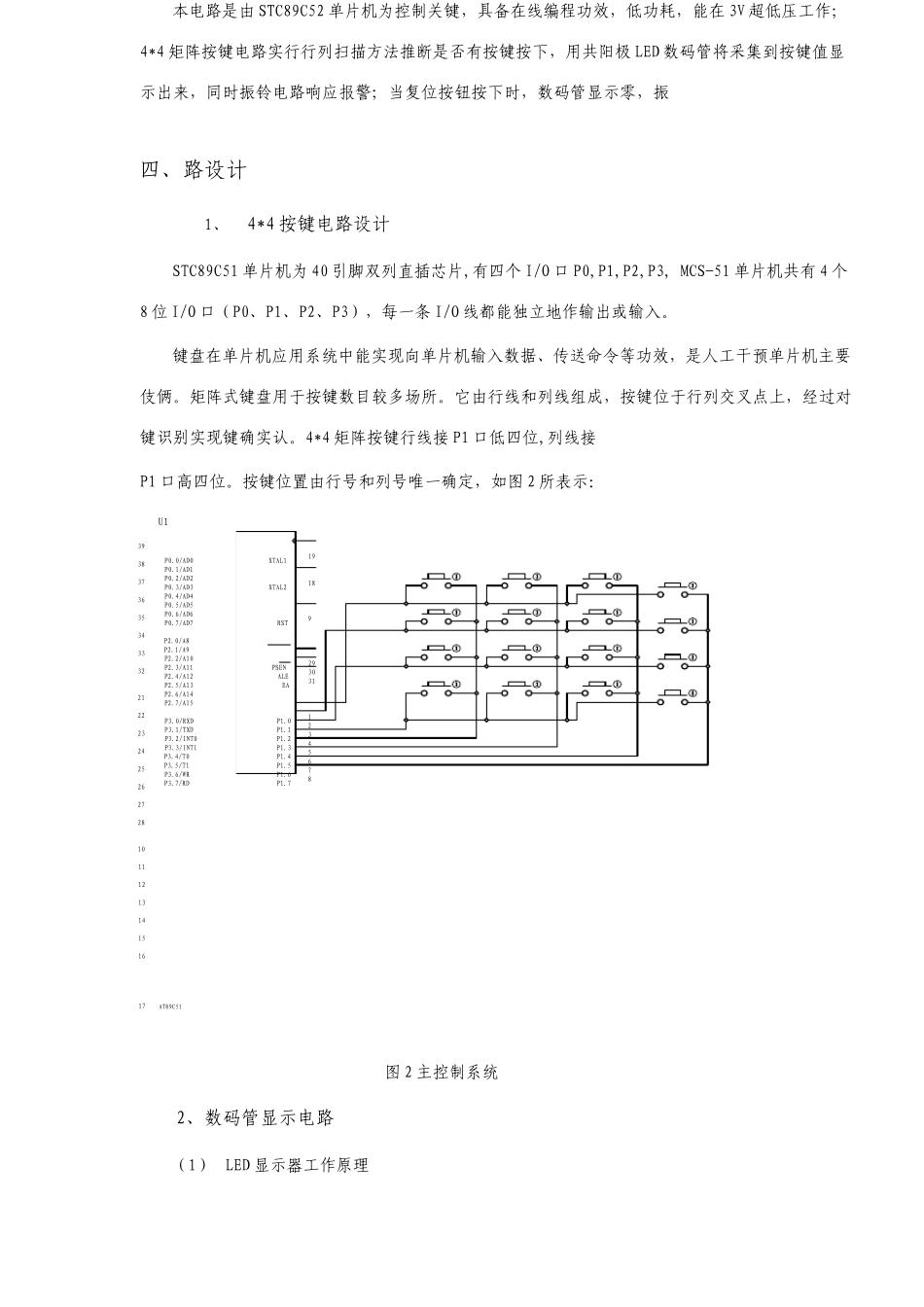

病房呼叫器设计 、壱内容和要求 1、内容：完成矩阵按键设计；LED 数码管显示设计；复位电路设计；控制程序编写等。 2、要求： （1）设计一个可容纳 16 张床位病房呼叫系统； （2）要求每张床位都有一个按键，当患者需要一个护士时，按一下按钮，此时护士值班室内呼叫系统版上显示该患者床位号，并振铃； （3）当护士按下响应键时，取消当前呼叫。 、弐目标和意义 1、掌握 AT89C51 结构特点、工作原理和使用方法。 2、掌握 LED 数码管显示数字工作原理和方法。 3、掌握行列扫描矩阵键盘使用方法。 参、总体方案和设计思绪 图 1 电路设计框图 单片机AT89C51按键复位电路4*4按键电路数码管显示电路振铃响应电路本电路是由 STC89C52 单片机为控制关键，具备在线编程功效，低功耗，能在 3V 超低压工作；4*4 矩阵按键电路实行行列扫描方法推断是否有按键按下，用共阳极 LED 数码管将采集到按键值显示出来，同时振铃电路响应报警；当复位按钮按下时，数码管显示零，振四、路设计 1、4*4 按键电路设计 STC89C51 单片机为 40 引脚双列直插芯片,有四个 I/O 口 P0,P1,P2,P3, MCS-51 单片机共有 4 个8 位 I/O 口（P0、P1、P2、P3），每一条 I/O 线都能独立地作输出或输入。 键盘在单片机应用系统中能实现向单片机输入数据、传送命令等功效，是人工干预单片机主要伎俩。矩阵式键盘用于按键数目较多场所。它由行线和列线组成，按键位于行列交叉点上，经过对键识别实现键确实认。4*4 矩阵按键行线接 P1 口低四位,列线接P1 口高四位。按键位置由行号和列号唯一确定，如图 2 所表示： U1393837363534333221222324252627281011121314151617AT89C51 图 2 主控制系统 2、数码管显示电路 （1） LED 显示器工作原理 XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD0P0.1/AD1P0.2/AD2P0.3/AD3P0.4/AD4P0.5/AD5P0.6/AD6P0.7/AD7P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXDP3.1/TXDP3.2/INT0P3.3/INT1P3.4/T0P3.7/RDP3.6/WRP3.5/T1P2.7/A15P2.0/A8P2.1/A9P2.2/A10P2.3/A11P2.4/A12P2.5/A13P2.6/A14LED 显示器工作于静态显示方式时，各位共阴极或共阳极连接在一起并接地或接电源。每位段码线（a-dp）分别与一个锁存器输出相连。之所以叫静态显示，是因为各个LED 显示字符一经确定，对应锁存器锁存段码输出将不变。直到送入下一个字符段码为止。所以，静态显示亮度较高。 （2） LED 数码管显示器连接方...
