基坑围护设计及施工

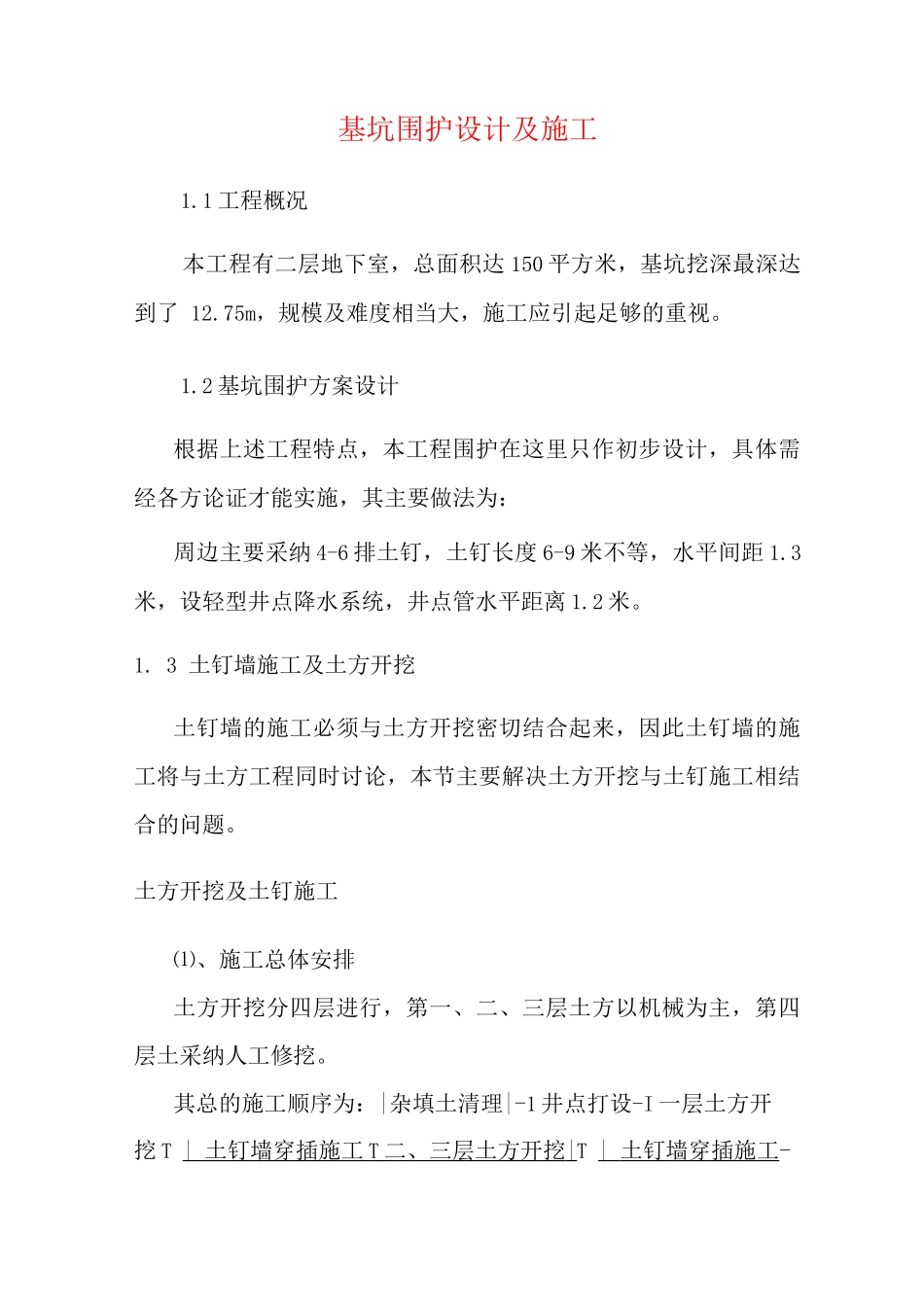

基坑围护设计及施工1.1 工程概况本工程有二层地下室，总面积达 150 平方米，基坑挖深最深达到了 12.75m，规模及难度相当大，施工应引起足够的重视。1.2 基坑围护方案设计根据上述工程特点，本工程围护在这里只作初步设计，具体需经各方论证才能实施，其主要做法为：周边主要采纳 4-6 排土钉，土钉长度 6-9 米不等，水平间距 1.3米，设轻型井点降水系统，井点管水平距离 1.2 米。1. 3 土钉墙施工及土方开挖土钉墙的施工必须与土方开挖密切结合起来，因此土钉墙的施工将与土方工程同时讨论，本节主要解决土方开挖与土钉施工相结合的问题。土方开挖及土钉施工⑴、施工总体安排土方开挖分四层进行，第一、二、三层土方以机械为主，第四层土采纳人工修挖。其总的施工顺序为：|杂填土清理|-1 井点打设-I 一层土方开挖 T | 土钉墙穿插施工 T 二、三层土方开挖 | T | 土钉墙穿插施工 -承台、基础梁挖土 —修土—验槽、基础施工土方开挖根据土钉墙施工要求，分层分块开挖。派 2 台挖掘机进场，其中一台配合土钉墙施工，沿基坑周边开挖；另 1 台则开始中间的土方开挖。机械挖土用挖掘机分三层开挖，分块段，每块 10 米，间隔开挖，这样有利于土钉墙的施工，开挖必须服从土钉墙支护作业，待土钉作业完成，喷射混凝土初凝时方可进行下一层开挖，每步开挖应在土钉（或锚杆）设计深度 5 0cm 以内，严禁超挖。土方开挖由 2 台 1m3反铲挖掘机完成，施工应配备足够的载重车辆。⑵、各层土方开挖① 、第一层土方开挖挖土计划时间：T=6 （天）挖土流程：挖掘机自中间向两边边退边挖，运土出设在两，在基坑中部设 6m 宽坡道，上铺道渣供挖掘机和自卸汽车出入，坡度＜ 22%。该层土开挖流程为:打设井点-|栈道留设|-挖土-修坡-打第随着基坑的开挖，及时沿基坑周边用漆成红白相间色的钢管设置双道防护栏杆。②、第二层土方开挖第二、三层土在第一层土全部完成后进行，开挖厚度机械为 6米左右，由于此层土已至底板，开挖时应注重基底土的保护。挖土计划用时 8 天。挖土流程：此层挖土深度较深，挖土的流程同第一次挖土。挖掘机和自卸汽车在第一次挖土标高面留栈道出入。1-2 道锚杆|-挂钢筋网-喷混凝土开挖至设定标高后，立即打入第 3-4 道土钉。挖土及施工顺序为：挖第二层土 T 修坡 T 打第 3-4 道锚杆 T 挂钢筋网 T 喷混凝土 T人工修土 T 坑底临时井点打设 T 铺道渣 T 浇垫层③ 、第四次土方开挖第四...
