基坑护坡工程施工方案实例

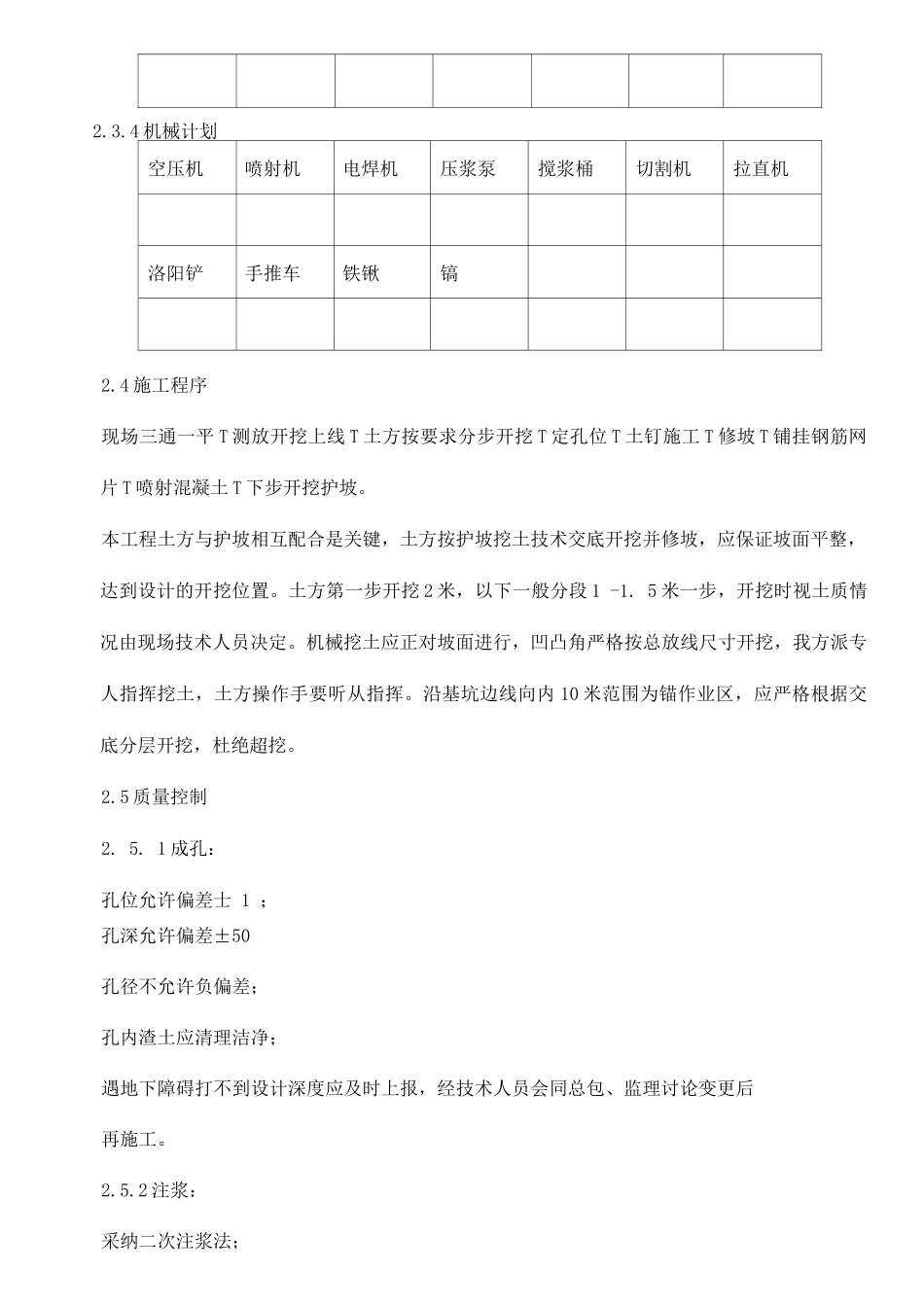

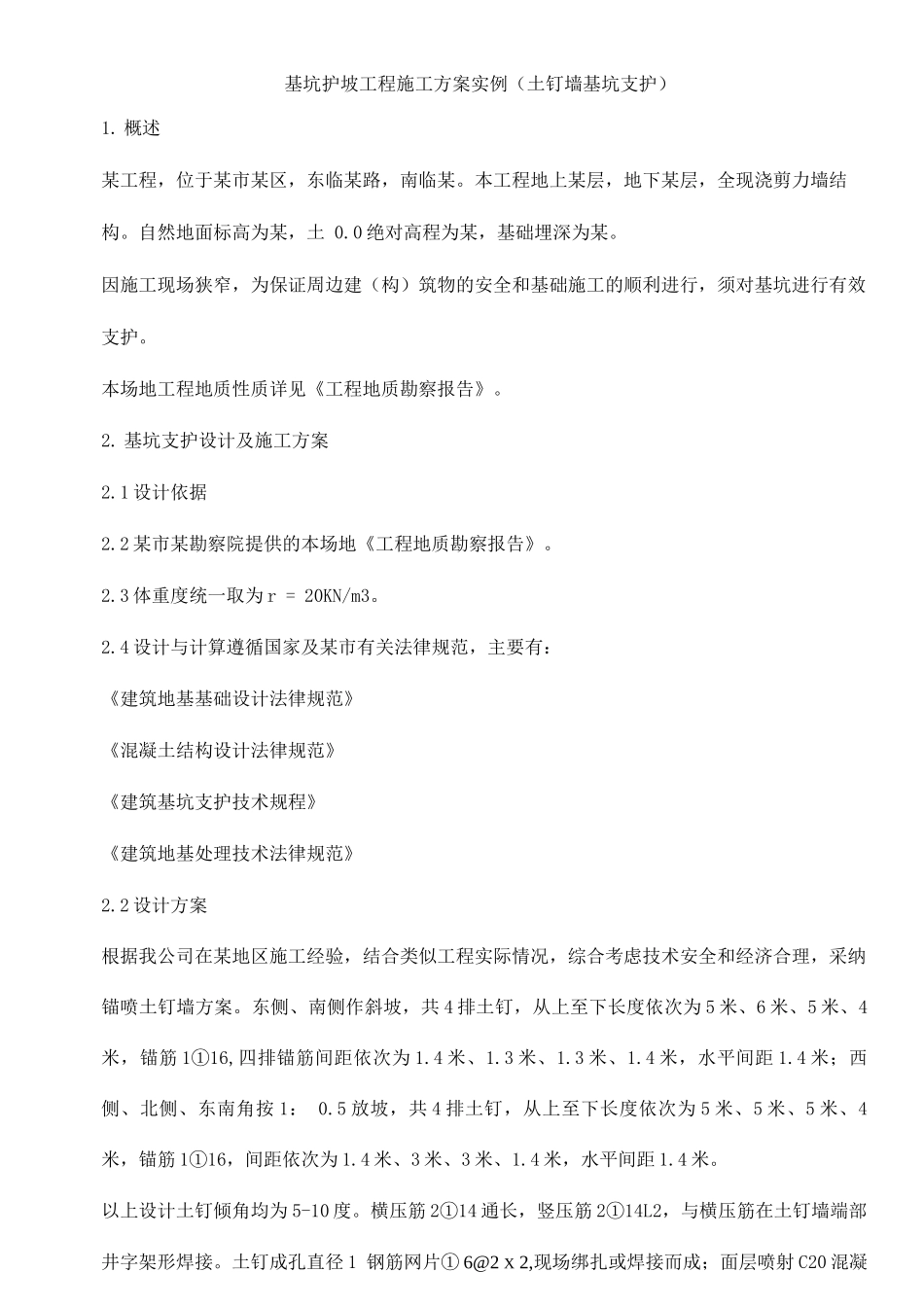

基坑护坡工程施工方案实例（土钉墙基坑支护）1. 概述某工程，位于某市某区，东临某路，南临某。本工程地上某层，地下某层，全现浇剪力墙结构。自然地面标高为某，土 0.0 绝对高程为某，基础埋深为某。因施工现场狭窄，为保证周边建（构）筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。本场地工程地质性质详见《工程地质勘察报告》。2. 基坑支护设计及施工方案2.1 设计依据2.2 某市某勘察院提供的本场地《工程地质勘察报告》。2.3 体重度统一取为 r = 20KN/m3。2.4 设计与计算遵循国家及某市有关法律规范，主要有：《建筑地基基础设计法律规范》《混凝土结构设计法律规范》《建筑基坑支护技术规程》《建筑地基处理技术法律规范》2.2 设计方案根据我公司在某地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采纳锚喷土钉墙方案。东侧、南侧作斜坡，共 4 排土钉，从上至下长度依次为 5 米、6 米、5 米、4米，锚筋 1①16,四排锚筋间距依次为 1.4 米、1.3 米、1.3 米、1.4 米，水平间距 1.4 米；西侧、北侧、东南角按 1： 0.5 放坡，共 4 排土钉，从上至下长度依次为 5 米、5 米、5 米、4米，锚筋 1①16，间距依次为 1.4 米、3 米、3 米、1.4 米，水平间距 1.4 米。以上设计土钉倾角均为 5-10 度。横压筋 2①14 通长，竖压筋 2①14L2，与横压筋在土钉墙端部井字架形焊接。土钉成孔直径 1 钢筋网片① 6@2 X 2,现场绑扎或焊接而成；面层喷射 C20 混凝土，厚度 60 - 80 。本工程实行信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人做出调整。A 座西侧化粪池采纳护坡桩，桩数 14 根，桩长 12 米，桩径 6 ，混凝土强度 C20,桩间距 1 米，桩顶梁 6 x 4 ，桩间挂钢板网喷混凝土。化粪池底做一排预应力锚杆，锚杆长 8 米，水平间距 1 米，外设槽钢，螺栓连接。护坡桩施工采纳于成孔作业，施工前先降低地下水位，共布降水井 4 眼，井深 17 米，管井直径 6 ，滤管直径 4 ，滤料 5-10 。2.3 施工准备2.3. 1 施工组织结构现场负责 XXX技术协调部工程执行部物资安检部XXXXXXXXX修成制编注喷保坡组孔组锚网组浆组射组卫组2.3.2 劳动力计划工种电工电焊工钢筋工机械工力工人数2.3.3 水电计划用水喷射机电焊机压浆泵搅浆桶照明总用电2.3.4 机械计划空压机喷射机电焊机压浆泵搅浆桶切割机拉直机洛阳铲手推车铁锹镐2....
