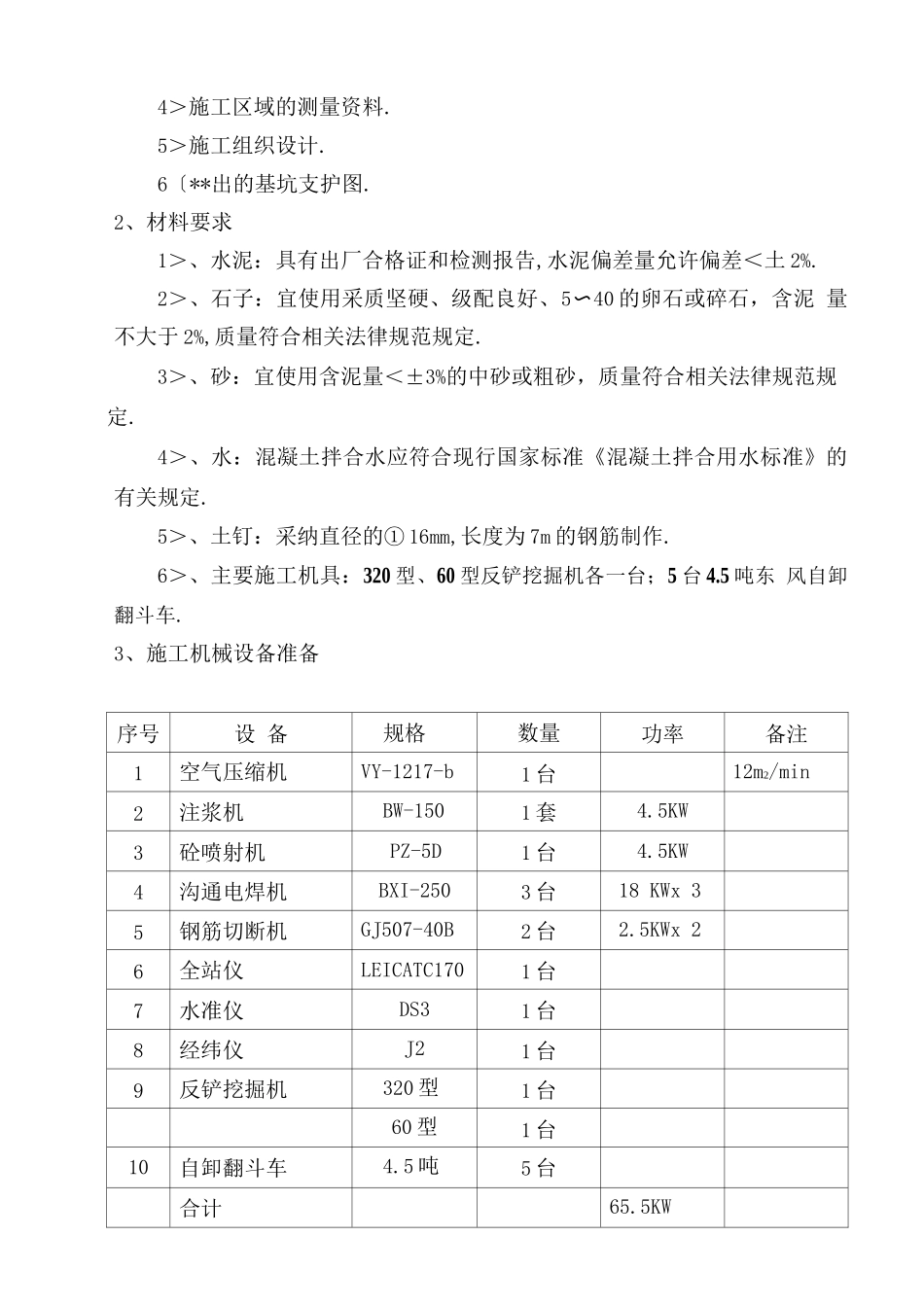

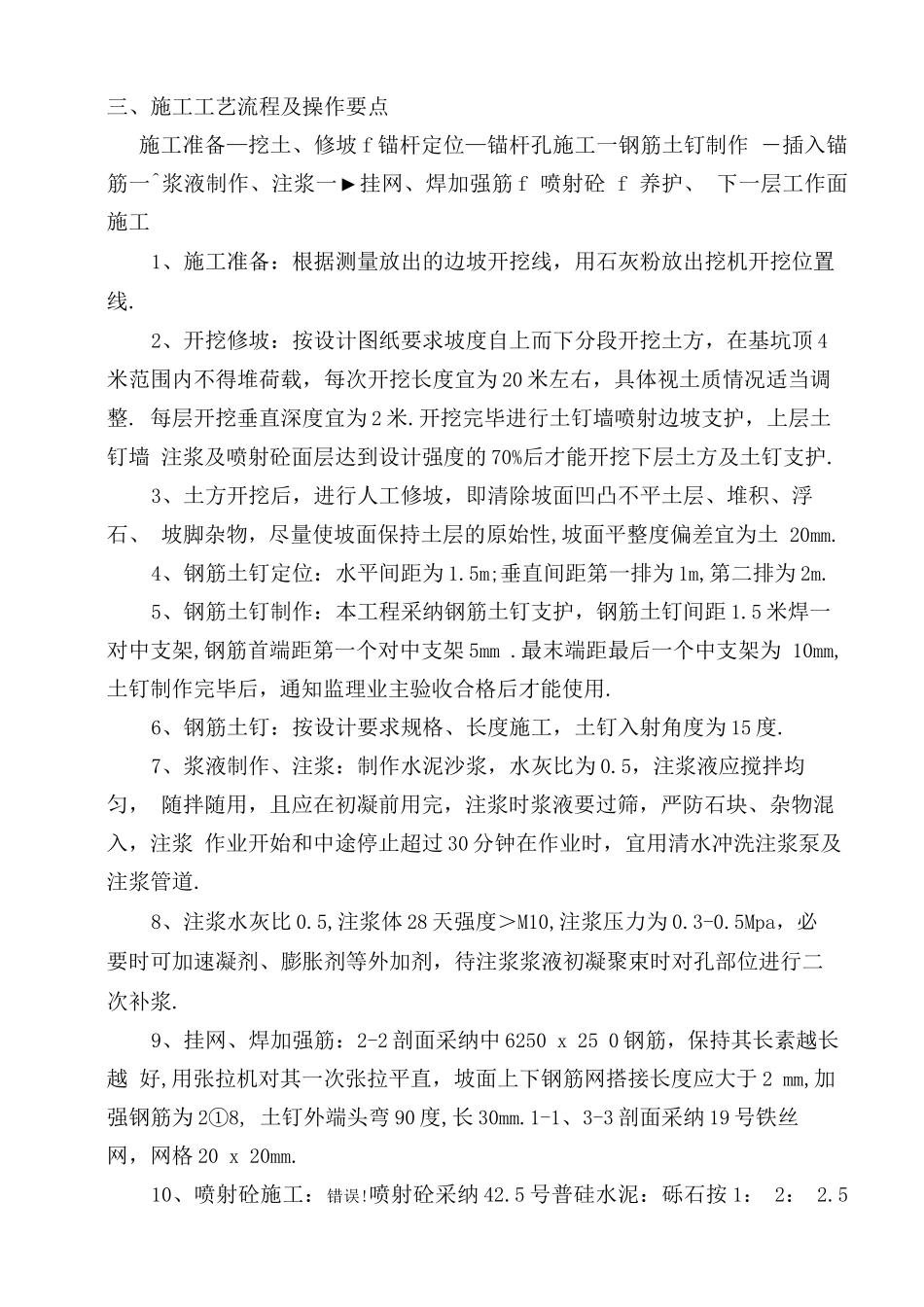

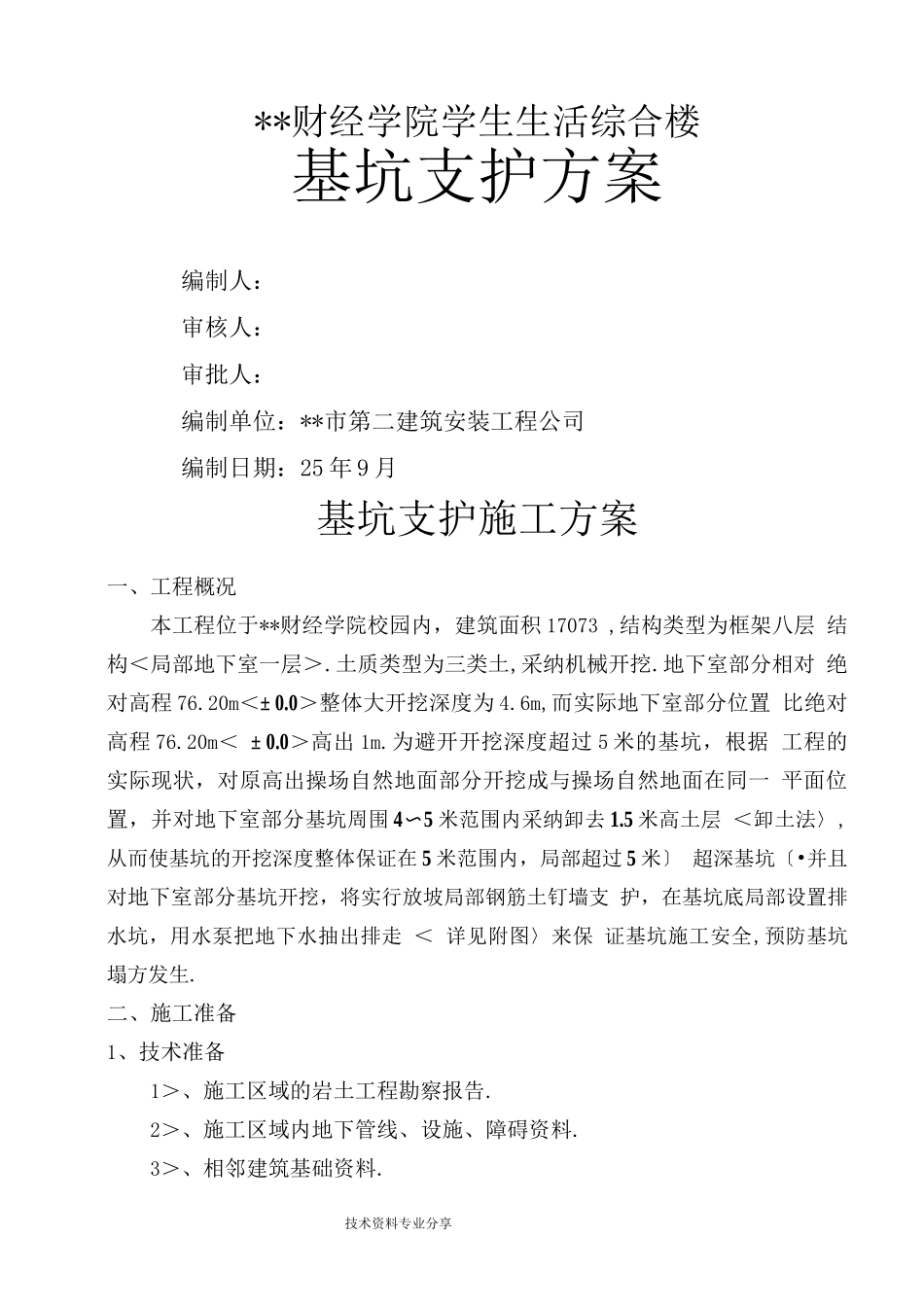

**财经学院学生生活综合楼基坑支护方案编制人：审核人：审批人：编制单位：**市第二建筑安装工程公司编制日期：25 年 9 月基坑支护施工方案一、工程概况本工程位于**财经学院校园内，建筑面积 17073 ,结构类型为框架八层 结构＜局部地下室一层＞.土质类型为三类土,采纳机械开挖.地下室部分相对 绝对高程 76.20m＜± 0.0＞整体大开挖深度为 4.6m,而实际地下室部分位置 比绝对高程 76.20m＜ ± 0.0＞高出 1m.为避开开挖深度超过 5 米的基坑，根据 工程的实际现状，对原高出操场自然地面部分开挖成与操场自然地面在同一 平面位置，并对地下室部分基坑周围 4〜5 米范围内采纳卸去 1.5 米高土层 ＜卸土法〉,从而使基坑的开挖深度整体保证在 5 米范围内，局部超过 5 米〕 超深基坑〔•并且对地下室部分基坑开挖，将实行放坡局部钢筋土钉墙支 护，在基坑底局部设置排水坑，用水泵把地下水抽出排走 ＜ 详见附图〉来保 证基坑施工安全,预防基坑塌方发生.二、施工准备1、技术准备1＞、施工区域的岩土工程勘察报告.2＞、施工区域内地下管线、设施、障碍资料.3＞、相邻建筑基础资料.技术资料专业分享4＞施工区域的测量资料.5＞施工组织设计.6〔**出的基坑支护图.2、材料要求1＞、水泥：具有出厂合格证和检测报告,水泥偏差量允许偏差＜土 2%.2＞、石子：宜使用采质坚硬、级配良好、5〜40 的卵石或碎石，含泥 量不大于 2%,质量符合相关法律规范规定.3＞、砂：宜使用含泥量＜±3%的中砂或粗砂，质量符合相关法律规范规定.4＞、水：混凝土拌合水应符合现行国家标准《混凝土拌合用水标准》的 有关规定.5＞、土钉：采纳直径的① 16mm,长度为 7m 的钢筋制作.6＞、主要施工机具：320 型、60 型反铲挖掘机各一台；5 台 4.5 吨东 风自卸翻斗车.3、施工机械设备准备序号设 备规格数量功率备注1空气压缩机VY-1217-b1 台12m2/min2注浆机BW-1501 套4.5KW3砼喷射机PZ-5D1 台4.5KW4沟通电焊机BXI-2503 台18 KWx 35钢筋切断机GJ507-40B2 台2.5KWx 26全站仪LEICATC1701 台7水准仪DS31 台8经纬仪J21 台9反铲挖掘机320 型1 台60 型1 台10自卸翻斗车4.5 吨5 台合计65.5KW三、施工工艺流程及操作要点施工准备—挖土、修坡 f 锚杆定位—锚杆孔施工一钢筋土钉制作 ―插入锚筋一^浆液制作、注浆一►挂网、焊加强筋 f 喷射砼 f 养护、 下一层工作面施工1、施工准备：根据测量放出的边坡开挖线，用石灰粉放出挖...
