基坑明沟排水计算

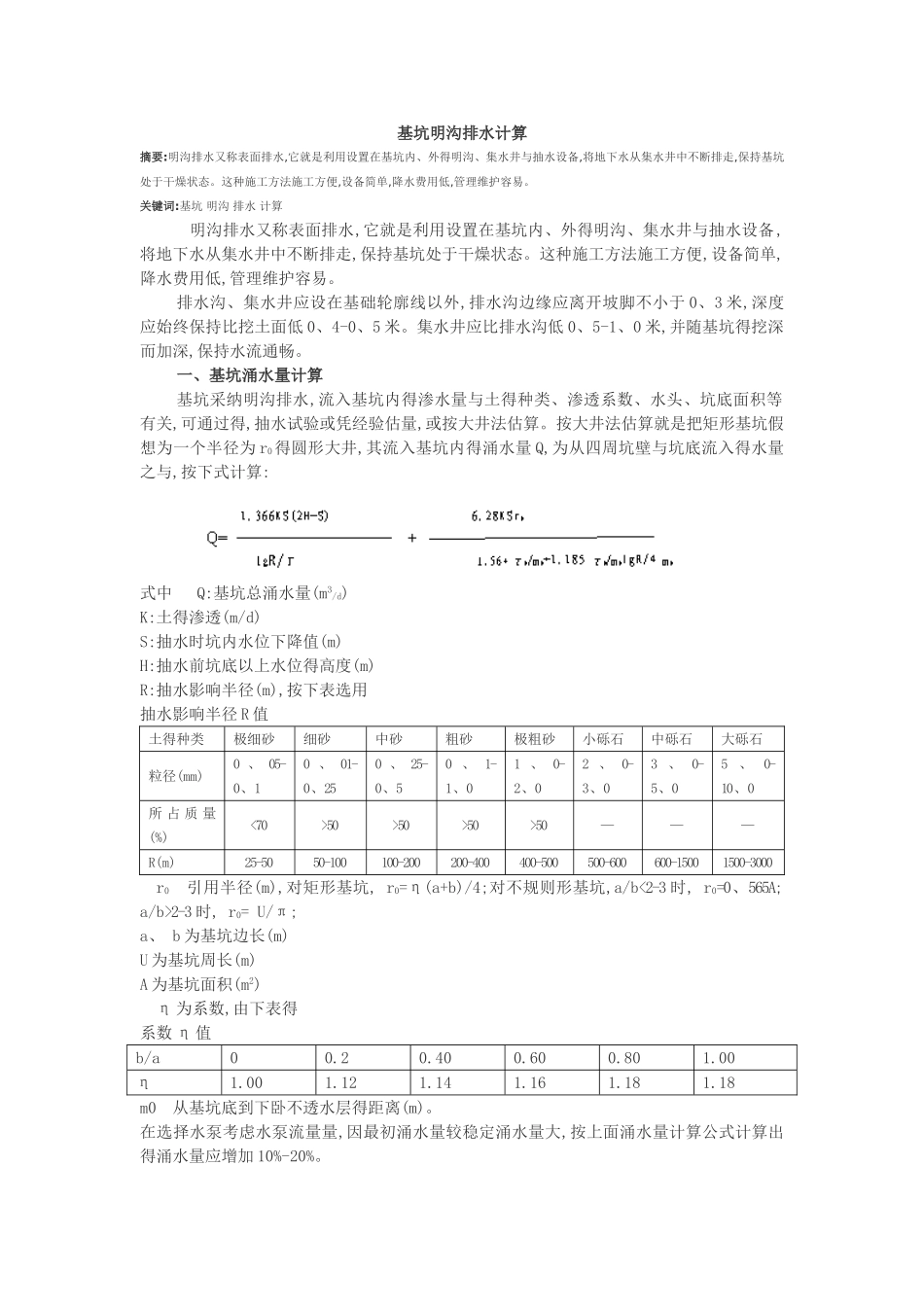

基坑明沟排水计算摘要:明沟排水又称表面排水,它就是利用设置在基坑内、外得明沟、集水井与抽水设备,将地下水从集水井中不断排走,保持基坑处于干燥状态。这种施工方法施工方便,设备简单,降水费用低,管理维护容易。 关键词:基坑 明沟 排水 计算 明沟排水又称表面排水,它就是利用设置在基坑内、外得明沟、集水井与抽水设备,将地下水从集水井中不断排走,保持基坑处于干燥状态。这种施工方法施工方便,设备简单,降水费用低,管理维护容易。 排水沟、集水井应设在基础轮廓线以外,排水沟边缘应离开坡脚不小于 0、3 米,深度应始终保持比挖土面低 0、4-0、5 米。集水井应比排水沟低 0、5-1、0 米,并随基坑得挖深而加深,保持水流通畅。一、基坑涌水量计算基坑采纳明沟排水,流入基坑内得渗水量与土得种类、渗透系数、水头、坑底面积等有关,可通过得,抽水试验或凭经验估量,或按大井法估算。按大井法估算就是把矩形基坑假想为一个半径为 r0得圆形大井,其流入基坑内得涌水量 Q,为从四周坑壁与坑底流入得水量之与,按下式计算:式中 Q:基坑总涌水量(m3/d)K:土得渗透(m/d)S:抽水时坑内水位下降值(m)H:抽水前坑底以上水位得高度(m)R:抽水影响半径(m),按下表选用抽水影响半径 R 值土得种类极细砂细砂中砂粗砂极粗砂小砾石中砾石大砾石粒径(mm)0 、 05-0、10 、 01-0、250 、 25-0、50 、 1-1、01 、 0-2、02 、 0-3、03 、 0-5、05 、 0-10、0所 占 质 量(%)<70>50>50>50>50———R(m)25-5050-100100-200200-400400-500500-600600-15001500-3000 r0 引用半径(m),对矩形基坑, r0=η(a+b)/4;对不规则形基坑,a/b<2-3 时, r0=0、565A; a/b>2-3 时, r0= U/π;a、 b 为基坑边长(m)U 为基坑周长(m)A 为基坑面积(m2) η 为系数,由下表得系数 η 值b/a00.20.400.600.801.00η1.001.121.141.161.181.18m0 从基坑底到下卧不透水层得距离(m)。在选择水泵考虑水泵流量量,因最初涌水量较稳定涌水量大,按上面涌水量计算公式计算出得涌水量应增加 10%-20%。二、水泵功率计算水泵所需功率 N(KW)按下式计算:N=K0QH0/75η1η2式中 K0 安全系数Q 基坑涌水量(m3/d)η1 水泵效率,一般取 0、40-0、50η2 动力机械效率, 一般取 0、75-0、85计算得出 N,当涌水量 Q<20m3/h,可用膜式水泵、潜水电泵。膜式水泵还可排除泥浆水。 基坑施工中得地下水处理及工程实例摘要:当基础深度在天然地下水位以下时,在基础施工中常常会遇到地下...
