基坑监测方案3

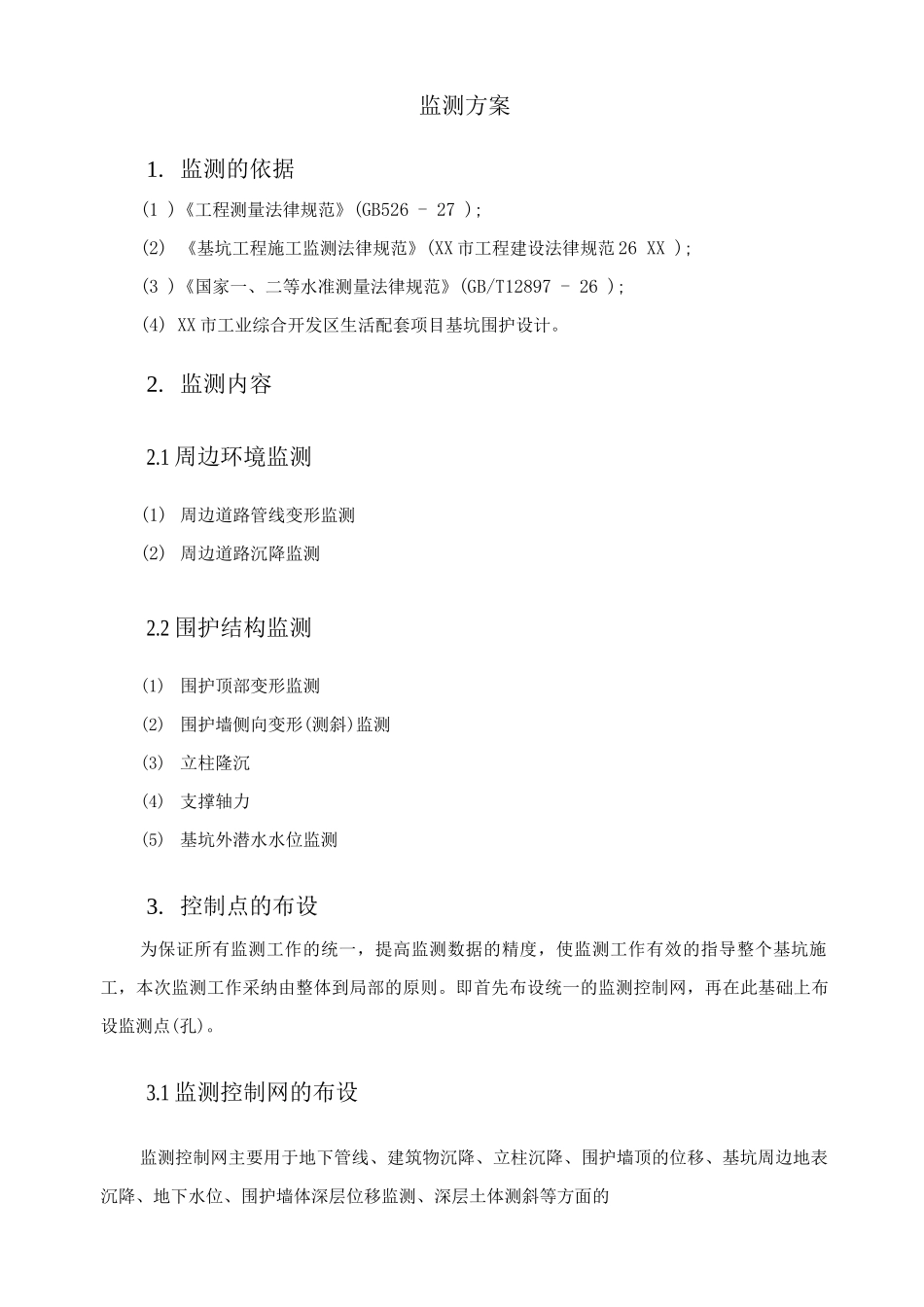

监测方案1. 监测的依据(1 )《工程测量法律规范》(GB526 - 27 );(2) 《基坑工程施工监测法律规范》(XX 市工程建设法律规范 26 XX );(3 )《国家一、二等水准测量法律规范》(GB/T12897 - 26 );(4) XX 市工业综合开发区生活配套项目基坑围护设计。2. 监测内容2.1 周边环境监测(1) 周边道路管线变形监测(2) 周边道路沉降监测2.2 围护结构监测(1) 围护顶部变形监测(2) 围护墙侧向变形(测斜)监测(3) 立柱隆沉(4) 支撑轴力(5) 基坑外潜水水位监测3. 控制点的布设为保证所有监测工作的统一，提高监测数据的精度，使监测工作有效的指导整个基坑施工，本次监测工作采纳由整体到局部的原则。即首先布设统一的监测控制网，再在此基础上布设监测点(孔)。3.1 监测控制网的布设监测控制网主要用于地下管线、建筑物沉降、立柱沉降、围护墙顶的位移、基坑周边地表沉降、地下水位、围护墙体深层位移监测、深层土体测斜等方面的监测。监测控制网分两部分:(1) 平面控制网：用于各水平位移监测项目平面控制基准；(2) 水准控制网：用于各垂直位移监测项目(即沉降监测)的高程控制基准。平面控制点计划布设 6 个，编号为 P1~P6，控制区域为整个监测区，为使测距、测角误差在横、纵坐标上均匀分布，网形为闭合导线网，引测外方向为施工用平面控制网。点位设在稳定、安全的地方，有条件可采纳固定观测墩；通常在地面埋设钢钉点，顶上刻划“+”字。水准控制点计划布设 6 个，编号为 BM1〜BM6。建立闭合环与施工高程控制点，每个月联测一次。3.2 控制测量仪器设备选用平面控制点测量用 Leica TCRA1201 全站仪，其标称精度为：测距 1mm+1.5ppm,测角 1。图 1 Leica TCRA1201 全站仪水准测量用 Leica NA2 水准仪+GMP3 (测微器)配合精密铟钢水准尺，其标称精度为：0.4mm。图 2 Leica NA2 水准仪+GMP3 （测微器）控制测量精度要求（1）水准控制网按国家二等水准要求进行，各项技术指标如下:等级读数基附差测站附合差路线闭合差备注二等水准0.3mm0.5mm±2 L mmL 为公里数（2）平面控制网采纳二级城市导线，其各项技术指标如下:等级测角中误差边长中误差点位中误差备注二级导线±21/1± 1 mm（3）在测量过程中固定观测人员和仪器，测量成果必须严密平差。4. 监测点的布设及监测4.1 围护墙体侧向变形监测孔（即测斜孔）的布设测孔设置：在基坑四周共布设 7 孔。编号为 CX1〜CX7。孔深 20.0m，平均间距 50 米。埋设...
