基坑监测专项方案

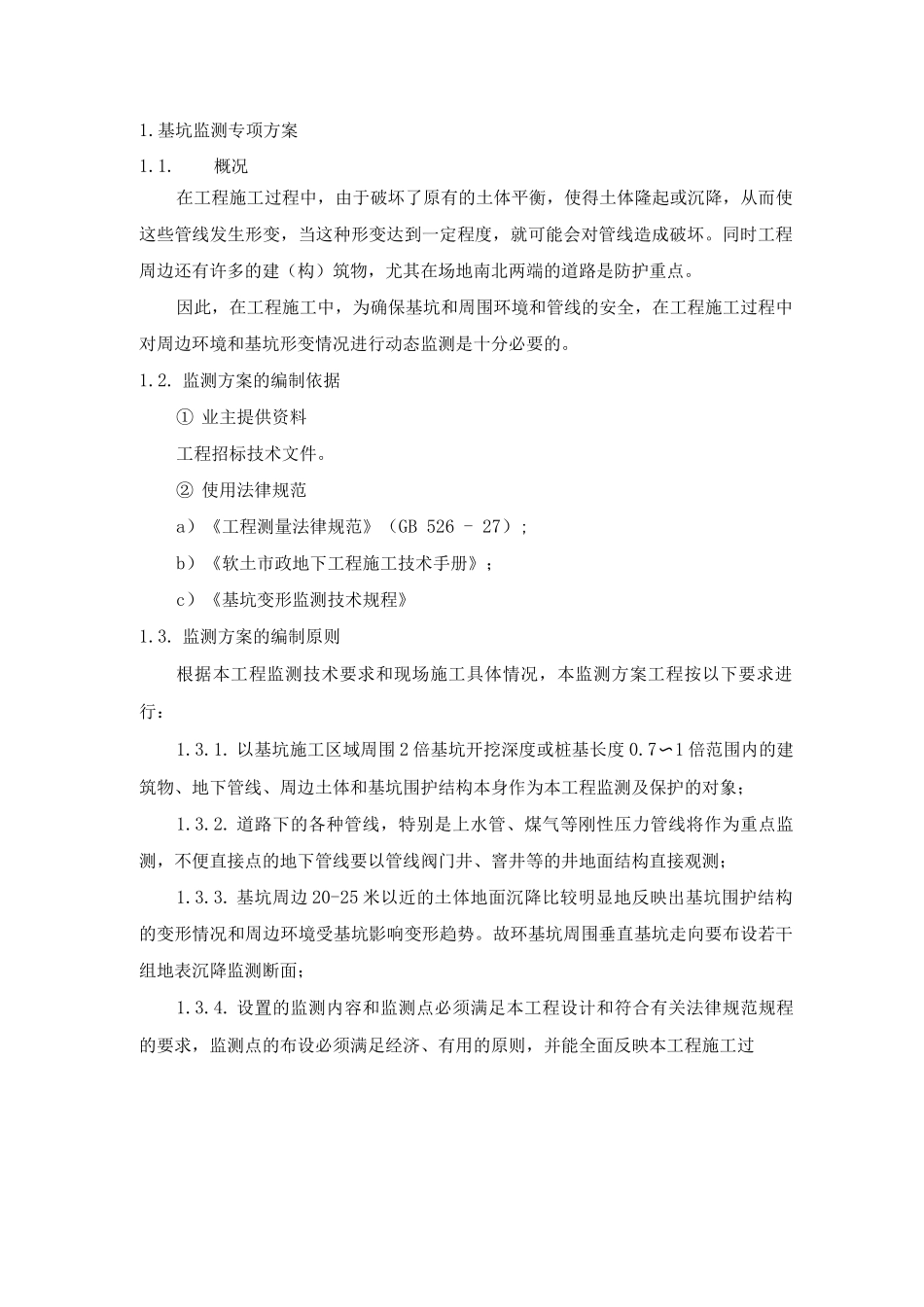

1.基坑监测专项方案1.1.概况在工程施工过程中，由于破坏了原有的土体平衡，使得土体隆起或沉降，从而使这些管线发生形变，当这种形变达到一定程度，就可能会对管线造成破坏。同时工程周边还有许多的建（构）筑物，尤其在场地南北两端的道路是防护重点。因此，在工程施工中，为确保基坑和周围环境和管线的安全，在工程施工过程中对周边环境和基坑形变情况进行动态监测是十分必要的。1.2. 监测方案的编制依据① 业主提供资料工程招标技术文件。② 使用法律规范a）《工程测量法律规范》（GB 526 - 27）;b）《软土市政地下工程施工技术手册》；c）《基坑变形监测技术规程》1.3. 监测方案的编制原则根据本工程监测技术要求和现场施工具体情况，本监测方案工程按以下要求进行：1.3.1. 以基坑施工区域周围 2 倍基坑开挖深度或桩基长度 0.7〜1 倍范围内的建筑物、地下管线、周边土体和基坑围护结构本身作为本工程监测及保护的对象；1.3.2. 道路下的各种管线，特别是上水管、煤气等刚性压力管线将作为重点监测，不便直接点的地下管线要以管线阀门井、窨井等的井地面结构直接观测；1.3.3. 基坑周边 20-25 米以近的土体地面沉降比较明显地反映出基坑围护结构的变形情况和周边环境受基坑影响变形趋势。故环基坑周围垂直基坑走向要布设若干组地表沉降监测断面；1.3.4. 设置的监测内容和监测点必须满足本工程设计和符合有关法律规范规程的要求，监测点的布设必须满足经济、有用的原则，并能全面反映本工程施工过1.6.2.测量仪器设备选用平面控制点测量用 Leica TC18 全站仪，其标称精度为：测距 3+1ppm，测角 1。水准测量用蔡司电子水准仪配合精密铟钢水准尺，其标称精度为：0.4mm。1.6.3.控制测量精度要求水准控制网按国家一等水准要求进行，各项技术指标如下:等级读数基附差测站附合差路线闭合差备注一等水准0. 3mm0. 5mm±2/ L mmL 为公里数平面控制网采纳二级城市导线，其各项技术指标如下:等级测角中误差边长中误差点位中误差备注二级导线±21/1± 1 mm在测量过程中固定观测人员和仪器，测量成果必须严密平差。1.7.监测项目的实施1.7.1. 基坑围护结构体系监测1.7.1.1.围护桩体水平位移监测（即桩体测斜）监测目的：围护结构的变形通过预埋在桩体的测斜孔进行监测，主要了解随基坑开挖深度的增加，围护桩体不同深度水平位移变化情况。测孔设置：根据施工现场情况，在基坑围护桩内布设 4 组测斜孔。测斜管选用内径 60mm 的 ...
