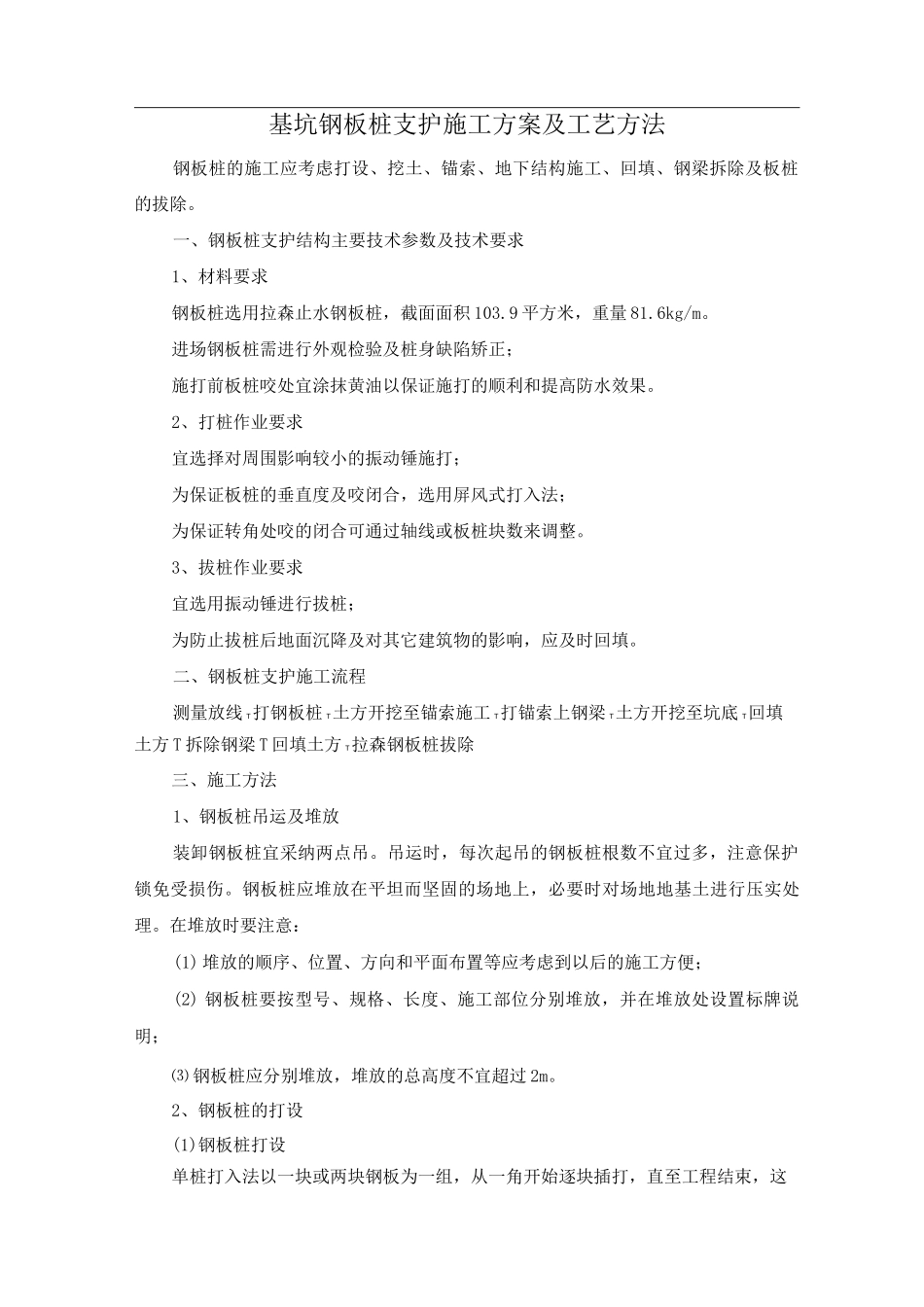

基坑钢板桩支护施工方案及工艺方法

基坑钢板桩支护施工方案及工艺方法钢板桩的施工应考虑打设、挖土、锚索、地下结构施工、回填、钢梁拆除及板桩的拔除。一、钢板桩支护结构主要技术参数及技术要求1、材料要求钢板桩选用拉森止水钢板桩，截面面积 103.9 平方米，重量 81.6kg/m。进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬处宜涂抹黄油以保证施打的顺利和提高防水效果。2、打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬闭合，选用屏风式打入法；为保证转角处咬的闭合可通过轴线或板桩块数来调整。3、拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它建筑物的影响，应及时回填。二、钢板桩支护施工流程测量放线 T打钢板桩 T土方开挖至锚索施工 T打锚索上钢梁 T土方开挖至坑底 T回填土方 T 拆除钢梁 T 回填土方 T拉森钢板桩拔除三、施工方法1、钢板桩吊运及堆放装卸钢板桩宜采纳两点吊。吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁免受损伤。钢板桩应堆放在平坦而坚固的场地上，必要时对场地地基土进行压实处理。在堆放时要注意：(1) 堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；(2) 钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置标牌说明；⑶ 钢板桩应分别堆放，堆放的总高度不宜超过 2m。2、钢板桩的打设(1)钢板桩打设单桩打入法以一块或两块钢板为一组，从一角开始逐块插打，直至工程结束，这种打入方法施工简便，可不停顿地打，桩机行走路线短，速度快。但单块打入易向一边倾斜，误差积累不易纠正，墙面平直度难控制。① 先用吊车将钢板桩吊至插点处进行插桩，插桩时锁要对准，每插入一块即套上桩帽，轻轻加以锤击；② 在打桩过程中，为保证钢板桩的垂直度，用两台经纬仪在两个方向加以控制；③ 为防止锁中心线平面位移，可在打桩进行方向的钢板桩锁处设卡板，阻止板桩位移。④ 开始打设的一、二块钢板桩的位置和方向应确保精度，以便起到样板导向作用，故每打入 2-3m 应测量一次。(2)钢板桩的转角和封闭合拢由于板桩墙的设计长度有时不是钢板桩标准宽度的整数倍，或板桩墙的轴线较复杂，或钢板桩打入时倾斜且锁部有空隙，这些都会给板桩墙的最终封闭合拢带来困难，采纳轴线修整法解决。轴线修整法通过对板桩墙闭合轴线设计长度和位置的调整，实现封闭合拢，封闭合拢处最好选在短边的角部。具体作法如下：① 沿长边方向打至离转角桩约沿有 8 块钢板桩时临...
