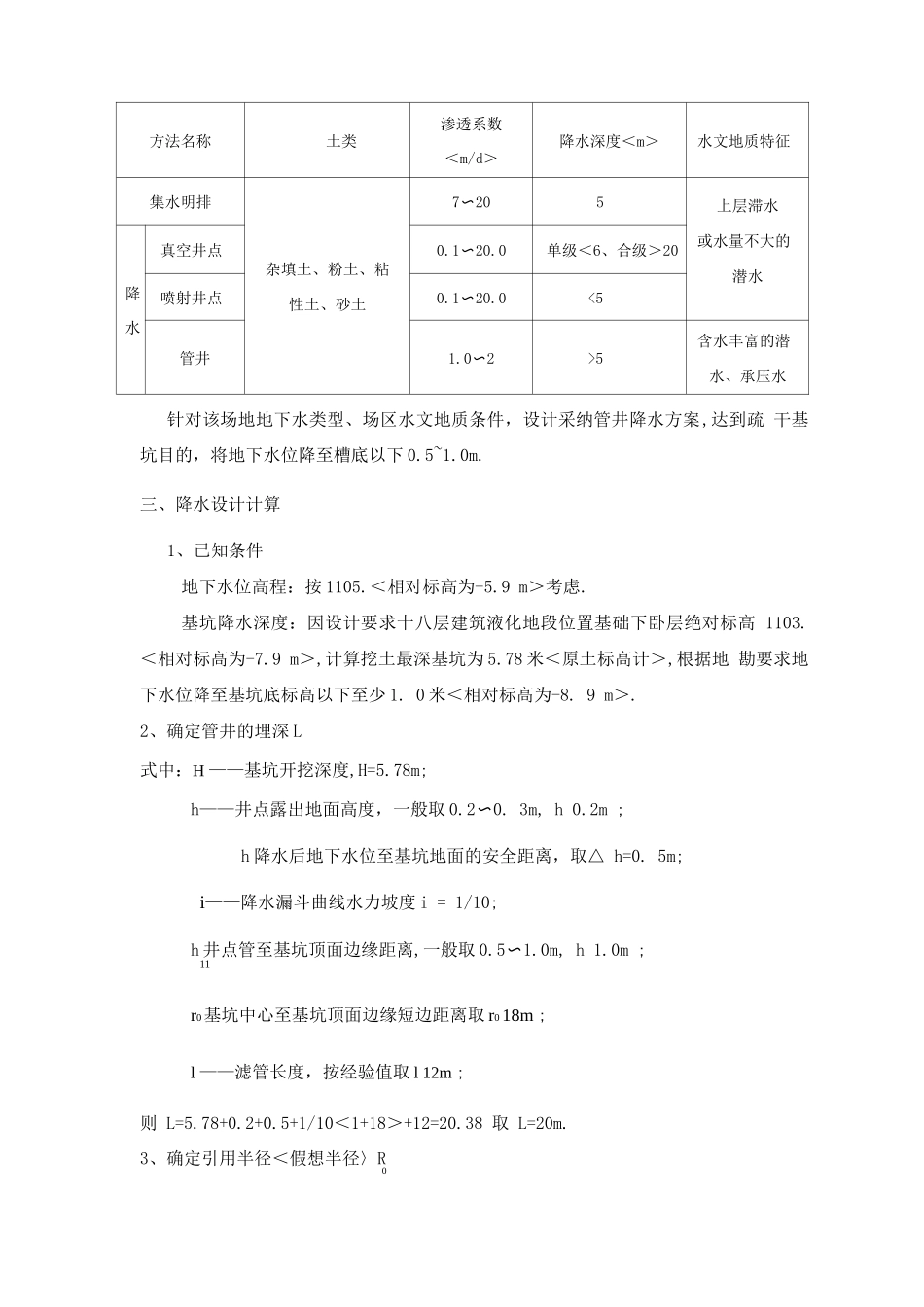

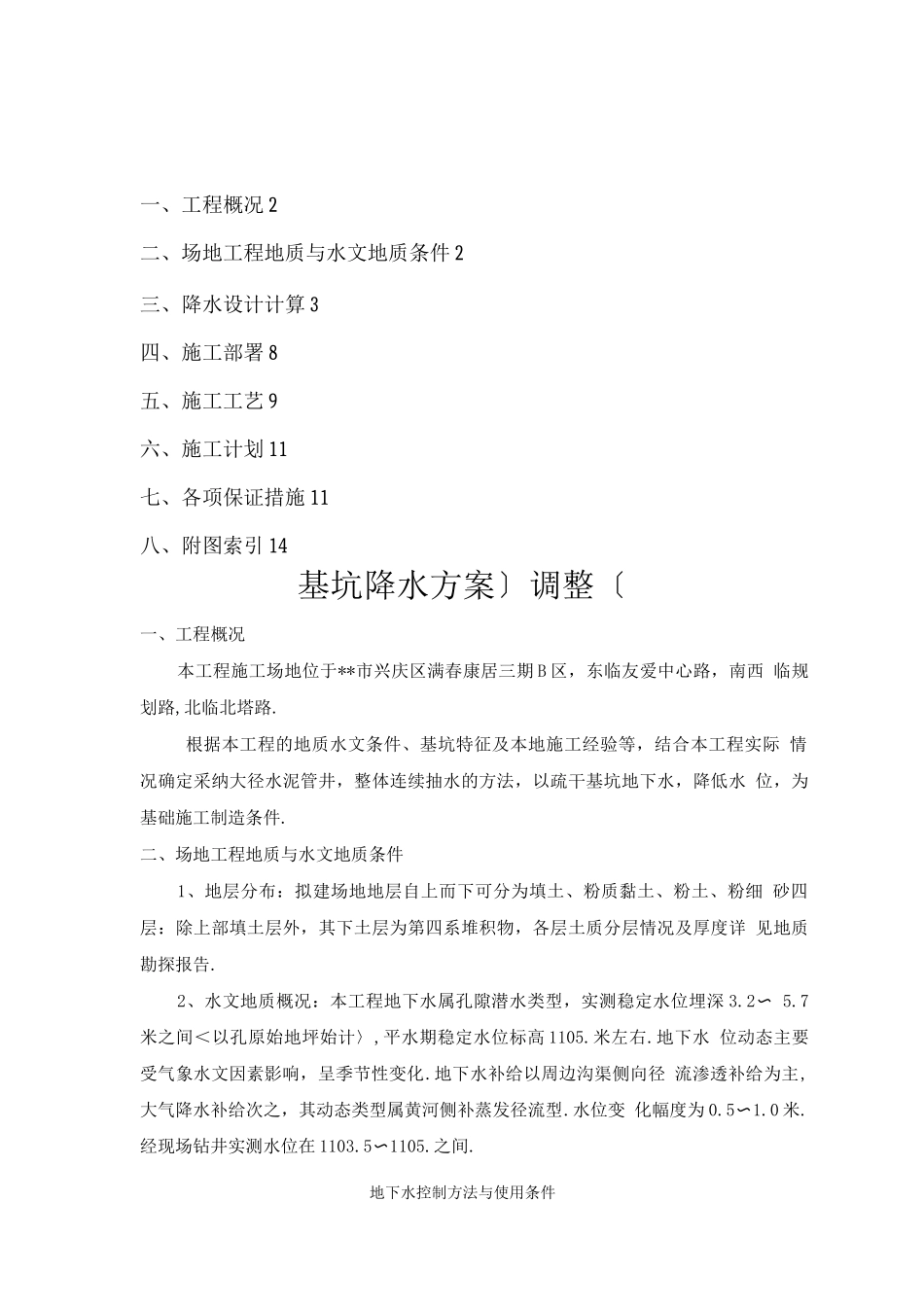

一、工程概况 2二、场地工程地质与水文地质条件 2三、降水设计计算 3四、施工部署 8五、施工工艺 9六、施工计划 11七、各项保证措施 11八、附图索引 14基坑降水方案〕调整〔一、工程概况本工程施工场地位于**市兴庆区满春康居三期 B 区，东临友爱中心路，南西 临规划路,北临北塔路.根据本工程的地质水文条件、基坑特征及本地施工经验等，结合本工程实际 情况确定采纳大径水泥管井，整体连续抽水的方法，以疏干基坑地下水，降低水 位，为基础施工制造条件.二、场地工程地质与水文地质条件1、地层分布：拟建场地地层自上而下可分为填土、粉质黏土、粉土、粉细 砂四层：除上部填土层外，其下土层为第四系堆积物，各层土质分层情况及厚度详 见地质勘探报告.2、水文地质概况：本工程地下水属孔隙潜水类型，实测稳定水位埋深 3.2 〜 5.7米之间＜以孔原始地坪始计〉,平水期稳定水位标高 1105.米左右.地下水 位动态主要受气象水文因素影响，呈季节性变化.地下水补给以周边沟渠侧向径 流渗透补给为主,大气降水补给次之，其动态类型属黄河侧补蒸发径流型.水位变 化幅度为 0.5〜1.0 米.经现场钻井实测水位在 1103.5〜1105.之间.地下水控制方法与使用条件方法名称土类渗透系数＜m/d＞降水深度＜m＞水文地质特征集水明排杂填土、粉土、粘性土、砂土7〜205上层滞水或水量不大的潜水降水真空井点0.1〜20.0单级＜6、合级＞20喷射井点0.1〜20.0<5管井1.0〜2>5含水丰富的潜水、承压水针对该场地地下水类型、场区水文地质条件，设计采纳管井降水方案,达到疏 干基坑目的，将地下水位降至槽底以下 0.5~1.0m.三、降水设计计算1、已知条件地下水位高程：按 1105.＜相对标高为-5.9 m＞考虑.基坑降水深度：因设计要求十八层建筑液化地段位置基础下卧层绝对标高 1103.＜相对标高为-7.9 m＞,计算挖土最深基坑为 5.78 米＜原土标高计＞,根据地 勘要求地下水位降至基坑底标高以下至少 1. 0 米＜相对标高为-8. 9 m＞.2、确定管井的埋深 L式中：H ——基坑开挖深度,H=5.78m;h——井点露出地面高度，一般取 0.2〜0. 3m, h 0.2m ;h 降水后地下水位至基坑地面的安全距离，取△ h=0. 5m;i——降水漏斗曲线水力坡度 i = 1/10;h 井点管至基坑顶面边缘距离,一般取 0.5〜1.0m, h 1.0m ;11r0基坑中心至基坑顶面边缘短边距离取 r0 18m ;l ——滤管长度，按经验值取 l 12m ;则 L=5.78+0.2+0.5+1/10＜1+18＞+12=20.38 取 L...
