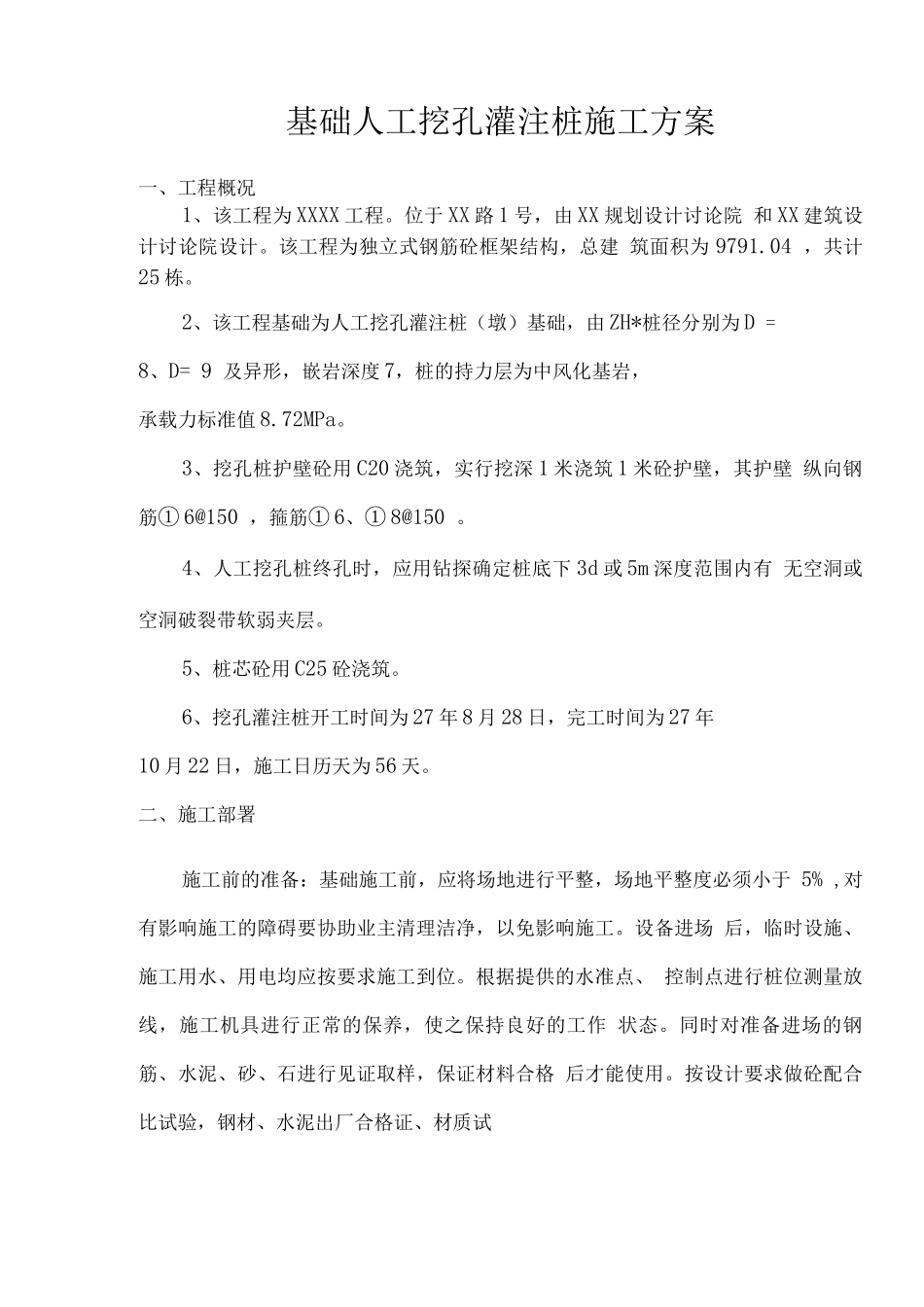

挖孔桩施工方案基础人工挖孔灌注桩施工方案一、工程概况1、该工程为 XXXX 工程。位于 XX 路 1 号，由 XX 规划设计讨论院 和 XX 建筑设计讨论院设计。该工程为独立式钢筋砼框架结构，总建 筑面积为 9791.04 ，共计25 栋。2、该工程基础为人工挖孔灌注桩（墩）基础，由 ZH*桩径分别为 D =8、D= 9 及异形，嵌岩深度 7，桩的持力层为中风化基岩，承载力标准值 8.72MPa。3、挖孔桩护壁砼用 C20 浇筑，实行挖深 1 米浇筑 1 米砼护壁，其护壁 纵向钢筋① 6@150 ，箍筋① 6、① 8@150 。4、人工挖孔桩终孔时，应用钻探确定桩底下 3d 或 5m 深度范围内有 无空洞或空洞破裂带软弱夹层。5、桩芯砼用 C25 砼浇筑。6、挖孔灌注桩开工时间为 27 年 8 月 28 日，完工时间为 27 年10 月 22 日，施工日历天为 56 天。二、施工部署施工前的准备：基础施工前，应将场地进行平整，场地平整度必须小于 5% ,对有影响施工的障碍要协助业主清理洁净，以免影响施工。设备进场 后，临时设施、施工用水、用电均应按要求施工到位。根据提供的水准点、 控制点进行桩位测量放线，施工机具进行正常的保养，使之保持良好的工作 状态。同时对准备进场的钢筋、水泥、砂、石进行见证取样，保证材料合格 后才能使用。按设计要求做砼配合比试验，钢材、水泥出厂合格证、材质试验报告、施工砼配合比详见附件。桩施工前所需资料如地质资料、施工图、 图纸会审、记录等要做齐全。1、根据工程特点，确保工程工期按时完成，只有加强基础分部的施工。 在人员使用上，一是安排挖孔灌注桩专业施工班组，二是选排身强力状和技 术较强及工作责任心强的人员参加，三是根据现场实际情况协调穿插施工， 最大量的安排作业人员，确保该分部工程在 56 个施工日历天内完成。2、人工挖孔灌注桩施工前，应提前搭设活动的钢管扣件式彩条布遮雨 棚，用于雨天施工作业。3、施工机械的设置(1)为省力提高工效，故在桩上方搭设提升绞架，该架上挂 KBG 型 单轮小滑车，用于提升吊桶。该工程为争取时间，故考虑设计 20 个小滑车。(2)挖孔桩在挖掘强风化岩时，采纳 8 台 W3/5 型空压机，10 把 G10J 气镐配合人工操作，挖掘中风化页岩时，采纳 8 台① 1 水钻，钻孔与人工 剔打进行至嵌岩深度。钢筋制作机具详施工组织设计。(3 ) QTZ40 塔机三台，QTZ63 塔机一台(4 ) JZC350 砼搅拌机四台。三、挖孔灌柱桩施工方法1、挖孔...
