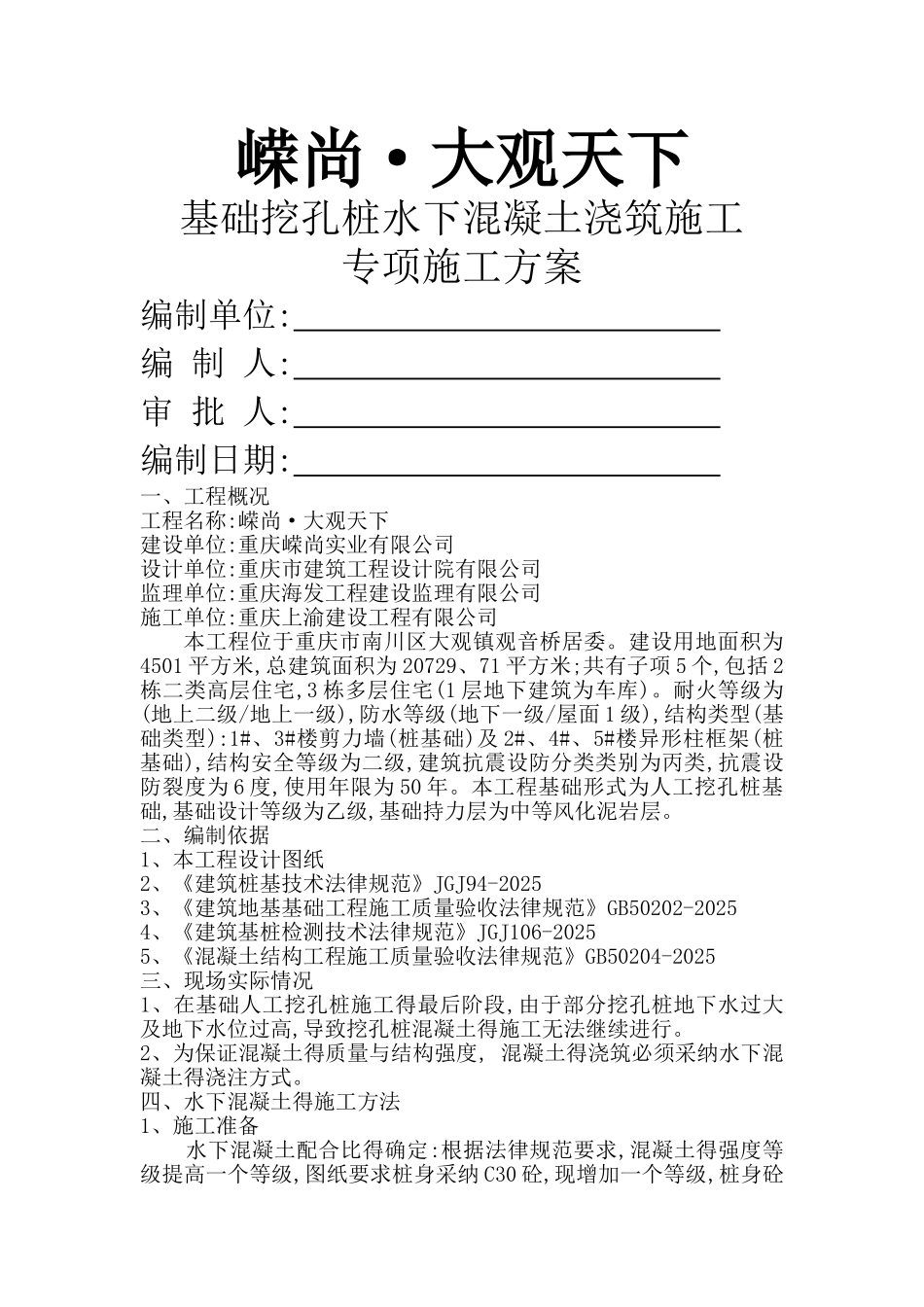

嵘尚·大观天下基础挖孔桩水下混凝土浇筑施工专项施工方案编制单位: 编 制 人: 审 批 人: 编制日期: 一、工程概况工程名称:嵘尚·大观天下建设单位:重庆嵘尚实业有限公司设计单位:重庆市建筑工程设计院有限公司监理单位:重庆海发工程建设监理有限公司施工单位:重庆上渝建设工程有限公司本工程位于重庆市南川区大观镇观音桥居委。建设用地面积为4501 平方米,总建筑面积为 20729、71 平方米;共有子项 5 个,包括 2栋二类高层住宅,3 栋多层住宅(1 层地下建筑为车库)。耐火等级为(地上二级/地上一级),防水等级(地下一级/屋面 1 级),结构类型(基础类型):1#、3#楼剪力墙(桩基础)及 2#、4#、5#楼异形柱框架(桩基础),结构安全等级为二级,建筑抗震设防分类类别为丙类,抗震设防裂度为 6 度,使用年限为 50 年。本工程基础形式为人工挖孔桩基础,基础设计等级为乙级,基础持力层为中等风化泥岩层。二、编制依据1、本工程设计图纸2、《建筑桩基技术法律规范》JGJ94-20253、《建筑地基基础工程施工质量验收法律规范》GB50202-20254、《建筑基桩检测技术法律规范》JGJ106-20255、《混凝土结构工程施工质量验收法律规范》GB50204-2025三、现场实际情况1、在基础人工挖孔桩施工得最后阶段,由于部分挖孔桩地下水过大及地下水位过高,导致挖孔桩混凝土得施工无法继续进行。2、为保证混凝土得质量与结构强度, 混凝土得浇筑必须采纳水下混凝土得浇注方式。四、水下混凝土得施工方法1、施工准备 水下混凝土配合比得确定:根据法律规范要求,混凝土得强度等级提高一个等级,图纸要求桩身采纳 C30 砼,现增加一个等级,桩身砼强度等级为 C35。配合比必须通过试验确定。2、水下混凝土导管浇注法得参数计算a、超压力 P 得计算由于 桩基础就是在地下水中浇筑,为保证砼能顺利通过导管下注,必须使管内砼在其底部出口得压力大于管外地下水压力(超压力 P)。为此导管内得混凝土产生得压力与使管内砼流出管底得超压力 P 之间应满足下式:其中:—砼拌合物容重,KN/m3; —导管顶部至桩孔内已浇砼面得高差,根据导管安装示意图及挖孔桩深度取 =17、1m; —桩孔内地下水得容重,考虑水中所含砂土率,取 12KN/m3; —桩孔内地下水得高度,即地下水面与桩孔内已浇砼面之高差, 取=10、6m; —根据砼导管浇筑作用半径≤2、5m,确定其超压力须≥75KN/m2; 则:300、3KN/m2≥75KN/m2,考虑砼非完全流体,取折减系数,则150、2KN/m2 ≥75KN/m2,满足超压力要求,砼导管内径(D=2...
