塔吊基坑支护方案

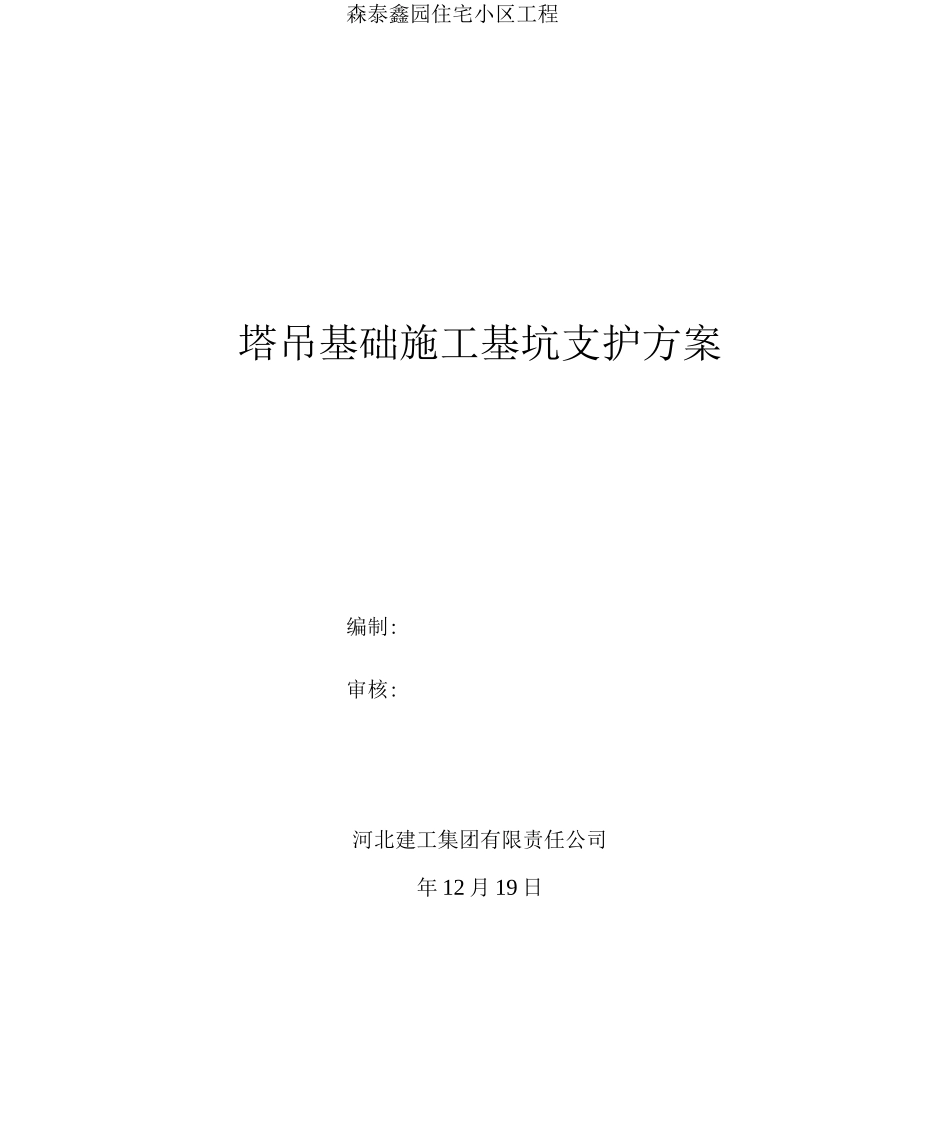

森泰鑫园住宅小区工程塔吊基础施工基坑支护方案编制:审核:河北建工集团有限责任公司年 12 月 19 日一、工程概况天津塘沽区森泰鑫园住宅小区工程 1、2 号楼为 26 层高层住宅，拟在南侧各安装一台 QTZ63 型塔吊，因本工程带有地下车库，需大面积开挖，开挖后吊车无法挨近塔吊部位，因此在土方开挖前必须将塔吊安装完毕。塔吊基础底板底标高为-6.75 米，自然地面对下挖深 5.95 米。基坑开挖时为了保证边坡不致塌方工程桩不被挤歪，开挖前需要进行基坑支护施工。二、围护支撑体系的选择与布置综合场地地理位置、土质条件、基坑开挖深度和周围工程桩的布置情况，本工程塔吊基坑围护具体设置如下：1. 现场场地地坪标高为-0.80 米，基坑底标高-6.75 米，总共挖深5.95 米，拟在塔吊基坑四周 5 米范围内统一卸土 1.5 米，及基坑地坪标高为-2.3 米，基坑挖深为 4.45 米。基坑卸土见平面布置图。2. 塔吊基础底板平面尺寸为 5.0 >5.0 米，尺寸较小，因此计划采纳钢板桩进行围护。采纳 C3 钢管进行支撑。钢板桩围护尺寸为 5.2 >5.2米，具体见平面布置图。三、钢板桩围护施工1. 钢板桩采纳 40C 工字钢，中心距为 450,桩长 12 米。2. 钢板桩打入前应调直，长度挠曲小于 1%，桩端平面平整度小于3mm，钢板桩垂直度偏差不大于 0.5%。3. 钢板桩顶部设环梁一道，采纳 40C 工字钢，四角设置斜支撑，具体见平面布置图。4. 土方开挖完毕后在标高-5.5 米处设置钢管支撑两道。三、土方施工1.钢板桩全部施打完毕，顶部环梁及斜支撑焊接坚固后开始进行基坑内土方开挖，开挖土方应及时运走，基坑四周 8 米范围内严禁堆载，否则会使支护变形，危及基坑安全。2. 土方开挖到位后视地下水情况设置排水明沟和集水井，及时用泥浆泵将地下水排出基坑，防止泡槽。3 .基础垫层及底板按塔吊基础设计方案进行施工。四、拔钢板桩1.基础底板施工完毕 3 日后进行塔节安装，待塔节出自然地面后，拆除下部支撑，将塔节用多层板围护后进行土方回填，回填至自然地面标高后，拆除上部支撑及环梁后将钢板桩拔出。五、现场监测及应急措施1.本塔吊基坑开挖不会对周围建造物及地下管线造成影响，但基坑变形后工程桩可能受到挤压，可能会危及基坑内工作人员安全，因此必须进行严密的基坑监测。通过监测及时了解围护体系的稳定性，遇到异常情况可及时实行措施。本基坑监测内容如下：1.基坑四角设置位移监测点，每日进行钢板桩位移监测。2 .钢板桩变...
