塔吊基础工程施工方案编制实例

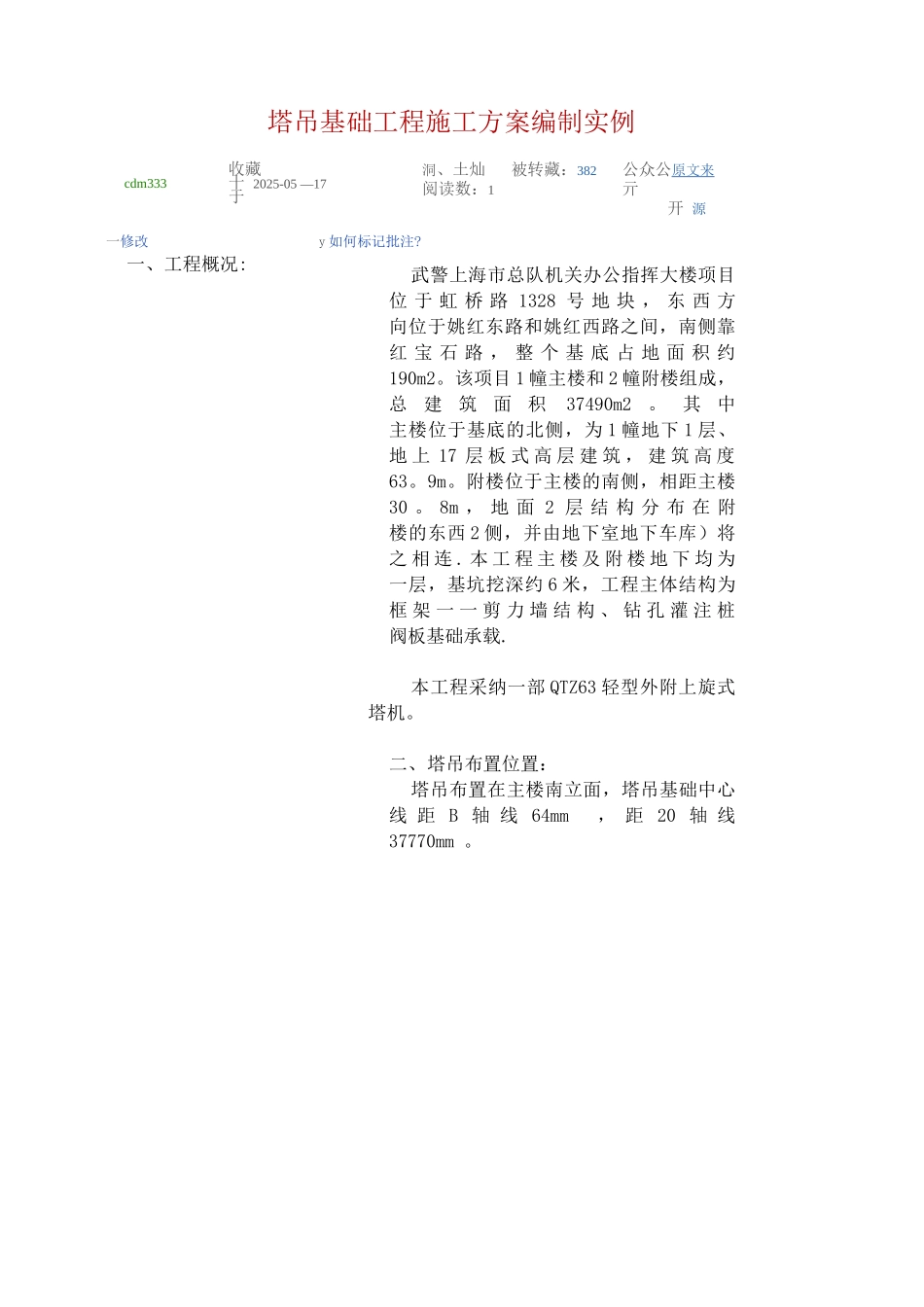

塔吊基础工程施工方案编制实例洞、土灿被转藏：382公众公原文来阅读数：1亓开 源武警上海市总队机关办公指挥大楼项目位 于 虹 桥 路 1328 号 地 块 ， 东 西 方向位于姚红东路和姚红西路之间，南侧靠红 宝 石 路 ， 整 个 基 底 占 地 面 积 约190m2。该项目 1 幢主楼和 2 幢附楼组成，总建筑面积37490m2。其中主楼位于基底的北侧，为 1 幢地下 1 层、地 上 17 层 板 式 高 层 建 筑 ， 建 筑 高 度63。9m。附楼位于主楼的南侧，相距主楼30 。 8m ， 地 面 2 层 结 构 分 布 在 附楼的东西 2 侧，并由地下室地下车库）将之 相 连 . 本 工 程 主 楼 及 附 楼 地 下 均 为一层，基坑挖深约 6 米，工程主体结构为框 架 一 一 剪 力 墙 结 构 、 钻 孔 灌 注 桩阀板基础承载.本工程采纳一部 QTZ63 轻型外附上旋式塔机。二、塔吊布置位置：塔吊布置在主楼南立面，塔吊基础中心线 距 B 轴 线 64mm ， 距 20 轴 线37770mm 。cdm333收藏十 2025-05 —17于一修改一、工程概况:y 如何标记批注?三、塔吊基础结构要求：塔吊混凝土基础平面尺寸为 60 x60,混凝土标号为 C35，内配①20@2 钢筋，基础下 1 厚 C20 垫层。四、验算：根据 GB507 —22《建筑地基基础设计法律 规 范 》 ， 利 用 “ PKPM 施 工 现 场设施安全计算软件”进行塔吊基础验算。塔吊天然基础的计算书一。 参数信息塔吊型号：QTZ63,自重包括压重)F1=513。kN ,最大起重荷载F2=60.kN，塔吊倾覆力距 M=1，796。kN。m,塔吊起重高度H=75。m，塔身宽度 B=1。60m，混 凝 土 强 度 等 级 ： C35 ， 基 础 埋 深D=2.90m，基础最小厚度 h=0 o 20m，基础最小宽度 Bc=6 o m，二. 基础最小尺寸计算.1 最小厚度计算依据《混凝土结构设计法律规范》(GB510 -22 ) 第7 。 7条 受 冲 切 承 载力计算.根据塔吊基础对基础的最大压力和最大拔力,根据下式进行抗冲切计算：实际计算取厚度为：Hc=0。20m。.2 最小宽度计算建议保证基础的偏心距小于 Bc/4,则用下面的公式计算:其中一塔吊作用于基础的竖向力，它包括塔吊自重，压重—基础自重与基础上面的土的自重，T 倾覆力矩，包括风荷载产生的力距和最大起重力距，解得最小宽度实际计算取宽度为三. 塔吊基础承载力计算依 据 《 建 筑 地 基 基 础 设 计 法 律 规 范 》(GB...
