塔吊基础施工方案

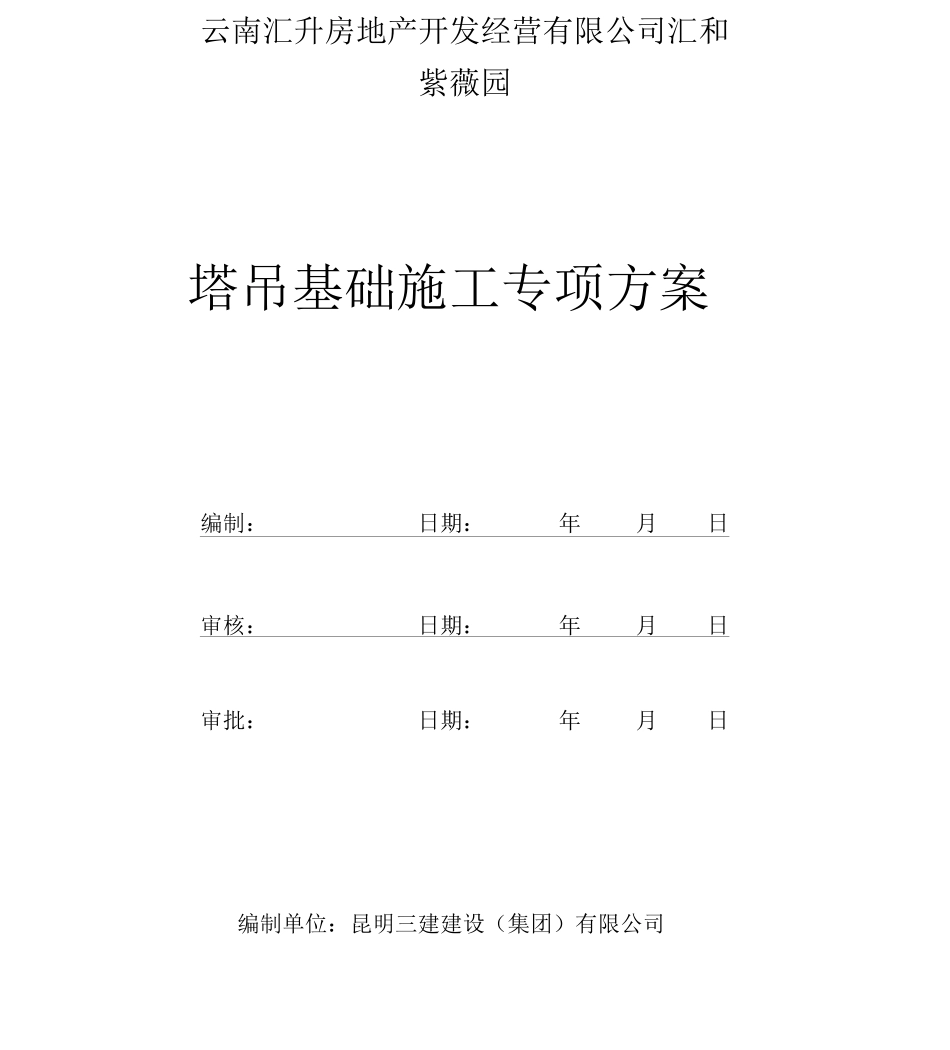

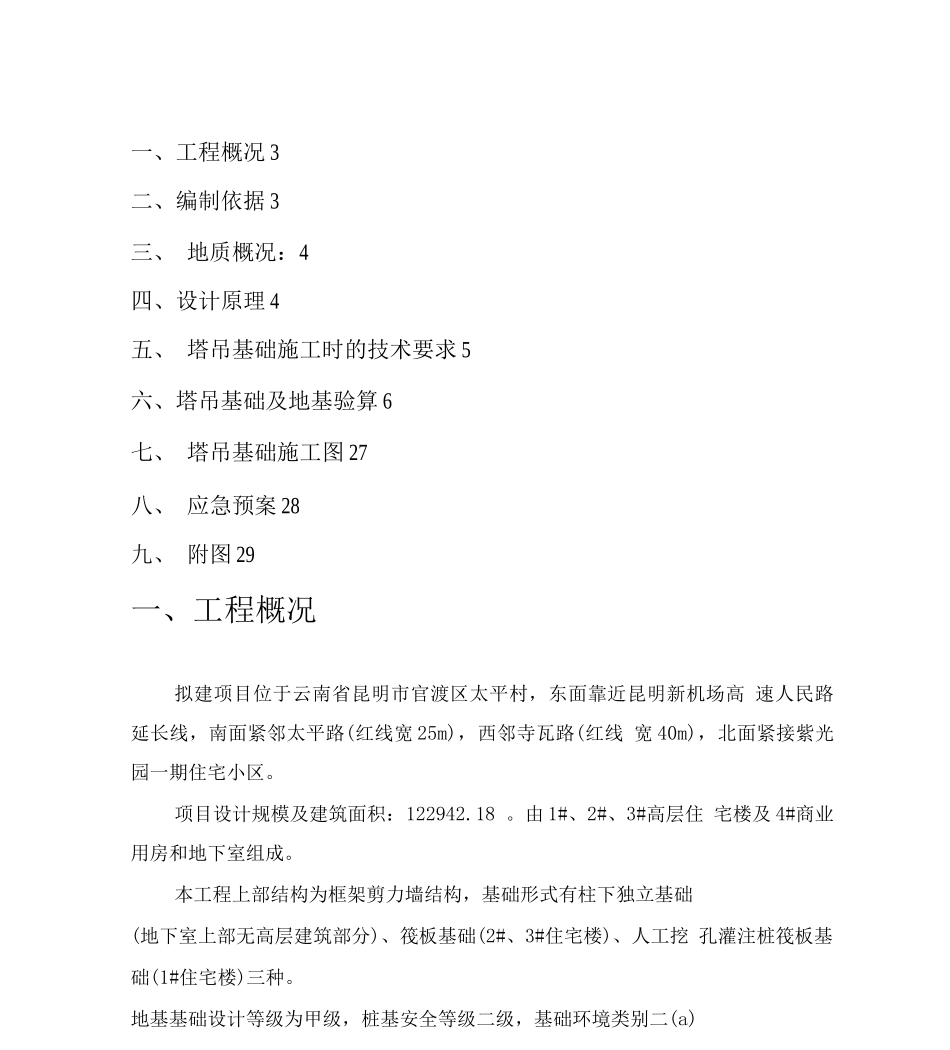

云南汇升房地产开发经营有限公司汇和紫薇园塔吊基础施工专项方案编制：日期：年月日审核：日期：年月日审批：日期：年月日编制单位：昆明三建建设（集团）有限公司一、工程概况 3二、编制依据 3三、 地质概况：4四、设计原理 4五、 塔吊基础施工时的技术要求 5六、塔吊基础及地基验算 6七、 塔吊基础施工图 27八、 应急预案 28九、 附图 29一、工程概况拟建项目位于云南省昆明市官渡区太平村，东面靠近昆明新机场高 速人民路延长线，南面紧邻太平路(红线宽 25m)，西邻寺瓦路(红线 宽 40m)，北面紧接紫光园一期住宅小区。项目设计规模及建筑面积：122942.18 。由 1#、2#、3#高层住 宅楼及 4#商业用房和地下室组成。本工程上部结构为框架剪力墙结构，基础形式有柱下独立基础(地下室上部无高层建筑部分)、筏板基础(2#、3#住宅楼)、人工挖 孔灌注桩筏板基础(1#住宅楼)三种。地基基础设计等级为甲级，桩基安全等级二级，基础环境类别二(a)类。综合考虑工程安全、工期要求，垂直运输采纳三台 QTZ6013 塔式 起重机。塔吊平面布置详见塔基平面布置图，基础几何尺寸详见附《塔 吊基础施工图》，塔吊基础做法详见塔吊基础施工大样图。二、编制依据1、《塔式起重机设计法律规范》(GB/T13752-1992 )2、《地基基础设计法律规范》(GB507-22 )3、《建筑结构荷载法律规范》(GB509-21 )4、《建筑安全检查标准》(JGJ59-99 )5、《混凝土结构设计法律规范》(GB510-22 ) 6、《建筑桩基技术法律规范》(JGJ94-94 )7、《QTZ5013 塔式起重机使用说明书》及塔式起重机基础施工图;8、PKPM 施工安全计算软件三、地质概况：根据昆明市建筑设计讨论院有限公司勘察报告和现场实地勘察 得知，场地地基分布的土（岩）层较复杂，有② 2层粉质粘土、②,层 粉质粘土、9、9 2及® 3石灰岩出露，各土（岩）层力学性质差异 大，整个地下室底板地基土（岩）均匀性比较差。根据施工现场塔吊 基础平面布置位置处工程地质剖面报告，为保证塔吊使用的安全，采 用人工挖孔灌注桩（四桩基础）和钢筋砼承台做塔吊基础。四、设计原理根据 GB/T13752-92《塔式起重机设计法律规范》第 条对固定 式基础设计要求，固定式塔式起重机（简称塔吊）使用的混凝土基础 必须能承受工作状态和非工作状态下的最大荷载，并必须满足起重机 抗倾覆稳定性的要求：1#塔吊基础采纳人工挖孔桩桩径 10mm，桩长为 6 米，桩端置于93层为桩端持力层，地基土的容许承载力...
