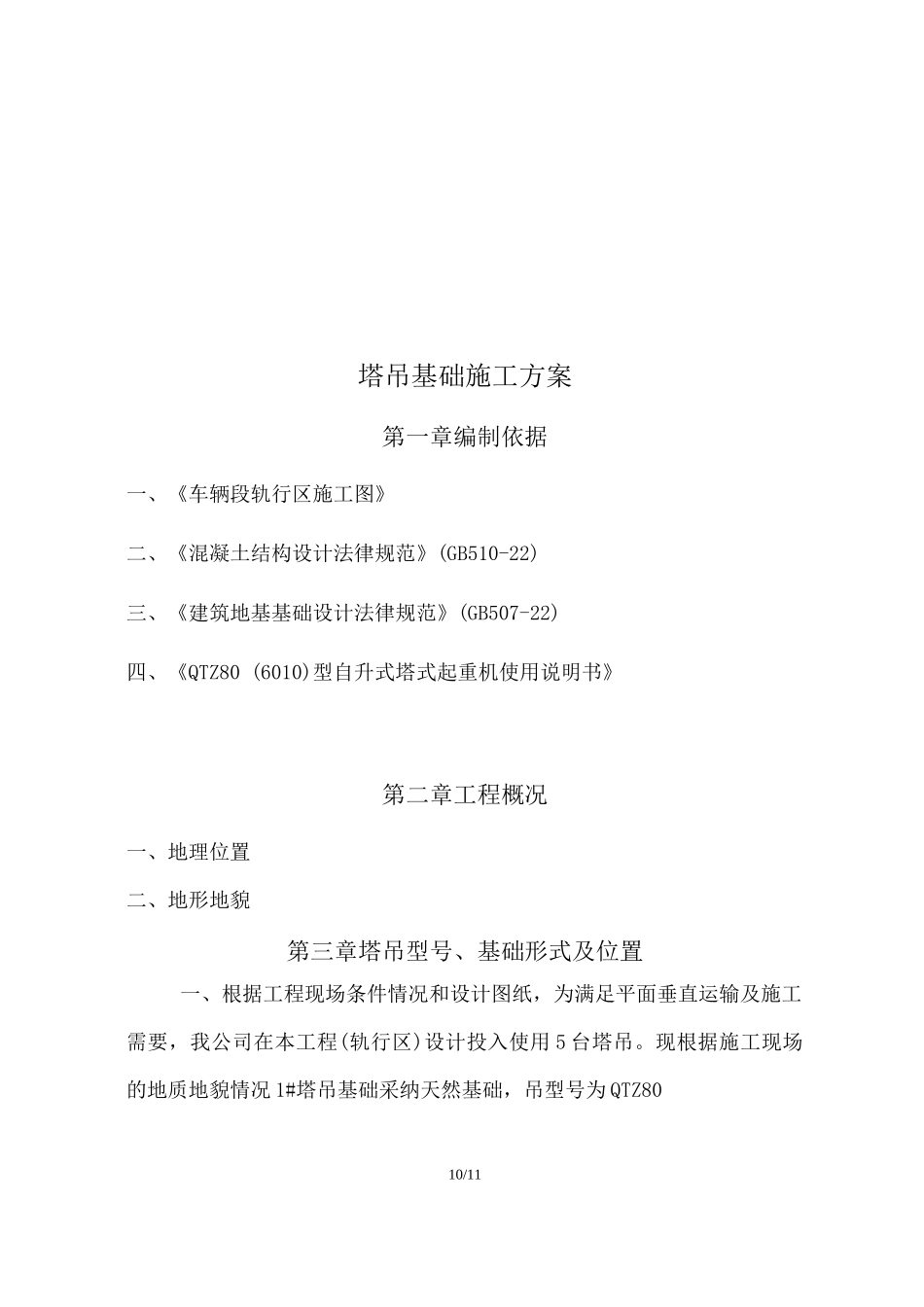

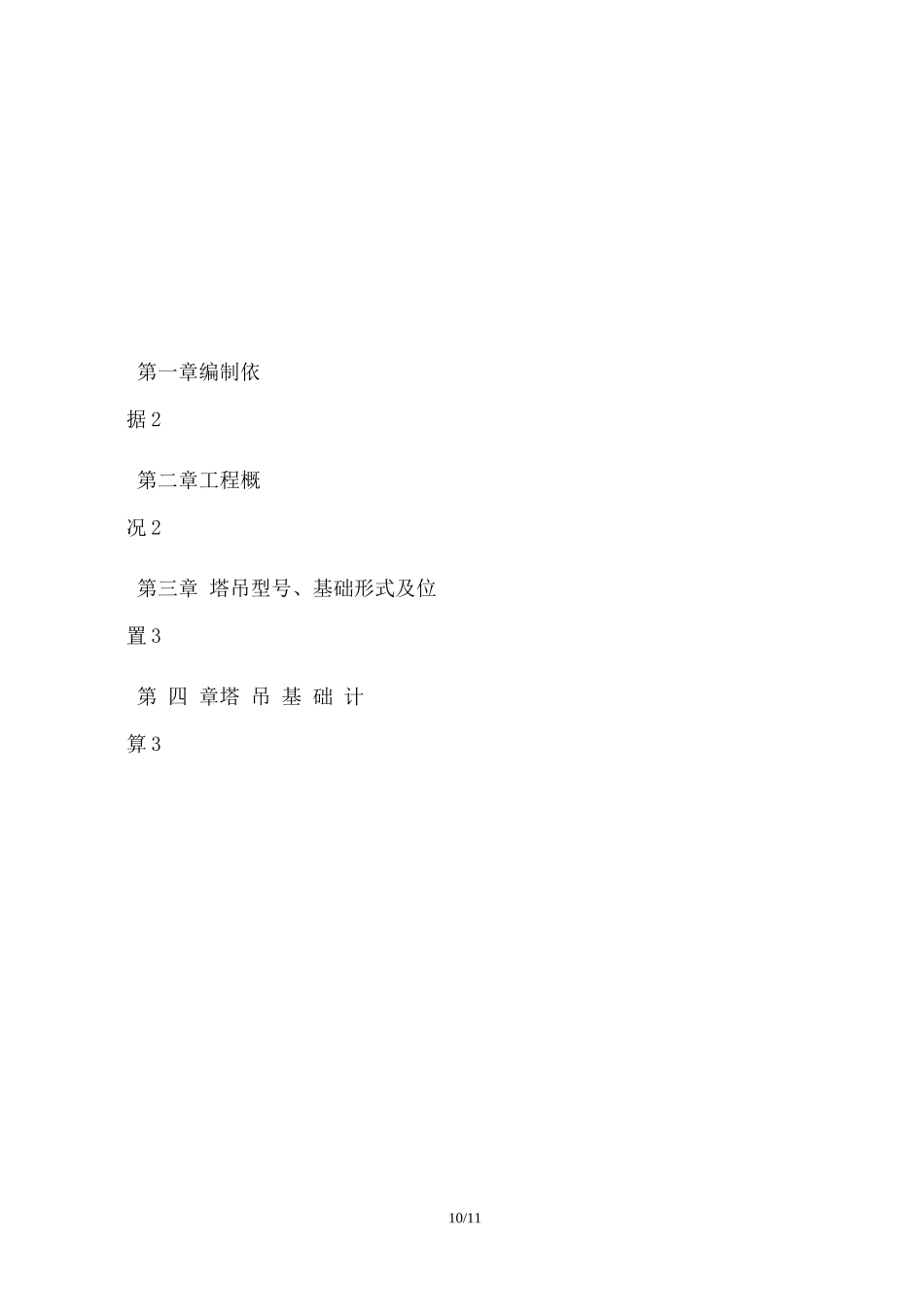

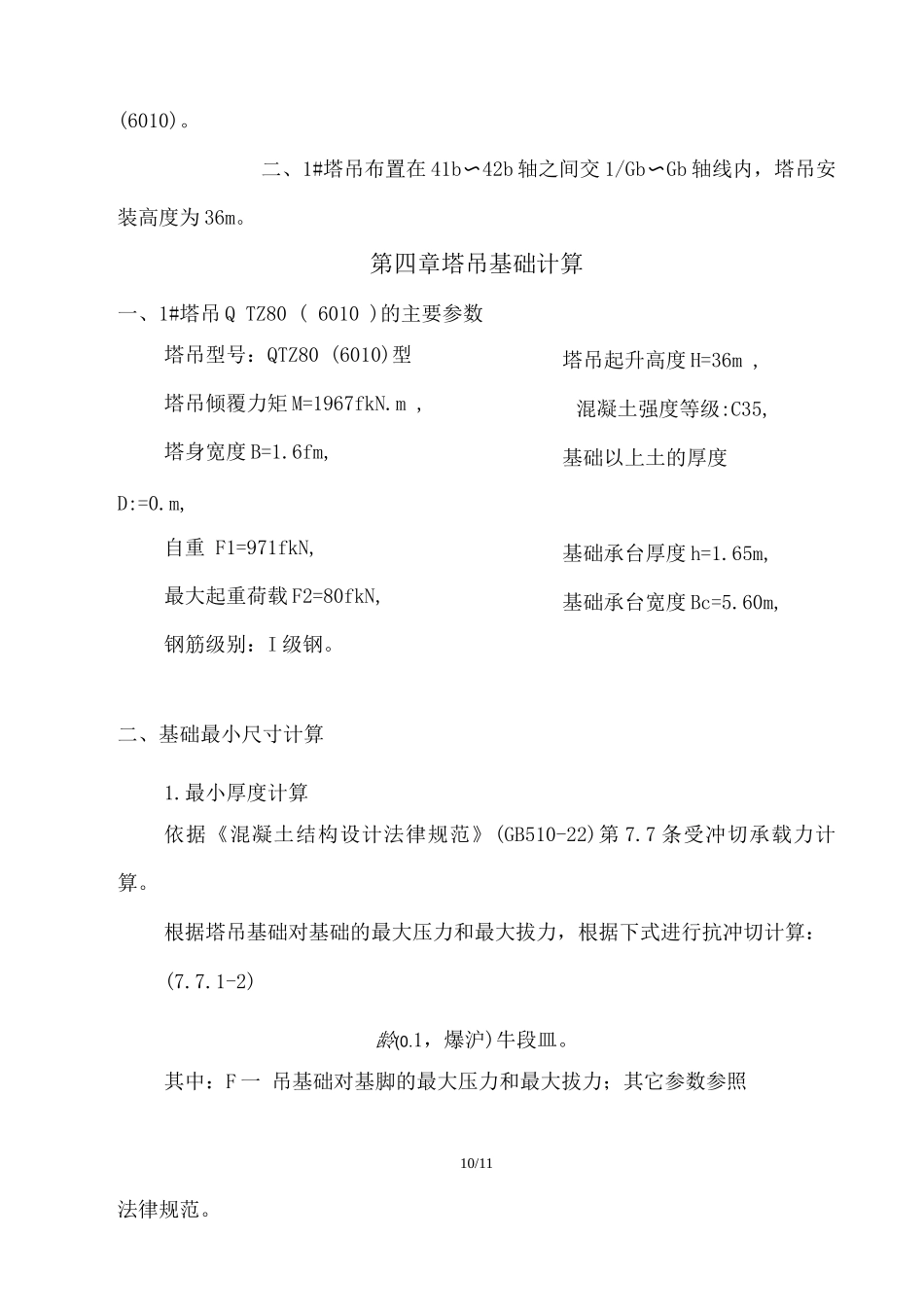

第一章编制依据 2第二章工程概况 2第三章 塔吊型号、基础形式及位置 3第 四 章塔 吊 基 础 计算 310/11塔吊基础施工方案第一章编制依据一、《车辆段轨行区施工图》二、《混凝土结构设计法律规范》(GB510-22)三、《建筑地基基础设计法律规范》(GB507-22)四、《QTZ80 (6010)型自升式塔式起重机使用说明书》第二章工程概况一、地理位置二、地形地貌第三章塔吊型号、基础形式及位置一、根据工程现场条件情况和设计图纸，为满足平面垂直运输及施工需要，我公司在本工程(轨行区)设计投入使用 5 台塔吊。现根据施工现场的地质地貌情况 1#塔吊基础采纳天然基础，吊型号为 QTZ8010/11(6010)。二、1#塔吊布置在 41b〜42b 轴之间交 1/Gb〜Gb 轴线内，塔吊安装高度为 36m。第四章塔吊基础计算一、1#塔吊 Q TZ80 ( 6010 )的主要参数塔吊型号：QTZ80 (6010)型塔吊倾覆力矩 M=1967fkN.m ,塔身宽度 B=1.6fm,D:=0.m,自重 F1=971fkN,最大起重荷载 F2=80fkN,钢筋级别：I 级钢。二、基础最小尺寸计算1.最小厚度计算依据《混凝土结构设计法律规范》(GB510-22)第 7.7 条受冲切承载力计算。根据塔吊基础对基础的最大压力和最大拔力，根据下式进行抗冲切计算：(7.7.1-2)龄(0.1，爆沪)牛段皿。其中：F 一 吊基础对基脚的最大压力和最大拔力；其它参数参照10/11法律规范。塔吊起升高度 H=36m ,混凝土强度等级:C35,基础以上土的厚度基础承台厚度 h=1.65m,基础承台宽度 Bc=5.60m,n— 按下列两个公式计算，并取其中较小值，取 1.0Q(7.7.1-2)(7.7.1-3)[-局部荷载或集中反力作用面积形状的影响系数；q--临界截面周长与板截面有效高度之比的影响系数；卜截面高度影响系数：h> 20mm 时，取 R=0.9,按线性内插法取用；f—钢筋混凝土轴心抗压强度设计值，取 16.70MPa;%c,m--临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在巧田地范围内，取 25.um--临界截面的周长：距离局部荷载或集中反力作用面积周边七/2处板垂直截面的最不利周长；这里取(塔身宽度+ho)x4=9.60m;h。-截面有效高度，取两个配筋方向的截面有效高度的平均值；&局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，。不宜大于 4；当中 2 时，取辱 2；当面积为圆形时，取&2；这里取 0s=2q-板柱结构中柱类型的影响系数：对中性，取 a=40;对边柱,10/11取 a=30；对角柱，取 a=20.塔吊计算都根据中性柱取值，取 a=40。计算方案：...
