塔吊基础施工方案2

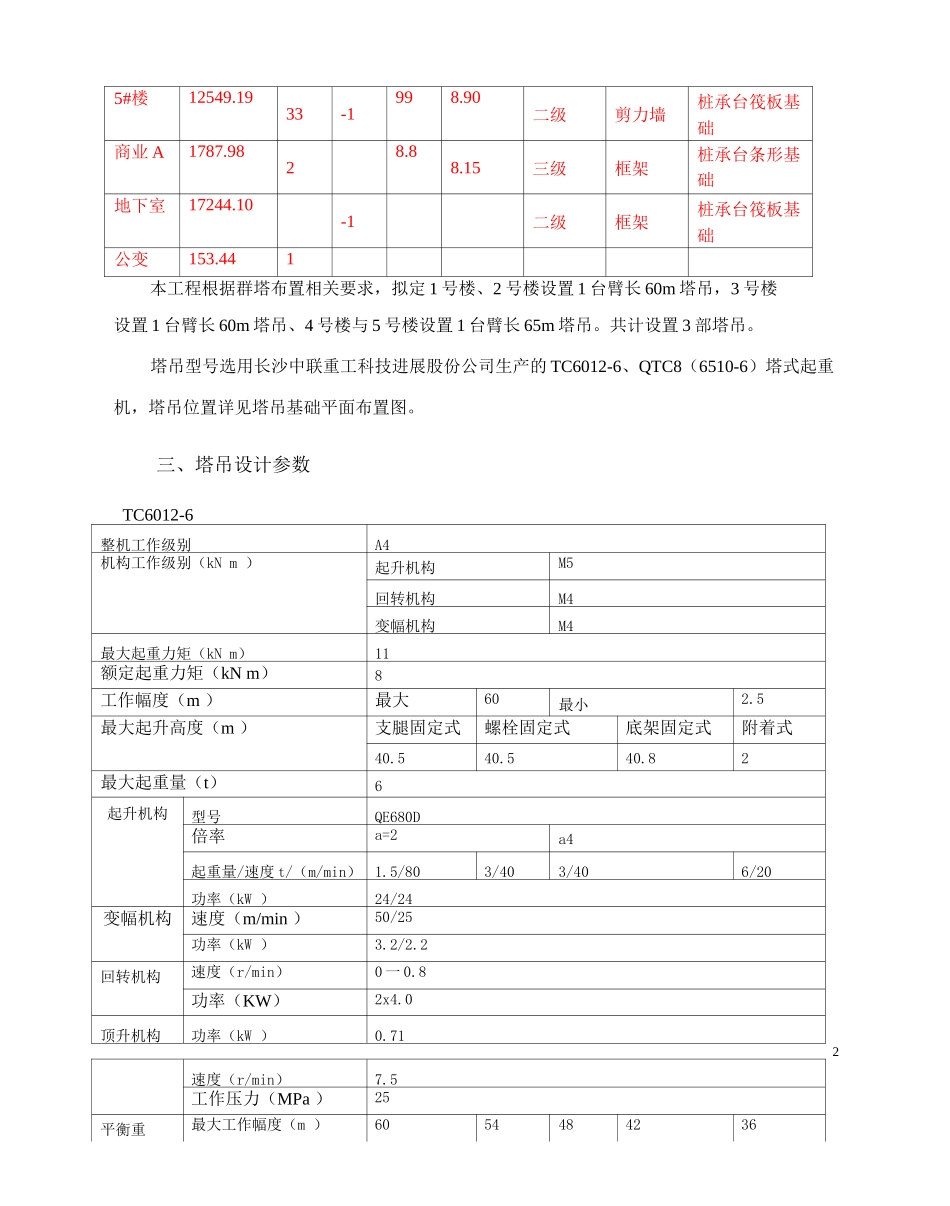

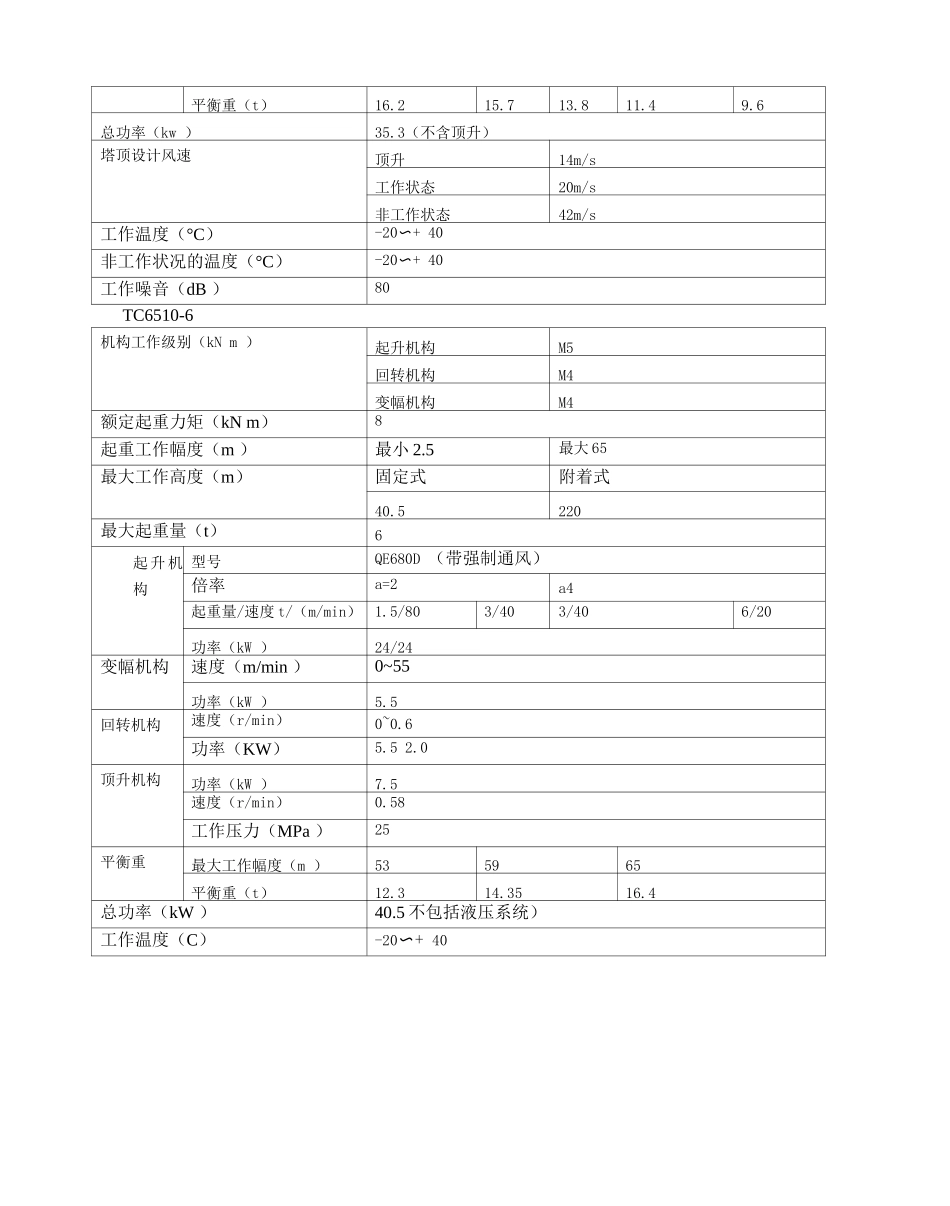

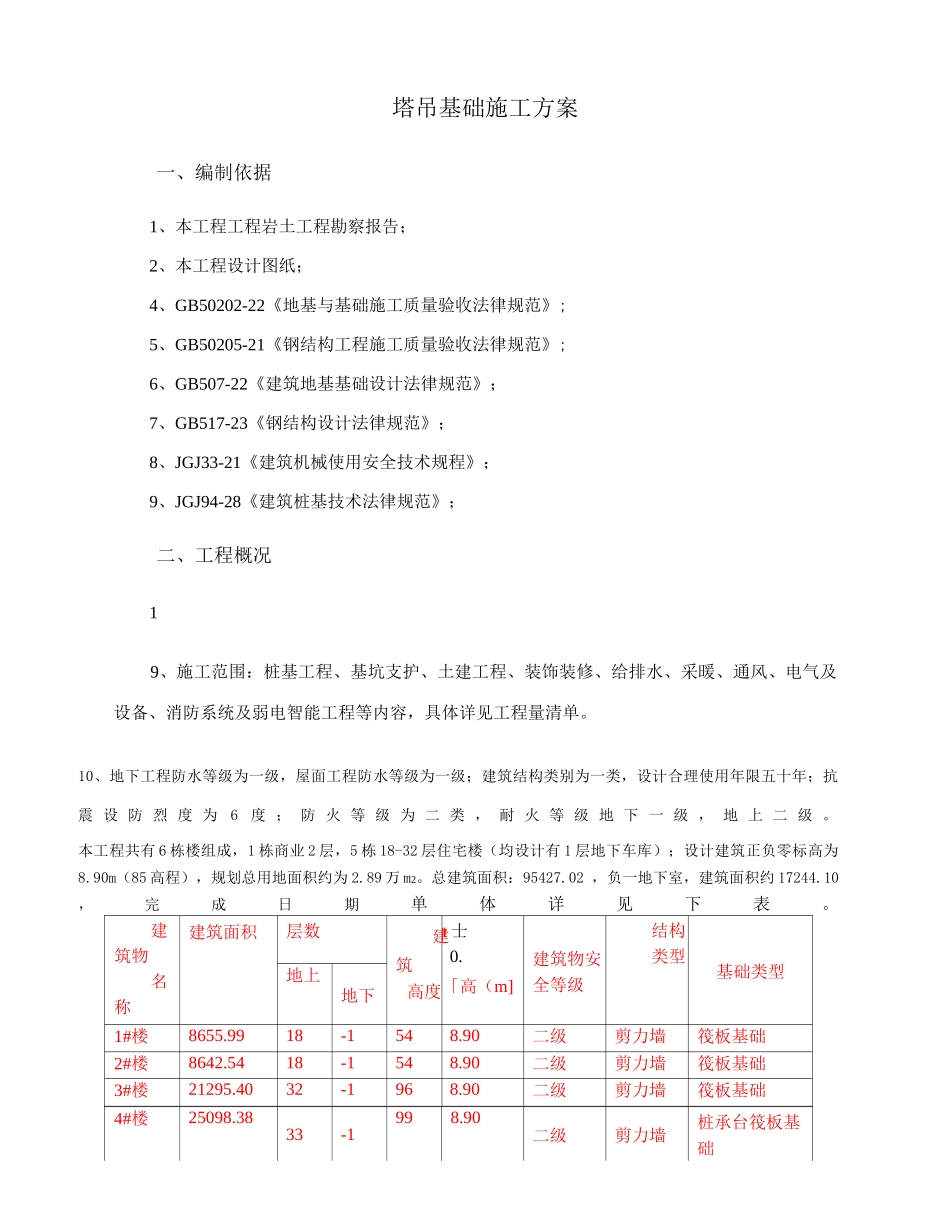

塔吊基础施工方案一、编制依据1、本工程工程岩土工程勘察报告；2、本工程设计图纸；4、GB50202-22《地基与基础施工质量验收法律规范》;5、GB50205-21《钢结构工程施工质量验收法律规范》;6、GB507-22《建筑地基基础设计法律规范》；7、GB517-23《钢结构设计法律规范》；8、JGJ33-21《建筑机械使用安全技术规程》；9、JGJ94-28《建筑桩基技术法律规范》；二、工程概况19、施工范围：桩基工程、基坑支护、土建工程、装饰装修、给排水、采暖、通风、电气及设备、消防系统及弱电智能工程等内容，具体详见工程量清单。10、地下工程防水等级为一级，屋面工程防水等级为一级；建筑结构类别为一类，设计合理使用年限五十年；抗震 设 防 烈 度 为6度 ； 防 火 等 级 为 二 类 ， 耐 火 等 级 地 下 一 级 ， 地 上 二 级 。本工程共有 6 栋楼组成，1 栋商业 2 层，5 栋 18-32 层住宅楼（均设计有 1 层地下车库）；设计建筑正负零标高为8.90m（85 高程），规划总用地面积约为 2.89 万 m2。总建筑面积：95427.02 ，负一地下室，建筑面积约 17244.10 ，完成日期单体详见下表。建筑物名称建筑面积层数建筑高度t 士0.「高（m]建筑物安全等级结构类型基础类型地上地下1#楼8655.9918-1548.90二级剪力墙筏板基础2#楼8642.5418-1548.90二级剪力墙筏板基础3#楼21295.4032-1968.90二级剪力墙筏板基础4#楼25098.3833-1998.90二级剪力墙桩承台筏板基础5#楼12549.1933-1998.90二级剪力墙桩承台筏板基础商业 A1787.9828.88.15三级框架桩承台条形基础地下室17244.10-1二级框架桩承台筏板基础公变153.441本工程根据群塔布置相关要求，拟定 1 号楼、2 号楼设置 1 台臂长 60m 塔吊，3 号楼设置 1 台臂长 60m 塔吊、4 号楼与 5 号楼设置 1 台臂长 65m 塔吊。共计设置 3 部塔吊。塔吊型号选用长沙中联重工科技进展股份公司生产的 TC6012-6、QTC8（6510-6）塔式起重机，塔吊位置详见塔吊基础平面布置图。三、塔吊设计参数TC6012-6整机工作级别A4机构工作级别（kN m ）起升机构M5回转机构M4变幅机构M4最大起重力矩（kN m）11额定起重力矩（kN m）8工作幅度（m ）最大60最小2.5最大起升高度（m ）支腿固定式螺栓固定式底架固定式附着式40.540.540.82最大起重量（t）6起升机构型号QE680D倍率a=2a4起重量/速度 t/（m/min）1.5/803/403/406/20功率（kW ）24/24变幅机构速度（m/min ）50/25功率（kW ）3...
