塔吊安装方案

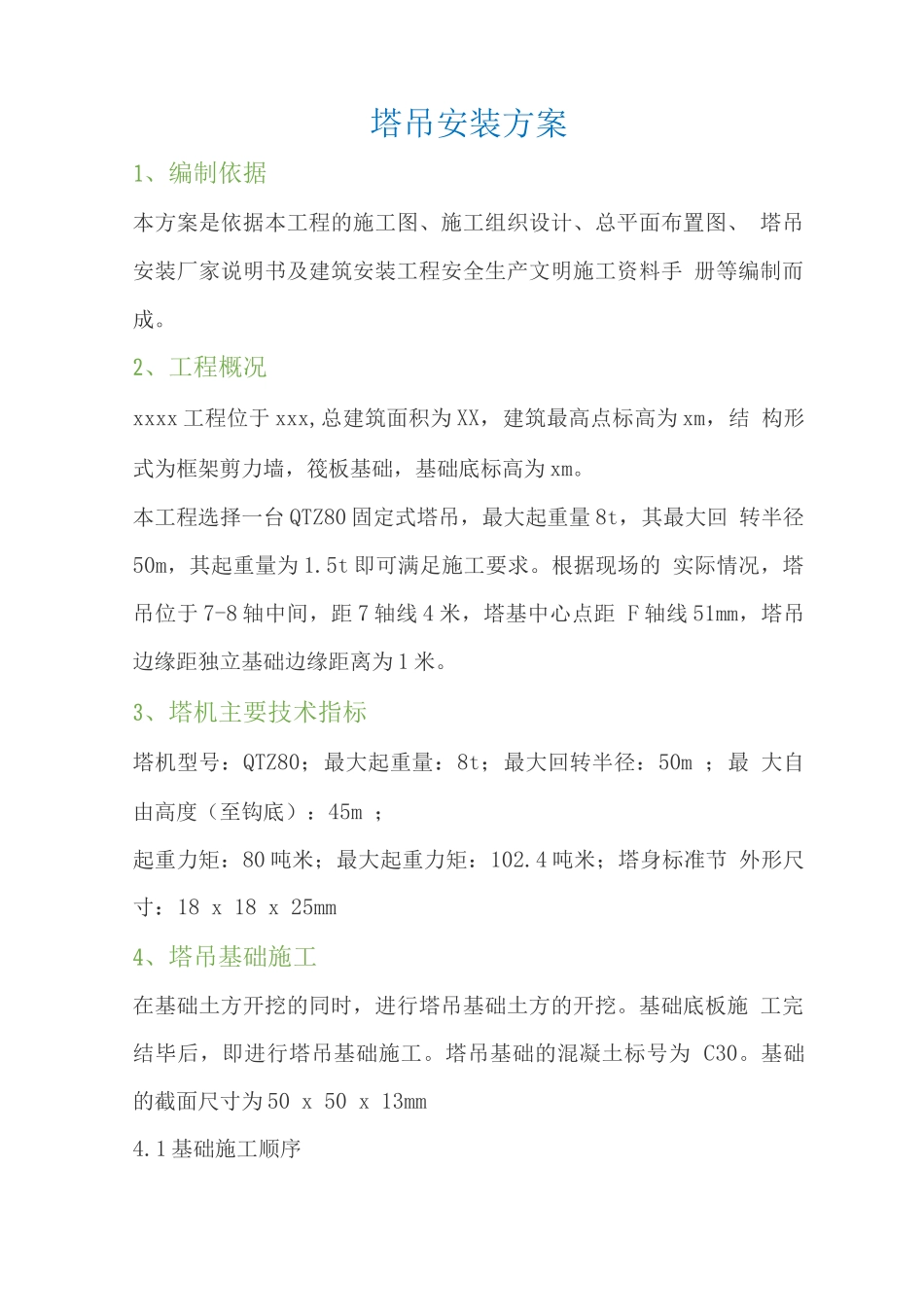

塔吊安装方案1、编制依据本方案是依据本工程的施工图、施工组织设计、总平面布置图、 塔吊安装厂家说明书及建筑安装工程安全生产文明施工资料手 册等编制而成。2、工程概况xxxx 工程位于 xxx,总建筑面积为 XX，建筑最高点标高为 xm，结 构形式为框架剪力墙，筏板基础，基础底标高为 xm。本工程选择一台 QTZ80 固定式塔吊，最大起重量 8t，其最大回 转半径50m，其起重量为 1.5t 即可满足施工要求。根据现场的 实际情况，塔吊位于 7-8 轴中间，距 7 轴线 4 米，塔基中心点距 F 轴线 51mm，塔吊边缘距独立基础边缘距离为 1 米。3、塔机主要技术指标塔机型号：QTZ80；最大起重量：8t；最大回转半径：50m ；最 大自由高度（至钩底）：45m ；起重力矩：80 吨米；最大起重力矩：102.4 吨米；塔身标准节 外形尺寸：18 x 18 x 25mm4、塔吊基础施工在基础土方开挖的同时，进行塔吊基础土方的开挖。基础底板施 工完结毕后，即进行塔吊基础施工。塔吊基础的混凝土标号为 C30。基础的截面尺寸为 50 x 50 x 13mm4.1 基础施工顺序垫层施工-测量放线-钢筋绑扎-模板支设-混凝土浇筑-保温 养护一土方回填。4.2 施工要点4.2.1 垫层施工垫层混凝土采纳 1mm 厚 C10 混凝土，塔吊基底标高为-6.3m, 混凝土表面应扫毛。混凝土浇筑完结毕后，混凝土表面应覆盖养 护。钢筋绑扎塔吊基础钢筋采纳中 20 为双层网片，钢筋间距为 150mm，上 下网片中间为 1 根巾 14 拉结筋，保护层厚度为 25mm。模板支设模板采纳 10 厚竹夹板，木夹板后为双层 50 x 1mm 木方背肋， 背肋设二道钢管斜撑支撑于土壁上，斜撑间距为 12mm。混凝土浇筑混凝土为 C30 混凝土，采纳商品混凝土进行浇筑。振动棒振捣时， 应快插慢拔，防止混凝土分层、离析或出现空洞，每一点的振捣 时间不宜过短，也不宜过长，可通过对浇筑混凝土表面变化的观 察进行控制，以混凝土表面呈水平不再显著下沉，不再出现气泡， 表面泌出灰浆为准。塔吊基础应预留测温孔，测温孔布置在基础中间，其深度为基础 厚度的一半。测温孔采纳预埋钢管。保温养护混凝土浇筑完毕后，应用塑料布对混凝土表面进行覆盖，并采纳 保温被进行保温。土方回填混凝土在拆除模板后，进行土方回填，回填至基础表面，土方回 填时要采纳打夯机分层夯实。5、安装前的准备工作5.1 现场准备塔吊安装前应清理好塔机基础及其周围现场，以便配合安 装塔机的汽车吊及运输车辆能...
