塔吊转料平台方案

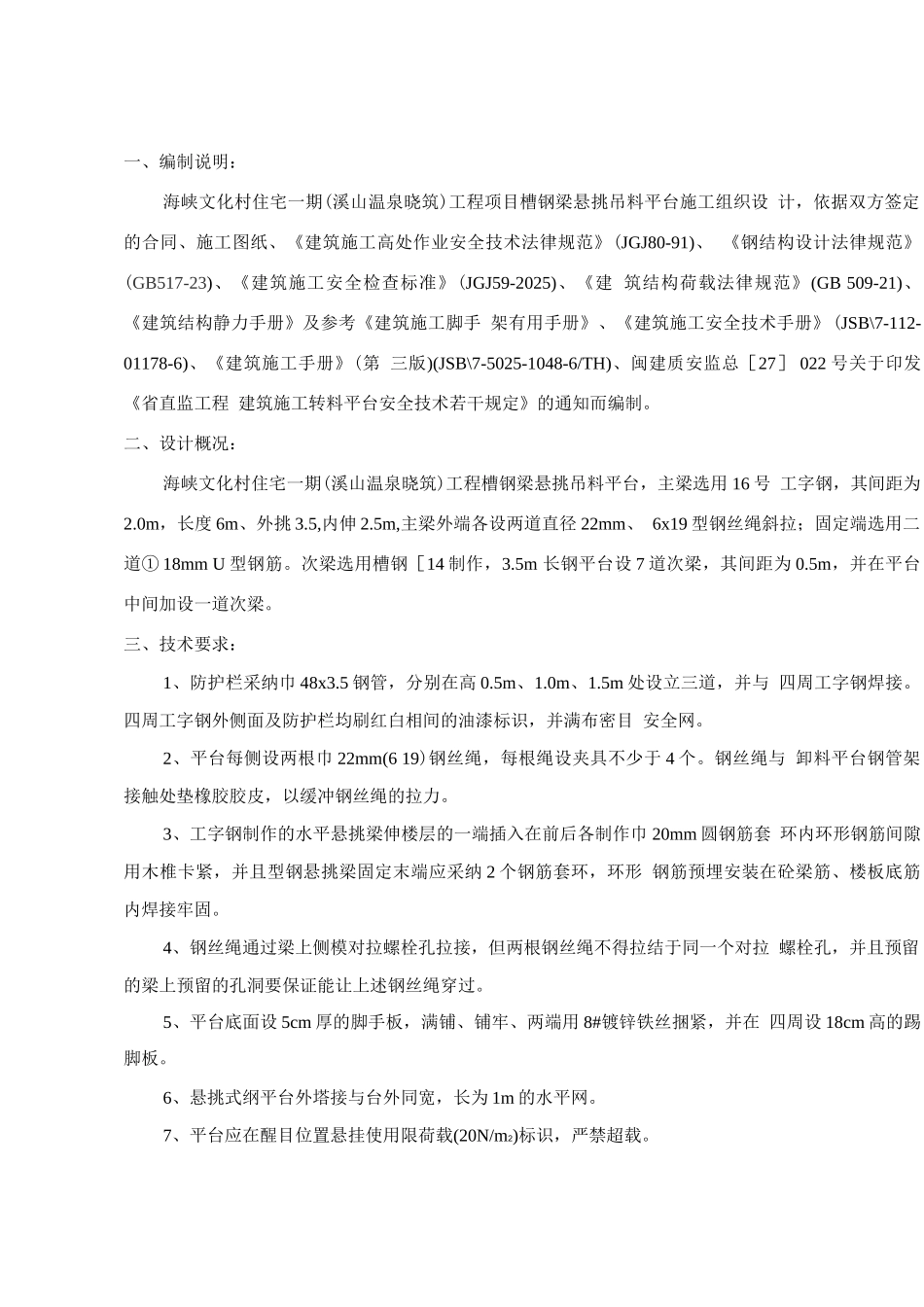

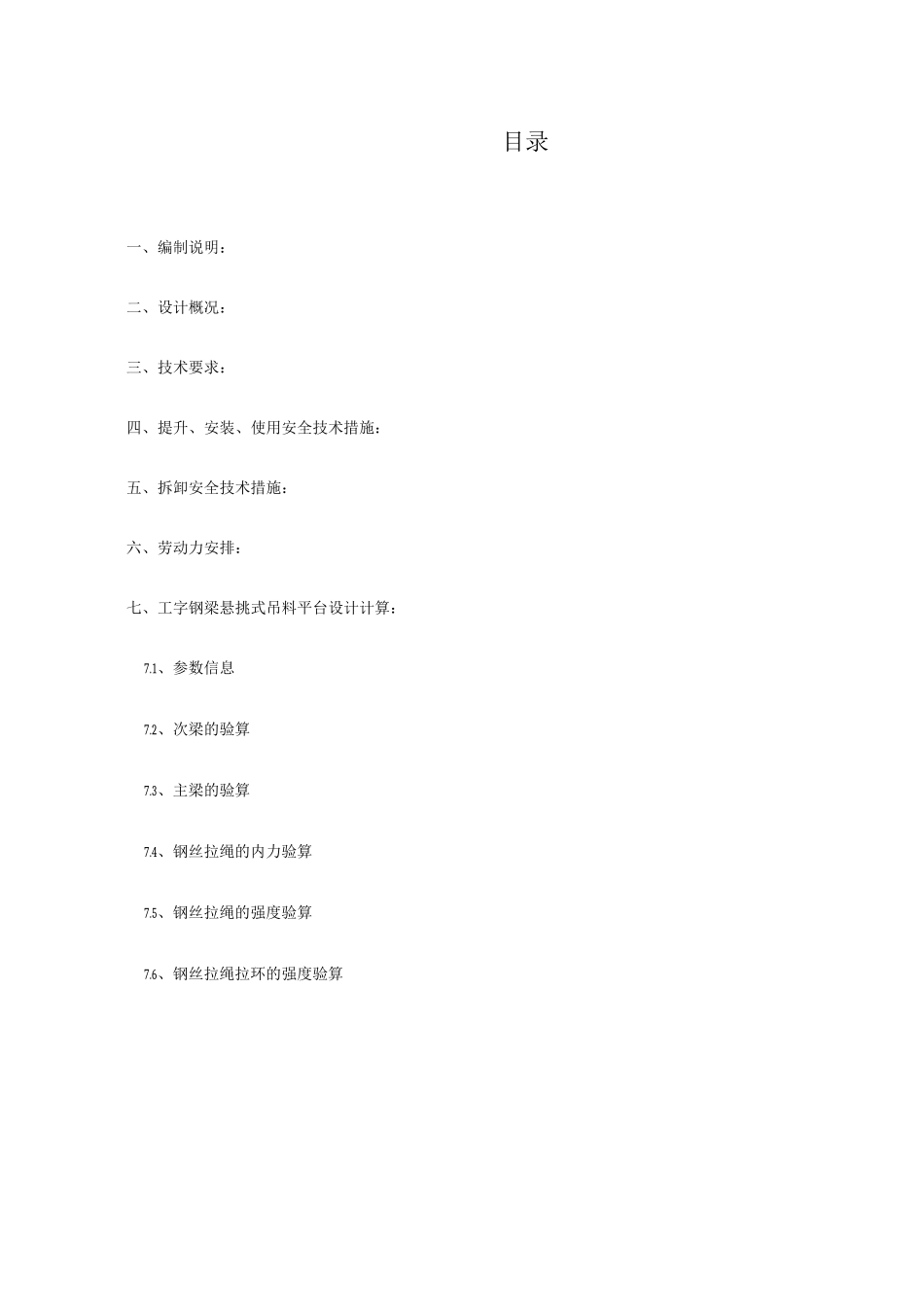

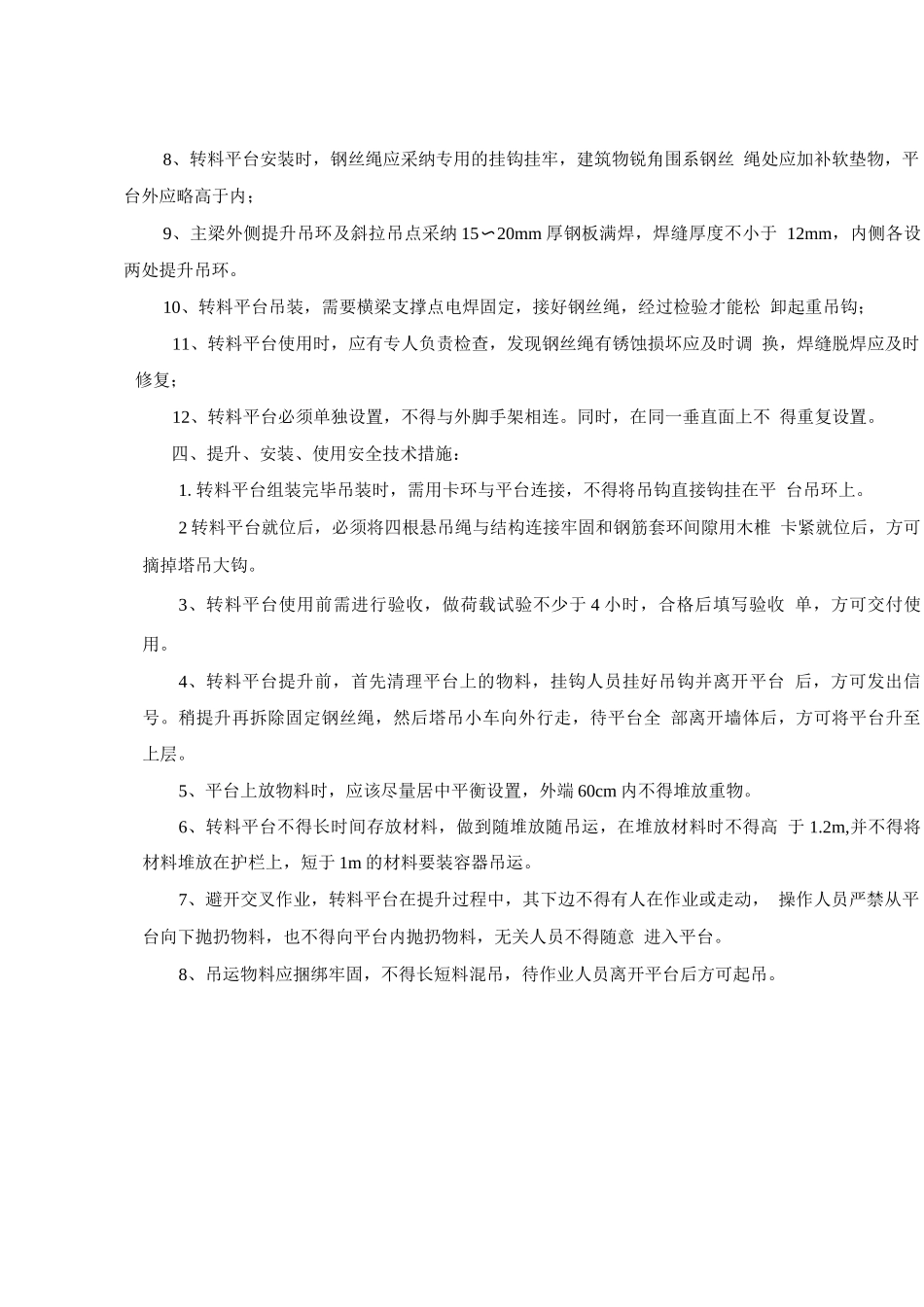

目录一、编制说明：二、设计概况： 三、技术要求：四、提升、安装、使用安全技术措施：五、拆卸安全技术措施： 六、劳动力安排：七、工字钢梁悬挑式吊料平台设计计算：7.1、参数信息7.2、次梁的验算7.3、主梁的验算7.4、钢丝拉绳的内力验算7.5、钢丝拉绳的强度验算7.6、钢丝拉绳拉环的强度验算一、编制说明：海峡文化村住宅一期(溪山温泉晓筑)工程项目槽钢梁悬挑吊料平台施工组织设 计，依据双方签定的合同、施工图纸、《建筑施工高处作业安全技术法律规范》(JGJ80-91)、 《钢结构设计法律规范》(GB517-23)、《建筑施工安全检查标准》(JGJ59-2025)、《建 筑结构荷载法律规范》(GB 509-21)、《建筑结构静力手册》及参考《建筑施工脚手 架有用手册》、《建筑施工安全技术手册》(JSB\7-112-01178-6)、《建筑施工手册》(第 三版)(JSB\7-5025-1048-6/TH)、闽建质安监总［27 ］ 022 号关于印发《省直监工程 建筑施工转料平台安全技术若干规定》的通知而编制。二、设计概况：海峡文化村住宅一期(溪山温泉晓筑)工程槽钢梁悬挑吊料平台，主梁选用 16 号 工字钢，其间距为2.0m，长度 6m、外挑 3.5,内伸 2.5m,主梁外端各设两道直径 22mm、 6x19 型钢丝绳斜拉；固定端选用二道① 18mm U 型钢筋。次梁选用槽钢［14 制作，3.5m 长钢平台设 7 道次梁，其间距为 0.5m，并在平台中间加设一道次梁。三、技术要求：1、防护栏采纳巾 48x3.5 钢管，分别在高 0.5m、1.0m、1.5m 处设立三道，并与 四周工字钢焊接。四周工字钢外侧面及防护栏均刷红白相间的油漆标识，并满布密目 安全网。2、平台每侧设两根巾 22mm(6 19)钢丝绳，每根绳设夹具不少于 4 个。钢丝绳与 卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。3、工字钢制作的水平悬挑梁伸楼层的一端插入在前后各制作巾 20mm 圆钢筋套 环内环形钢筋间隙用木椎卡紧，并且型钢悬挑梁固定末端应采纳 2 个钢筋套环，环形 钢筋预埋安装在砼梁筋、楼板底筋内焊接牢固。4、钢丝绳通过梁上侧模对拉螺栓孔拉接，但两根钢丝绳不得拉结于同一个对拉 螺栓孔，并且预留的梁上预留的孔洞要保证能让上述钢丝绳穿过。5、平台底面设 5cm 厚的脚手板，满铺、铺牢、两端用 8#镀锌铁丝捆紧，并在 四周设 18cm 高的踢脚板。6、悬挑式纲平台外塔接与台外同宽，长为 1m 的水平网。7、平台应在醒目位置悬挂使用限荷载(20N/m2)标识，严禁超载。8、转料平台安装时，钢丝绳应采纳专用...
