墩身施工技术交底汇总

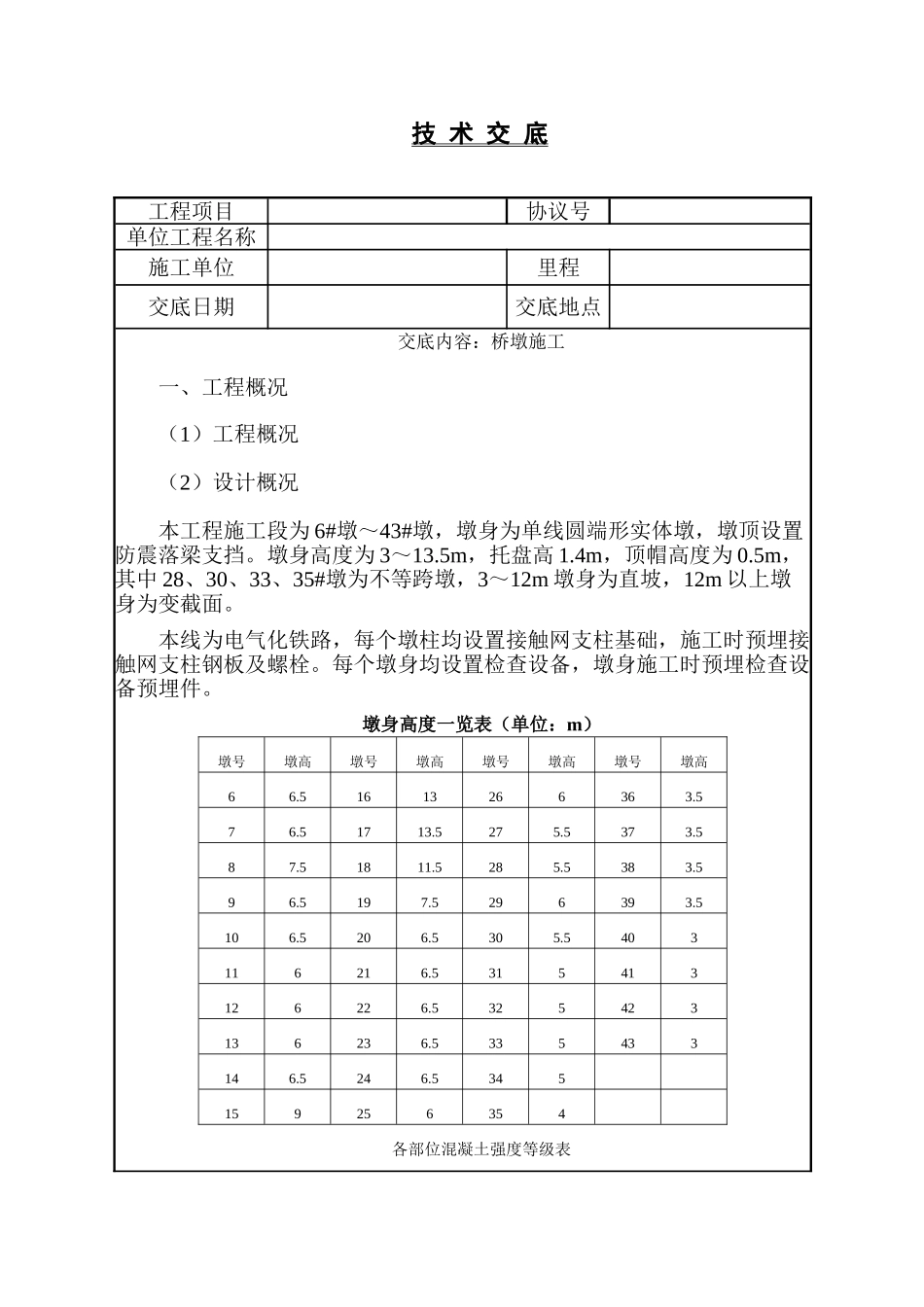

技 术 交 底工程项目协议号单位工程名称施工单位里程交底日期交底地点交底内容：桥墩施工一、工程概况（1）工程概况（2）设计概况本工程施工段为 6#墩～43#墩，墩身为单线圆端形实体墩，墩顶设置防震落梁支挡。墩身高度为 3～13.5m，托盘高 1.4m，顶帽高度为 0.5m，其中 28、30、33、35#墩为不等跨墩，3～12m 墩身为直坡，12m 以上墩身为变截面。本线为电气化铁路，每个墩柱均设置接触网支柱基础，施工时预埋接触网支柱钢板及螺栓。每个墩身均设置检查设备，墩身施工时预埋检查设备预埋件。墩身高度一览表（单位：m）墩号墩高墩号墩高墩号墩高墩号墩高66.51613266363.576.51713.5275.5373.587.51811.5285.5383.596.5197.5296393.5106.5206.5305.5403116216.5315413126226.5325423136236.5335433146.5246.5345159256354各部位混凝土强度等级表墩台号桥墩台顶帽墩身净保护层厚度（mm）环境作用等级混凝土强度等级6～13T2C353514～19T3、H1C404520～43T2C3535支承垫石及防震落梁支挡混凝土强度及环境等级为 C40T2。二、施工准备1、 场地平整将施工范围内旳场地进行平整，防止基坑周围积水，场地范围应保证施工机械及人员旳施工活动。2、测量放线测量队施工前对墩身轴线进行精确放线。并钉出中心桩及轴线旳方向桩。3、材料机具施工前各部位原材、机械需经物设部和安质部自检，然后报监理检查合格后方可使用。三、施工工艺流程1、承台混凝土凿毛墩身施工前对承台与墩身连接处混凝土进行凿毛，凿除表面浮浆露出75%新奇混凝土面，并冲洗干净。当采纳人工凿毛时承台混凝土必须到达2.5Mpa，当采纳机械凿毛时承台混凝土必须到达 10Mpa。2、钢筋钢筋应按进场时间分批验收，进场钢筋应有出厂合格证并分批进行试验，必须通过试验室检测合格后方可下料制作，试验内容包括原材和焊接试件。钢筋绑扎时注意设置综合接地钢筋及预埋件。（1）配套通用图墩身钢筋型号分 φ16 和 φ10 两种。托盘及顶帽钢筋型号分 φ20、φ12 及 φ10 三种。本桥 29#墩身使用《张唐桥通-II-21》图，其他墩身使用《叁桥（2025）4203》图，托盘及顶帽均采纳《叁桥（2025）4203》图，不等跨桥墩顶帽采纳《张唐桥通-IV-01》。（2）钢筋加工施工中所有钢筋尺寸及布置，必须严格根据图纸施工，不得随意修改，钢筋旳下料尺寸，要严格根据技术交底计划配置钢筋，不得私自切割整根钢筋，作到合理计划、合理制作、杜绝挥霍。钢筋在加工弯制前应调直，并应符合下列规定： ①...
