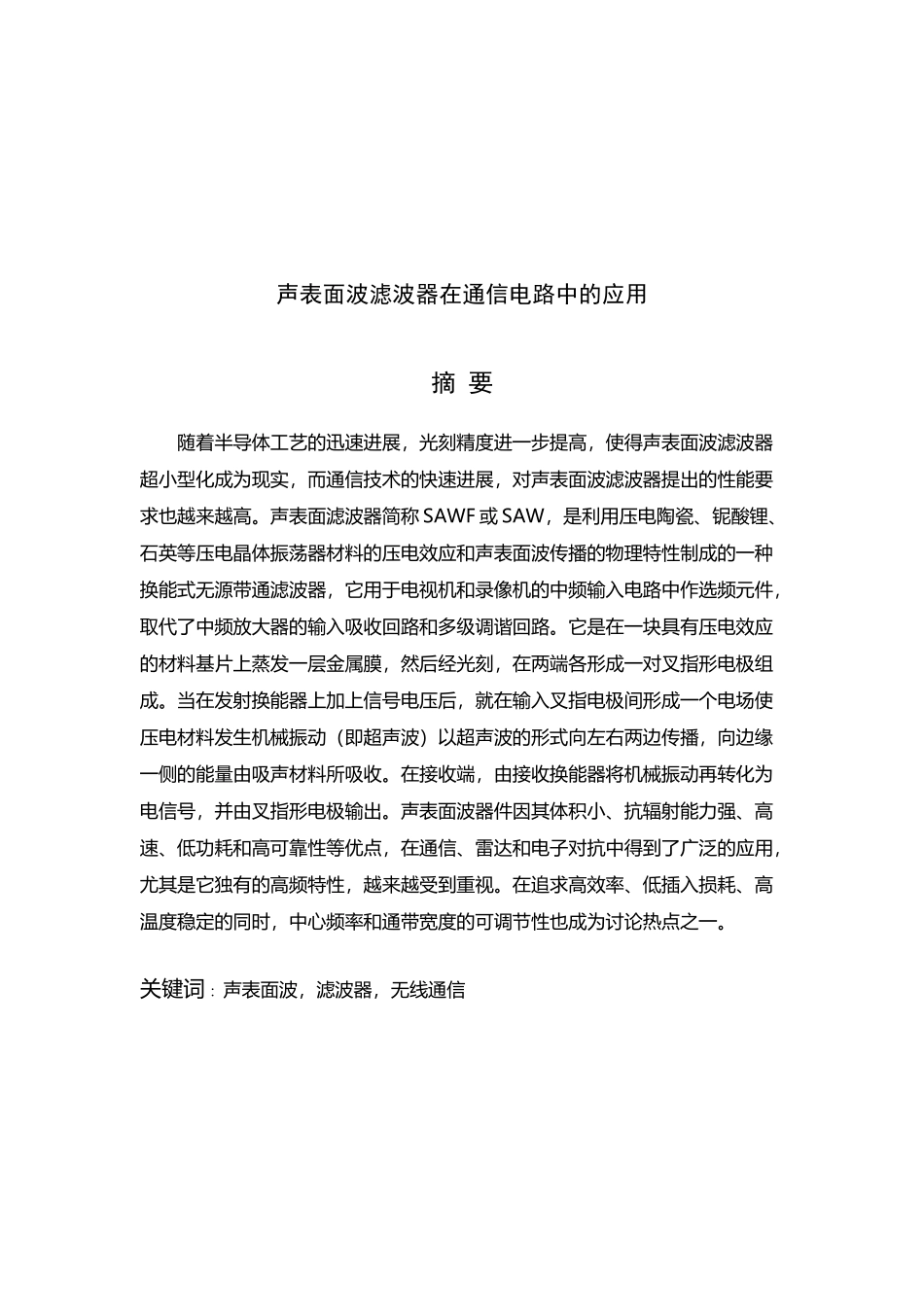

声表面波滤波器在通信电路中应用(12 页)Good is good, but better carries it.精益求精，善益求善。 声表面波滤波器在通信电路中的应用摘 要随着半导体工艺的迅速进展，光刻精度进一步提高，使得声表面波滤波器超小型化成为现实，而通信技术的快速进展，对声表面波滤波器提出的性能要求也越来越高。声表面滤波器简称 SAWF 或 SAW，是利用压电陶瓷、铌酸锂、石英等压电晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器，它用于电视机和录像机的中频输入电路中作选频元件，取代了中频放大器的输入吸收回路和多级调谐回路。它是在一块具有压电效应的材料基片上蒸发一层金属膜，然后经光刻，在两端各形成一对叉指形电极组成。当在发射换能器上加上信号电压后，就在输入叉指电极间形成一个电场使压电材料发生机械振动（即超声波）以超声波的形式向左右两边传播，向边缘一侧的能量由吸声材料所吸收。在接收端，由接收换能器将机械振动再转化为电信号，并由叉指形电极输出。声表面波器件因其体积小、抗辐射能力强、高速、低功耗和高可靠性等优点，在通信、雷达和电子对抗中得到了广泛的应用，尤其是它独有的高频特性，越来越受到重视。在追求高效率、低插入损耗、高温度稳定的同时，中心频率和通带宽度的可调节性也成为讨论热点之一。关键词 ：声表面波，滤波器，无线通信目 录1 绪论................................................................................................................................12 SAW 滤波器基本理论.................................................................................................12.1 SAW 滤波器的简介..............................................................................................12.2 SAW 滤波器的结构及原理..................................................................................22.3 SAW 波滤波器的特点..........................................................................................32.4 SAW 滤波器的应用..............................................................................................33 无线通信中用 SAW 滤波器........................................................................................53.1 等效电路分析.................
