外墙装饰吊篮施工方案

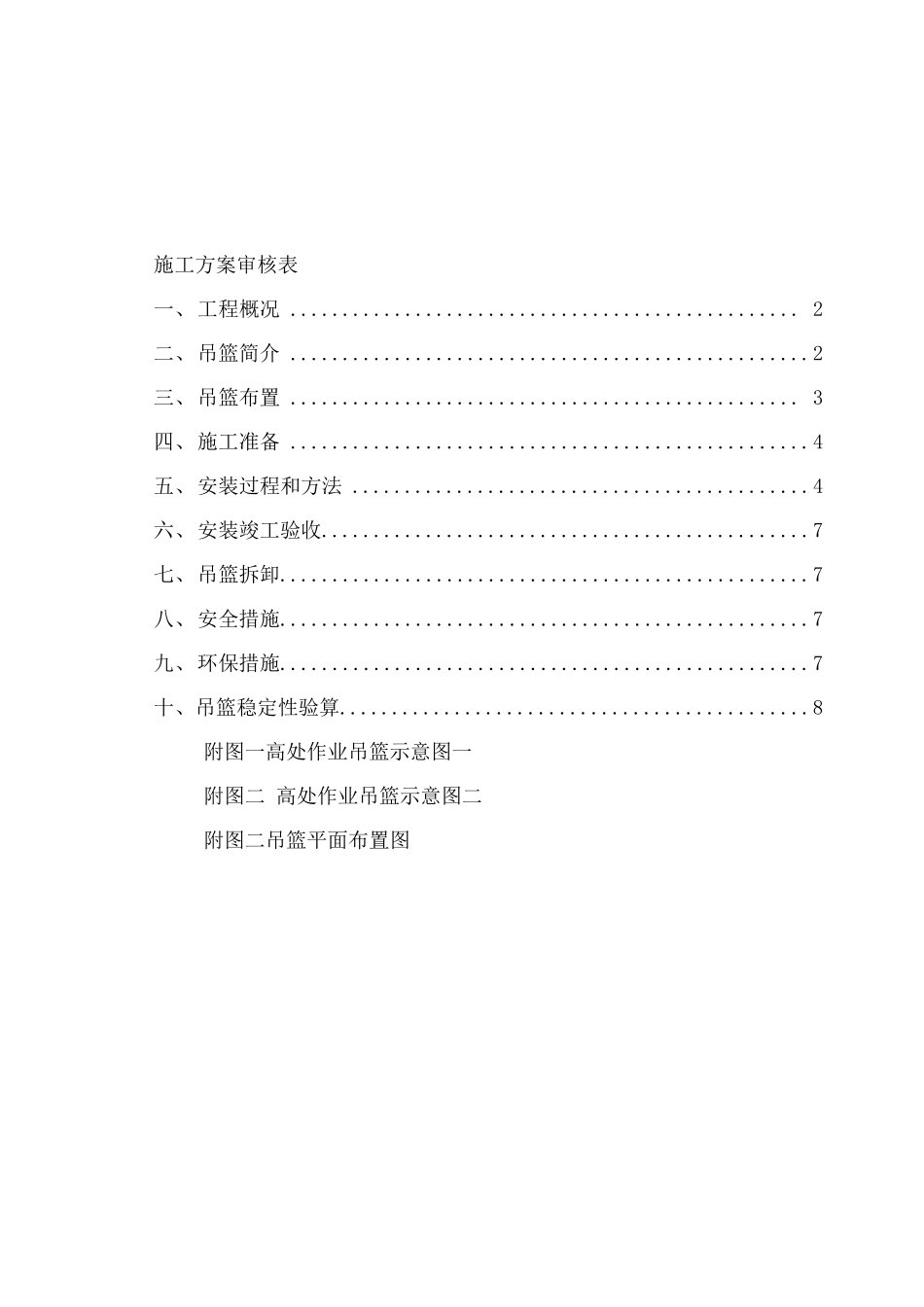

施工方案审核表一、工程概况 ................................................. 2二、吊篮简介 ..................................................2三、吊篮布置 ................................................. 3四、施工准备 ..................................................4五、安装过程和方法 ............................................4六、安装竣工验收...............................................7七、吊篮拆卸...................................................7八、安全措施...................................................7九、环保措施...................................................7十、吊篮稳定性验算.............................................8附图一高处作业吊篮示意图一附图二 高处作业吊篮示意图二附图二吊篮平面布置图高处作业吊篮施工方案一、工程概况工程名称：******南区 1-7#楼；建设地点：2、3#地块；建设单位：地产开发有限公司；施工单位:建筑工程有限公司建筑概述：1#-7#楼，标准层层高 3 米。1#、2#相似，地上 32 层，建筑高 度 96.9 米 ； 3# 、 4# 与 5# 、 6# 相 似 ， 地 上 33 层 ， 建 筑 高 度 99 。 3 米 ； 7#楼，地上 33 层，建筑高度 99。45 米。二、高处作业吊篮简介1、吊篮型号 ZLP630，整机外形详见附图一，主要技术性能参数如下:项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台（长 X 宽 X 高）最大组合长度 6mx 宽度 0。69mx 前栏高 1。1m/后栏高 0。8m额定升降速度9.3m/min提升机型号LTD6.30功率3kW每台吊篮两台电机各 1.5kW电压三相 380V、50HZ三相五线制配电制动力矩15 N - m安全锁型号LSG20每个吊篮两只安全锁允许冲击力20 kN锁绳角度1悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.3m最大伸出量不大于 1.7m悬挂支架调节高度1。1m 1。8m调节间距 10cm镀锌钢丝绳4 X 25Fi+PP-①8.3破断拉力＞51.8kN质量平衡配重9kg实际安装时偏于安全，每台 1t悬挂机构3kg不含配重整机（除配重）776kg含最长平台 6m 金属构件及电器11#7# 楼外墙装饰工程 高处作业吊篮施工方案 1#7#楼外墙装饰工程主电源电缆线3 x 2。5+2 x 1。5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气...
