外架工程施工方案

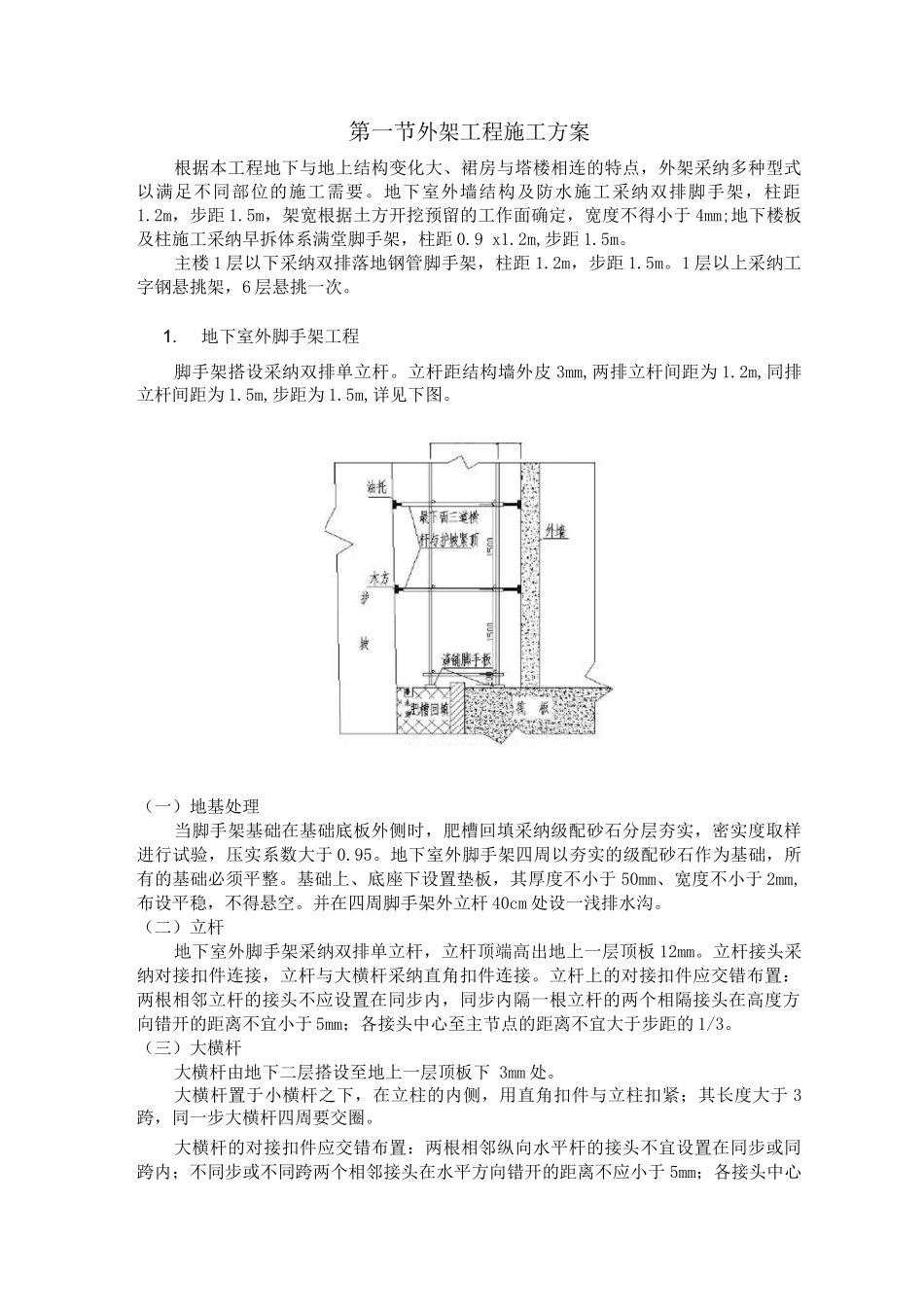

第一节外架工程施工方案根据本工程地下与地上结构变化大、裙房与塔楼相连的特点，外架采纳多种型式以满足不同部位的施工需要。地下室外墙结构及防水施工采纳双排脚手架，柱距1.2m，步距 1.5m，架宽根据土方开挖预留的工作面确定，宽度不得小于 4mm;地下楼板及柱施工采纳早拆体系满堂脚手架，柱距 0.9 x1.2m,步距 1.5m。主楼 1 层以下采纳双排落地钢管脚手架，柱距 1.2m，步距 1.5m。1 层以上采纳工字钢悬挑架，6 层悬挑一次。1.地下室外脚手架工程脚手架搭设采纳双排单立杆。立杆距结构墙外皮 3mm,两排立杆间距为 1.2m,同排立杆间距为 1.5m,步距为 1.5m,详见下图。（一）地基处理当脚手架基础在基础底板外侧时，肥槽回填采纳级配砂石分层夯实，密实度取样进行试验，压实系数大于 0.95。地下室外脚手架四周以夯实的级配砂石作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于 50mm、宽度不小于 2mm,布设平稳，不得悬空。并在四周脚手架外立杆 40cm 处设一浅排水沟。（二）立杆地下室外脚手架采纳双排单立杆，立杆顶端高出地上一层顶板 12mm。立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 5mm；各接头中心至主节点的距离不宜大于步距的 1/3。（三）大横杆大横杆由地下二层搭设至地上一层顶板下 3mm 处。大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于 3跨，同一步大横杆四周要交圈。大横杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 5mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3（四）小横杆每一立杆与大横杆相交点处（即主节点），设置一根小横杆，并采纳直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于 15cm。小横杆间距应与立杆间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设 1 ~2 根小横杆，其最大间距不大于 75cm。小横杆伸出外排大横杆边缘距离不小于 10cm ；伸出里排大横杆距结构外边缘15cm，且长度不大于 25cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。（五）纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距底座上皮 20cm 处的立柱上，横向...
