外架悬挑防护棚施工方案

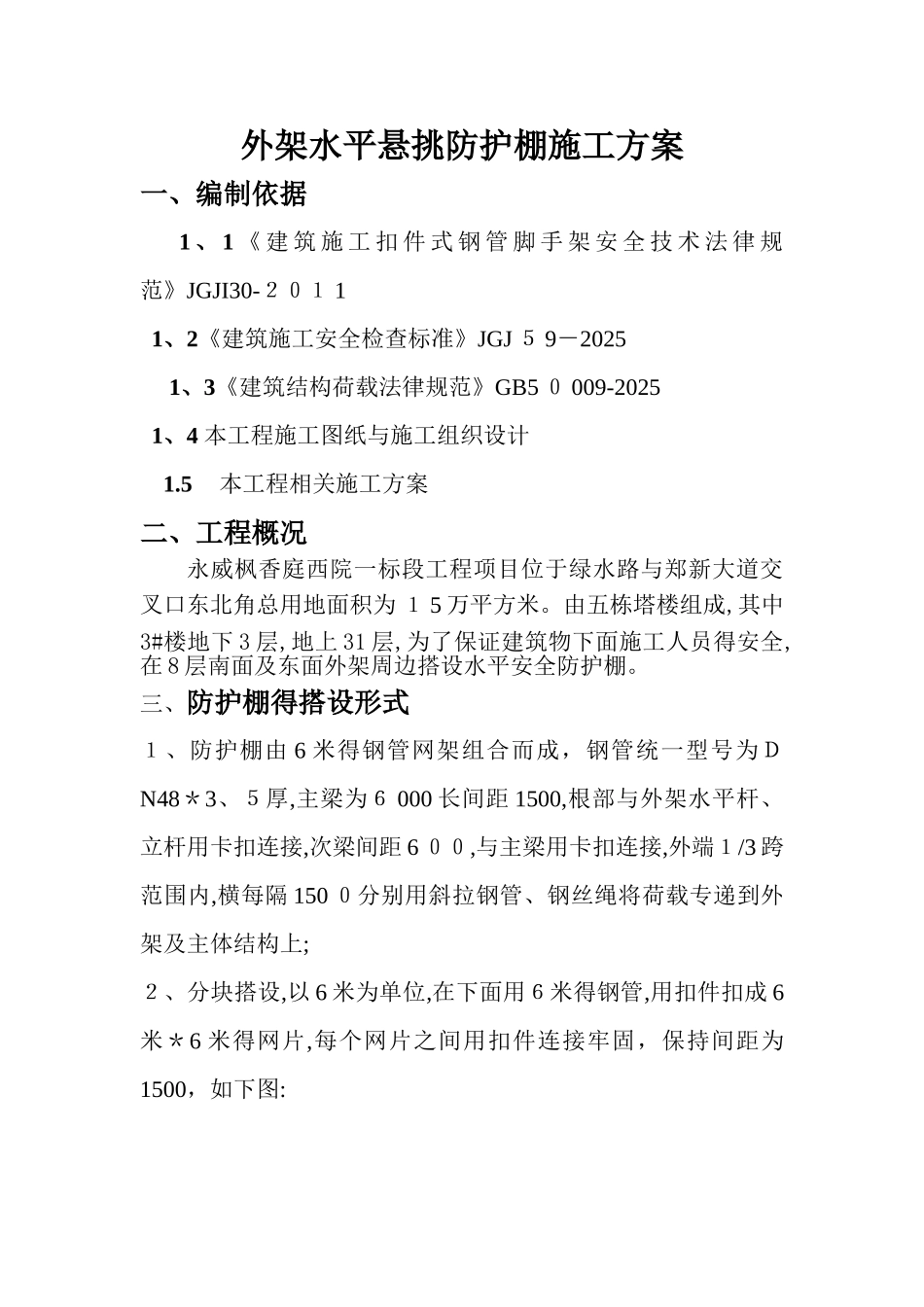

外架水平悬挑防护棚施工方案一、编制依据 1 、 1 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规范》JGJI30-２０１ 1 1、2《建筑施工安全检查标准》JGJ ５ 9－2025 1、3《建筑结构荷载法律规范》GB5 ０ 009-2025 1、4 本工程施工图纸与施工组织设计1.5本工程相关施工方案二、工程概况永威枫香庭西院一标段工程项目位于绿水路与郑新大道交叉口东北角总用地面积为 １ 5 万平方米。由五栋塔楼组成,其中3#楼地下 3 层,地上 31 层,为了保证建筑物下面施工人员得安全,在 8 层南面及东面外架周边搭设水平安全防护棚。三、防护棚得搭设形式１、防护棚由 6 米得钢管网架组合而成，钢管统一型号为ＤN48＊3、５厚,主梁为６ 000 长间距 1500,根部与外架水平杆、立杆用卡扣连接,次梁间距 6 ００,与主梁用卡扣连接,外端１/3 跨范围内,横每隔 150 ０分别用斜拉钢管、钢丝绳将荷载专递到外架及主体结构上;２、分块搭设,以 6 米为单位,在下面用６米得钢管,用扣件扣成 6米＊6 米得网片,每个网片之间用扣件连接牢固，保持间距为1500，如下图:3、根据法律规范与工程实际要求,在钢管网架上分别设置安全网、钢丝网与警示标志等安全标得物。 四、材料要求1、钢管：采纳Ｄ N48*３、5 焊管,材质应符合 GB/Ｔ 13793 或ＧB/T ３ 092 规定,质量应符合 GB7 ０ 0-７ 9《普通碳素结构钢技术要求》中 Q23 ５ A 钢要求。弯曲变形、锈蚀钢管不得使用;脚手架钢管每根最大质量不应大于 25 ｋ g、2、扣件:扣件及其附件符合 GB ９ 78-67 可锻铁分类及技术条件﹥得规定,机械性能不低于ＫＴ 33－8 得可煅铁得制作性能,其附件得制造材料应符合 G Ｂ 700-79 中 A3 钢得规定,螺纹应符合GB19 ６-８ 1《普通螺纹》得规定,垫圈应符合 G Ｂ 95-7 ６《垫圈》得规定。扣件与钢管得贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件得旋转面间隙小于 1 ｍ m,扣件表面应进行防锈处理。脚手架采纳得扣件，在螺拧紧扭力矩 6 ５ N、ｍ,不得发生破坏。4、脚手板:采纳铁板网片。4、安全网:采纳密目式安全网。五、防护棚受力计算1、计算模型简化2、本工程得防护棚主要起安全防护作用,防止高空附物直接落地 ， 考 虑 施 工 荷 载 、 自 重 及 附 物 荷 载 。 模 型 简 化 如 图5、1、1：3、简化模型为主梁根部两个固定铰支座,垂直荷载...
