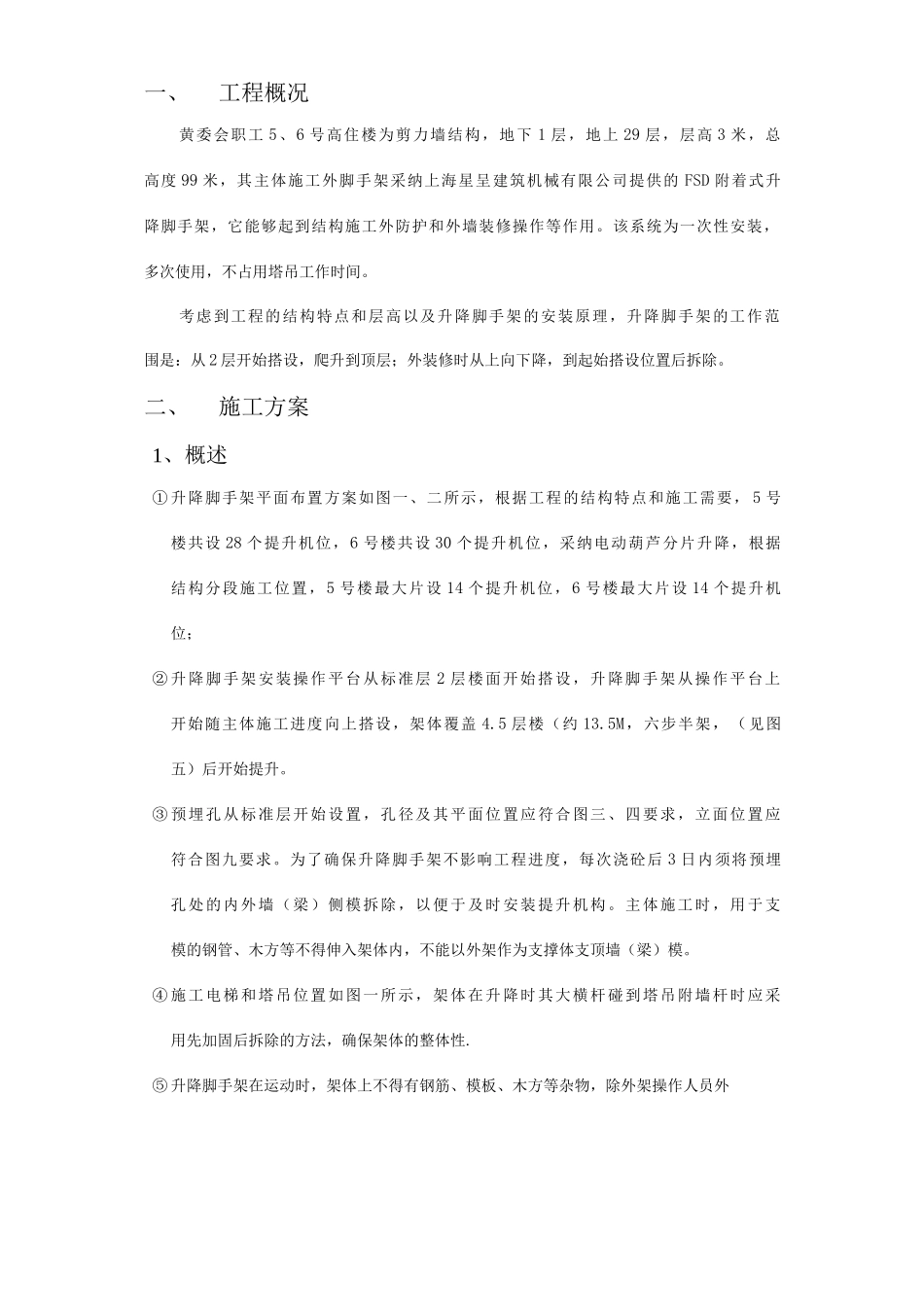

黄委会机关职工 5、6 号住宅楼FSD 附着式升降脚手架施工组织设计编制：校对：审批：上海星呈建筑机械有限公司10:26 AM星呈施工新技术施工组织设计附着式升降脚手架一、工程概况黄委会职工 5、6 号高住楼为剪力墙结构，地下 1 层，地上 29 层，层高 3 米，总高度 99 米，其主体施工外脚手架采纳上海星呈建筑机械有限公司提供的 FSD 附着式升降脚手架，它能够起到结构施工外防护和外墙装修操作等作用。该系统为一次性安装，多次使用，不占用塔吊工作时间。考虑到工程的结构特点和层高以及升降脚手架的安装原理，升降脚手架的工作范围是：从 2 层开始搭设，爬升到顶层；外装修时从上向下降，到起始搭设位置后拆除。二、施工方案1、概述① 升降脚手架平面布置方案如图一、二所示，根据工程的结构特点和施工需要， 5 号楼共设 28 个提升机位，6 号楼共设 30 个提升机位，采纳电动葫芦分片升降，根据结构分段施工位置，5 号楼最大片设 14 个提升机位，6 号楼最大片设 14 个提升机位；② 升降脚手架安装操作平台从标准层 2 层楼面开始搭设，升降脚手架从操作平台上开始随主体施工进度向上搭设，架体覆盖 4.5 层楼（约 13.5M，六步半架，（见图五）后开始提升。③ 预埋孔从标准层开始设置，孔径及其平面位置应符合图三、四要求，立面位置应符合图九要求。为了确保升降脚手架不影响工程进度，每次浇砼后 3 日内须将预埋孔处的内外墙（梁）侧模拆除，以便于及时安装提升机构。主体施工时，用于支模的钢管、木方等不得伸入架体内，不能以外架作为支撑体支顶墙（梁）模。④ 施工电梯和塔吊位置如图一所示，架体在升降时其大横杆碰到塔吊附墙杆时应采用先加固后拆除的方法，确保架体的整体性.⑤ 升降脚手架在运动时，架体上不得有钢筋、模板、木方等杂物，除外架操作人员外星呈施工新技术施工组织设计附着式升降脚手架其它工种人员不得在架体上施工或走动.三、升降脚手架技术性能指标架体高度约 13。5m允许施工荷载 3 x2KN/iw主框架导轨垂直偏差＜± 20mm架体廊道宽度 0。9m架体离墙距离 0。45m电动功率 0.5KW四、组织机构1、升降脚手架施工组织机构施工场地项目经理部总指挥主管工程师机械工程师—主管安全员I爬架专业组组长架子工。7 辅助工架体步高 1。8m两提升点最大水平间距 6m预埋件垂直偏差＜±20mm架体自重 2 3T架体立杆间距最大 1.8m额定提升荷载 10T星呈施工新技术施工组织设计附着式升降脚...
