外脚手架工程施工方案Word文档

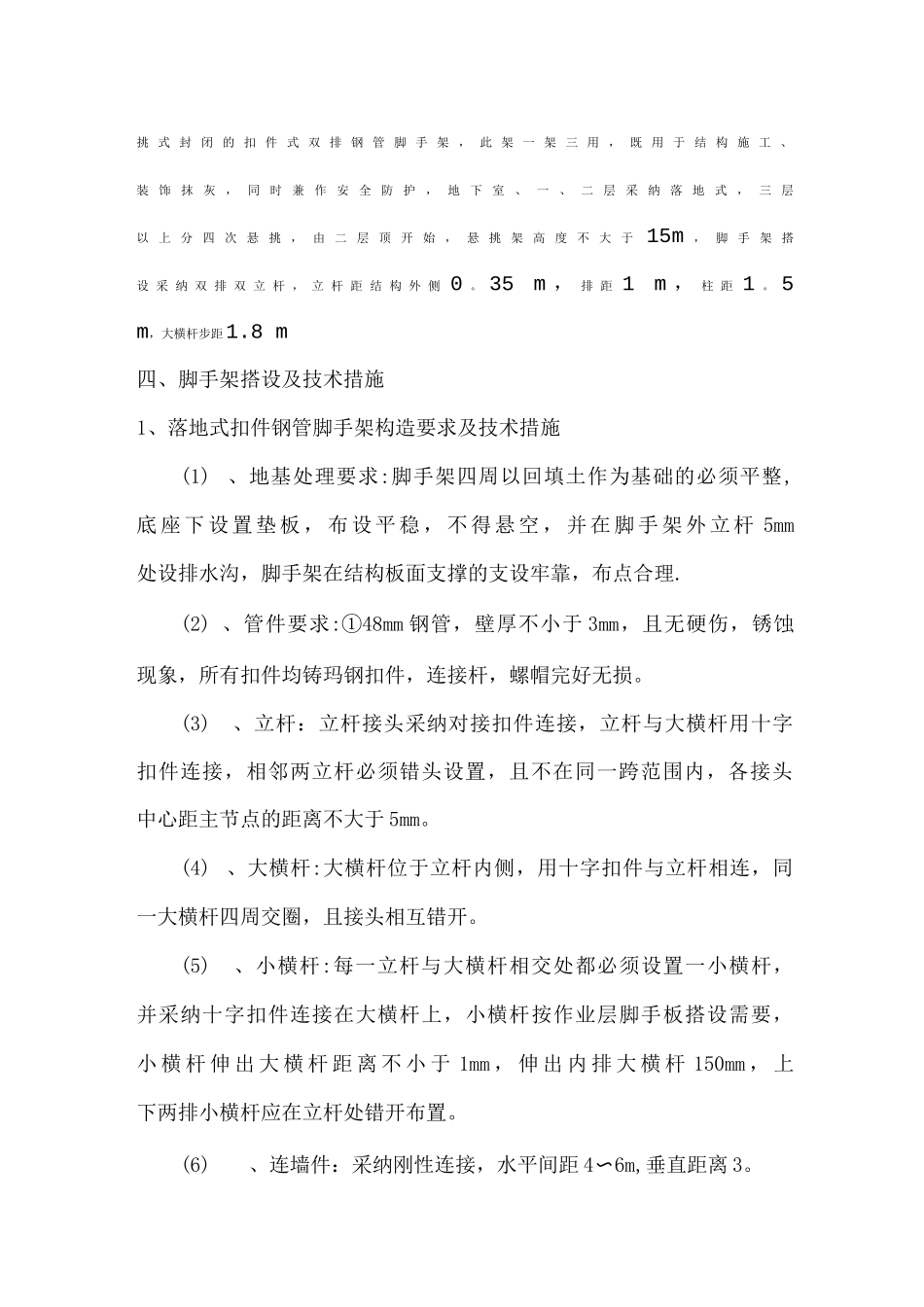

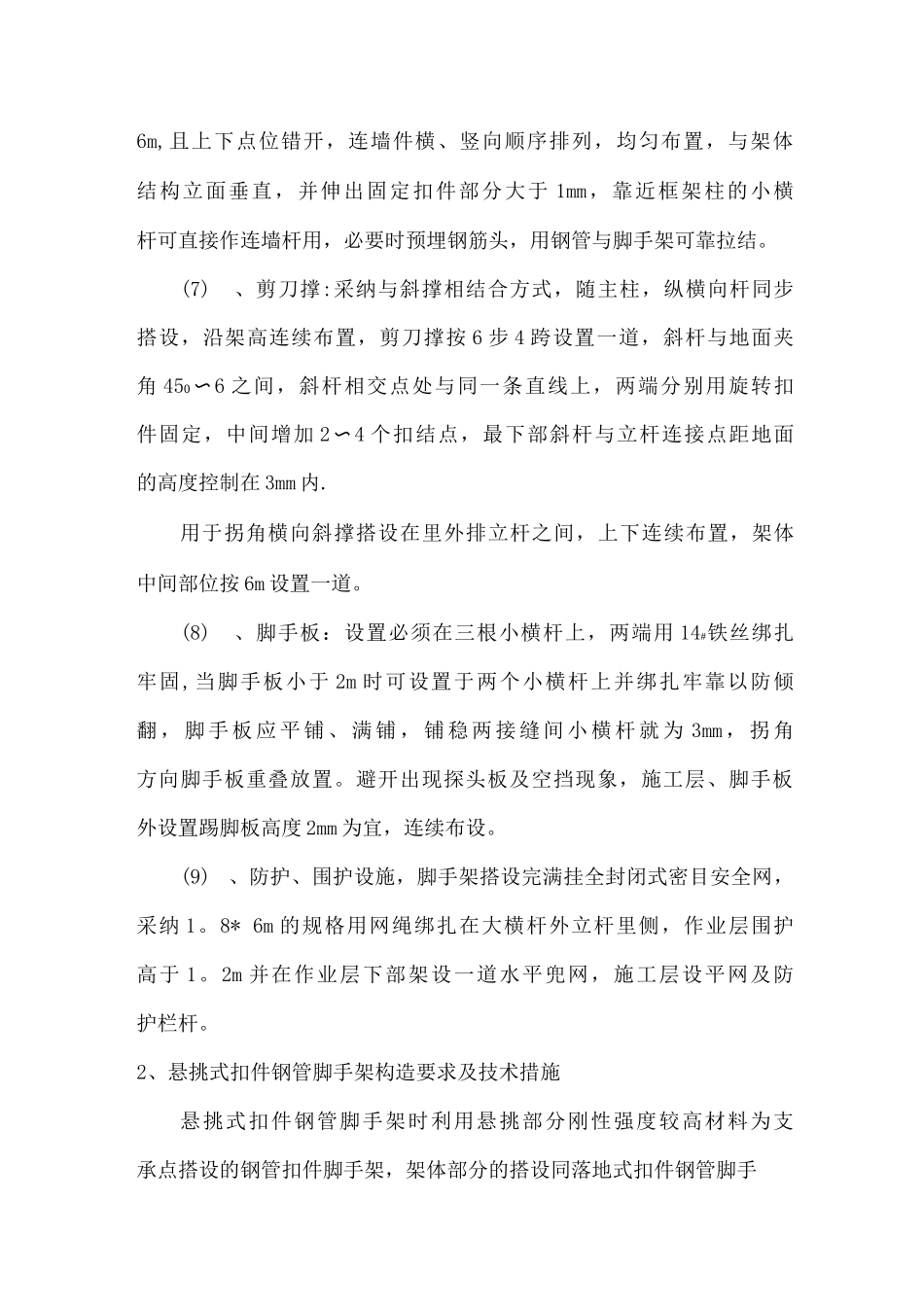

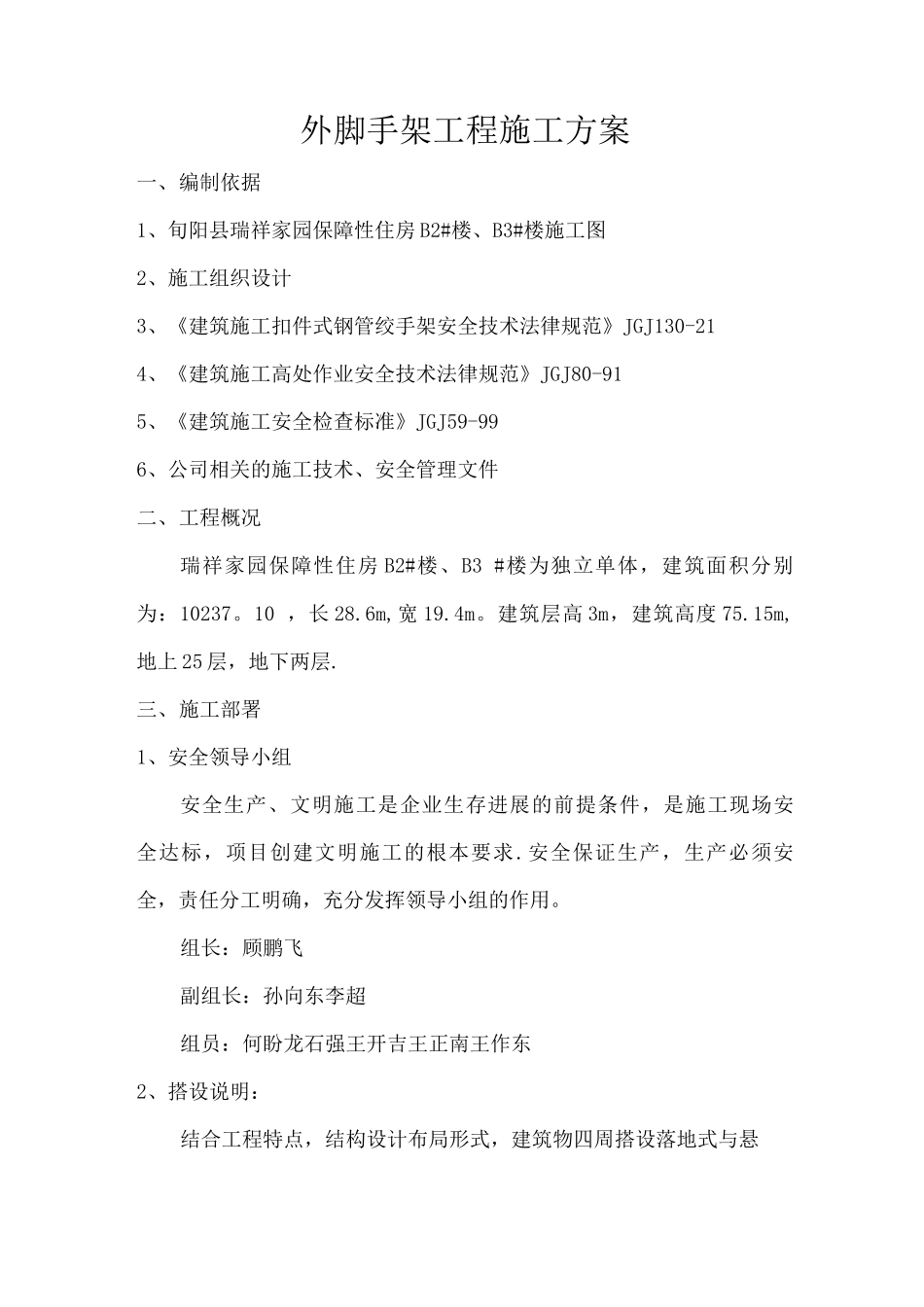

外脚手架工程施工方案一、编制依据1、旬阳县瑞祥家园保障性住房 B2#楼、B3#楼施工图2、施工组织设计3、《建筑施工扣件式钢管绞手架安全技术法律规范》JGJ130-214、《建筑施工高处作业安全技术法律规范》JGJ80-915、《建筑施工安全检查标准》JGJ59-996、公司相关的施工技术、安全管理文件二、工程概况瑞祥家园保障性住房 B2#楼、B3 #楼为独立单体，建筑面积分别为：10237。10 ，长 28.6m,宽 19.4m。建筑层高 3m，建筑高度 75.15m,地上 25 层，地下两层.三、施工部署1、安全领导小组安全生产、文明施工是企业生存进展的前提条件，是施工现场安全达标，项目创建文明施工的根本要求.安全保证生产，生产必须安全，责任分工明确，充分发挥领导小组的作用。组长：顾鹏飞副组长：孙向东李超组员：何盼龙石强王开吉王正南王作东2、搭设说明：结合工程特点，结构设计布局形式，建筑物四周搭设落地式与悬挑 式 封 闭 的 扣 件 式 双 排 钢 管 脚 手 架 ， 此 架 一 架 三 用 ， 既 用 于 结 构 施 工 、装 饰 抹 灰 ， 同 时 兼 作 安 全 防 护 ， 地 下 室 、 一 、 二 层 采 纳 落 地 式 ， 三 层以 上 分 四 次 悬 挑 ， 由 二 层 顶 开 始 ， 悬 挑 架 高 度 不 大 于 15m ， 脚 手 架 搭设 采 纳 双 排 双 立 杆 ， 立 杆 距 结 构 外 侧 0 。 35 m ， 排 距 1 m ， 柱 距 1 。 5m，大横杆步距1.8 m四、脚手架搭设及技术措施1、落地式扣件钢管脚手架构造要求及技术措施(1) 、地基处理要求:脚手架四周以回填土作为基础的必须平整,底 座 下 设 置 垫 板 ， 布 设 平 稳 ， 不 得 悬 空 ， 并 在 脚 手 架 外 立 杆 5mm处设排水沟，脚手架在结构板面支撑的支设牢靠，布点合理.(2) 、管件要求:①48mm 钢管，壁厚不小于 3mm，且无硬伤，锈蚀现象，所有扣件均铸玛钢扣件，连接杆，螺帽完好无损。(3)、立杆：立杆接头采纳对接扣件连接，立杆与大横杆用十字扣件连接，相邻两立杆必须错头设置，且不在同一跨范围内，各接头中心距主节点的距离不大于 5mm。(4) 、大横杆:大横杆位于立杆内侧，用十字扣件与立杆相连，同一大横杆四周交圈，且接头相互错开。(5)、小横杆:每一立杆与大横杆相交处都必须设置一小横杆，并采纳十字扣件连接在大横杆上，小横杆按作业层脚手板搭设需要，小 横 杆 伸 ...
