多功能电力表液晶说明书

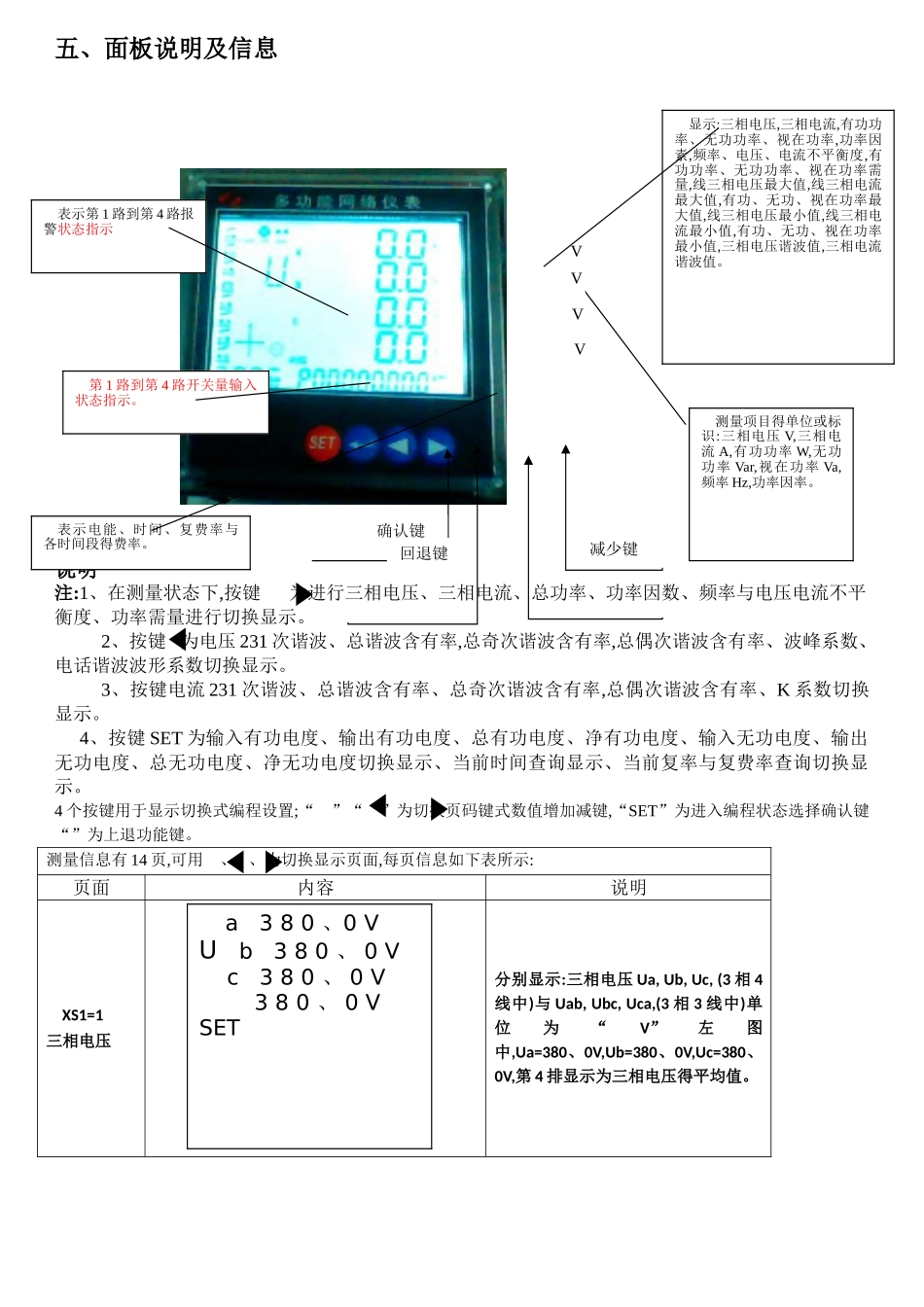

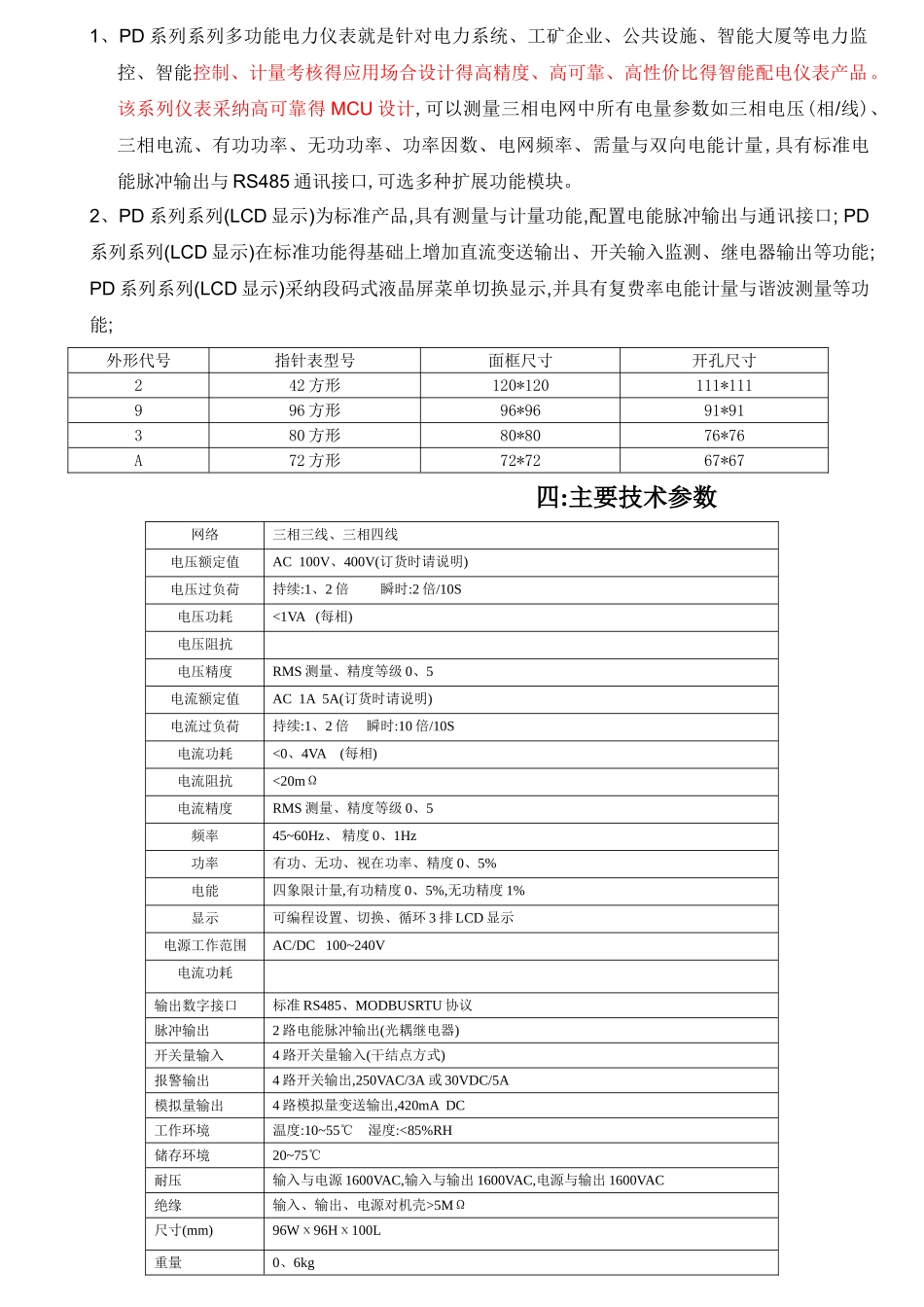

PD 系列(LCD)多功能网络(谐波)电力仪表用户手册 施 瑞 德 电 气 有 限 公 司 目 录1、产品特点…………………………………………………………………………………32、仪表型号…………………………………………………………………………………33、型号说明…………………………………………………………………………………44、主要技术参数……………………………………………………………………………55、面板说明及信息…………………………………………………………………………66、操作流程…………………………………………………………………………………107、操作说明…………………………………………………………………………………138、输出功能…………………………………………………………………………………159、通信协议…………………………………………………………………………………1610、外形及安装开口尺寸………………………………………………………………… 2011、接线图………………………………………………………………………………… 21一、产品特点⊙测量项目:电压/电流/有功功率/无功功率/频率/功率因率/四象电能等,共 28 个电参数 ⊙4 路开关量输入与 4 路开关量输出;输入/输出全隔离 ⊙具有效值测量; ⊙具有可编程变送输出功能,可对电压/电流/有功功率/无功功率/频率/功率因数变送输出 ⊙具有 RS485 数字接口,采纳 Modbus RTU 通信协议 ⊙具有二路电能脉冲输出;四路可编程报警;显示编程设置输入参数⊙对有功电度/无功电度具有掉电保护功能 ⊙具有 231 次谐波测量功能 ⊙具有需量测量功能 ⊙具有 8 时段 4 费率功能; 该系列仪表可广泛应用于控制系统、SCADA 系统与能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中;有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数得特点。 警告 假如不按说明书操作会发生意外,而且会导致产品毁坏。 二、 仪表型号 1、PD 系列系列多功能电力仪表就是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核得应用场合设计得高精度、高可靠、高性价比得智能配电仪表产品。该系列仪表采纳高可靠得 MCU 设计,可以测量三相电网中所有电量参数如三相电压(相/线)、三相电流、有功功率、无功功率、功率因数、电网频率、需量与双向电能计量...
