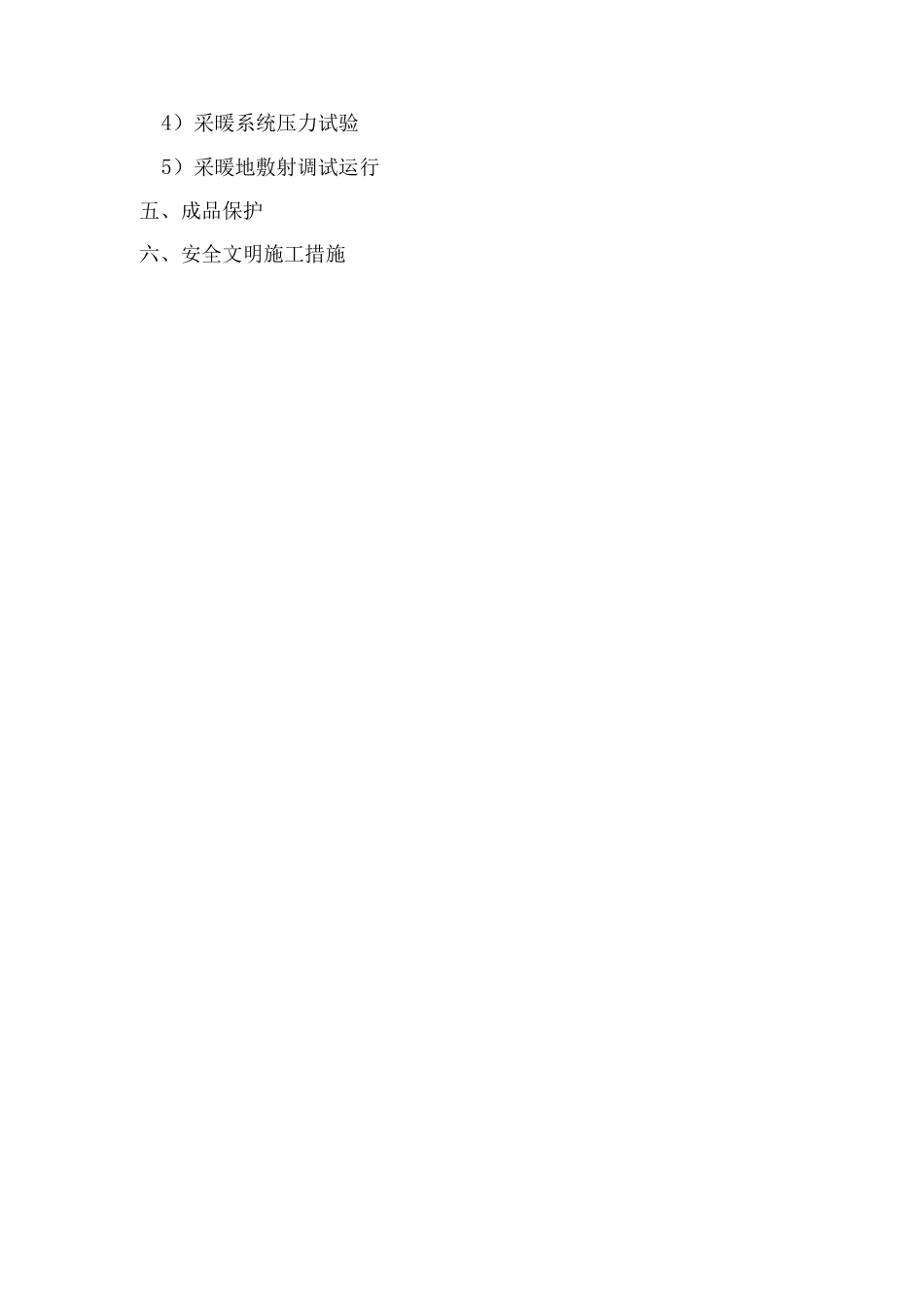

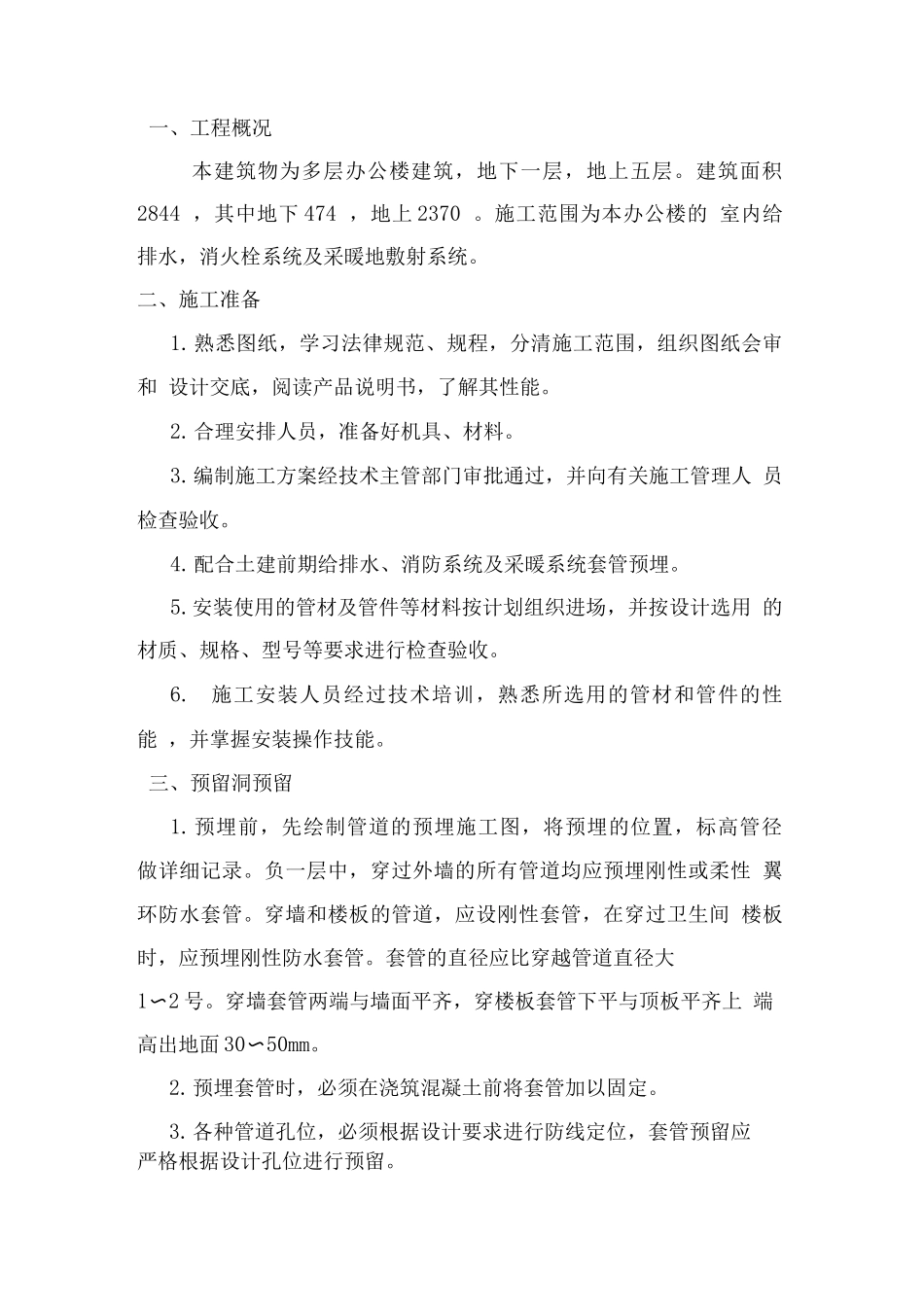

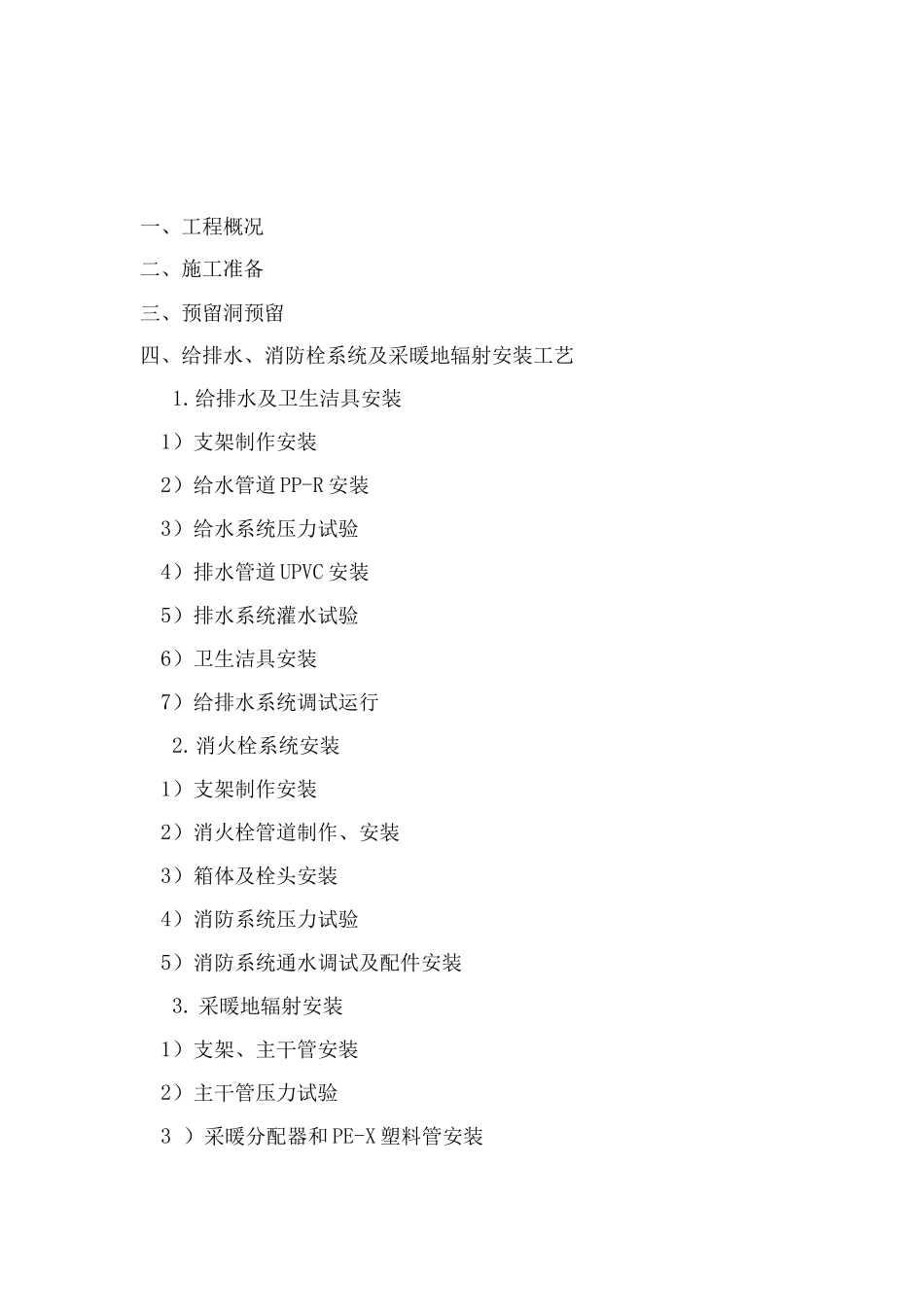

一、工程概况二、施工准备三、预留洞预留四、给排水、消防栓系统及采暖地辐射安装工艺1.给排水及卫生洁具安装1）支架制作安装2）给水管道 PP-R 安装3）给水系统压力试验4）排水管道 UPVC 安装5）排水系统灌水试验6）卫生洁具安装7）给排水系统调试运行2.消火栓系统安装1）支架制作安装2）消火栓管道制作、安装3）箱体及栓头安装4）消防系统压力试验5）消防系统通水调试及配件安装3. 采暖地辐射安装1）支架、主干管安装2）主干管压力试验3 ）采暖分配器和 PE-X 塑料管安装4）采暖系统压力试验5）采暖地敷射调试运行五、成品保护六、安全文明施工措施一、工程概况本建筑物为多层办公楼建筑，地下一层，地上五层。建筑面积 2844 ，其中地下 474 ，地上 2370 。施工范围为本办公楼的 室内给排水，消火栓系统及采暖地敷射系统。二、施工准备1.熟悉图纸，学习法律规范、规程，分清施工范围，组织图纸会审和 设计交底，阅读产品说明书，了解其性能。2.合理安排人员，准备好机具、材料。3.编制施工方案经技术主管部门审批通过，并向有关施工管理人 员检查验收。4.配合土建前期给排水、消防系统及采暖系统套管预埋。5.安装使用的管材及管件等材料按计划组织进场，并按设计选用 的材质、规格、型号等要求进行检查验收。6.施工安装人员经过技术培训，熟悉所选用的管材和管件的性能 ，并掌握安装操作技能。三、预留洞预留1.预埋前，先绘制管道的预埋施工图，将预埋的位置，标高管径 做详细记录。负一层中，穿过外墙的所有管道均应预埋刚性或柔性 翼环防水套管。穿墙和楼板的管道，应设刚性套管，在穿过卫生间 楼板时，应预埋刚性防水套管。套管的直径应比穿越管道直径大1〜2 号。穿墙套管两端与墙面平齐，穿楼板套管下平与顶板平齐上 端高出地面 30〜50mm。2.预埋套管时，必须在浇筑混凝土前将套管加以固定。3.各种管道孔位，必须根据设计要求进行防线定位，套管预留应严格根据设计孔位进行预留。4.安装套管时必须认真做好定位并做垂线，并按上部预留的高度 做好固定。四、给排水、消防栓系统及采暖地敷射安装工艺给排水及卫生洁具安装1.支架制作、安装1）给排水系统管道支、吊架在制作下料、钻孔时均不得用火焰 切割方法，型钢的下料采纳切割机。孔位的加工采纳台式钻床，支 吊架的焊接材料采纳 J422。支架的管卡采纳标准镀锌件，支架在制 作完毕后采纳防腐处理。2）管道支架的安装，采纳膨胀螺栓将支架底板与结构墙体进行 固...
