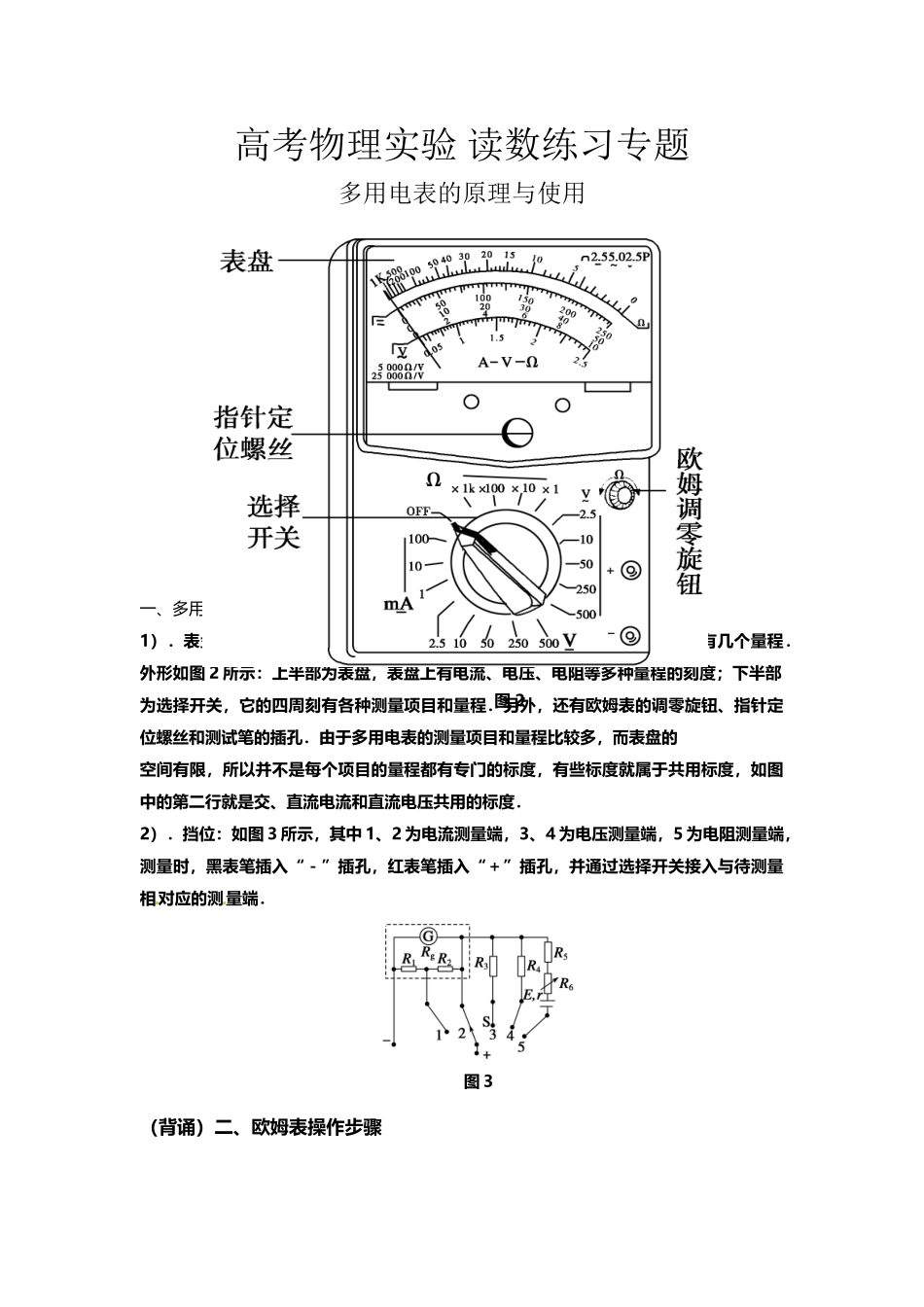

多用电表-的原理与使用(精心整理)(9 页)Good is good, but better carries it.精益求精，善益求善。 高考物理实验 读数练习专题多用电表的原理与使用一、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图 2 所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图 3 所示，其中 1、2 为电流测量端，3、4 为电压测量端，5 为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图 3（背诵）二、欧姆表操作步骤图 2 1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。 2．选挡：选择开关置于欧姆表“×1”挡。 3．表笔短接欧姆调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。 4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。 5．换一个待测电阻，重复以上 2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。 6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。数据处理1．测电阻时，电阻值等于指针的示数与倍率的乘积，指针示数的读数一般读两位有效数字．2．测电流和电压时，假如所读表盘的最小刻度为 1、0.1、0.01 等，读数时应读到最小 刻度的下一位，若表盘的最小刻度为 0.2、0.02、0.5、0.05 等，读数时只读到与最小刻度位数相同即可（背诵）误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时更换新电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右疏特点．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近．4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值...
