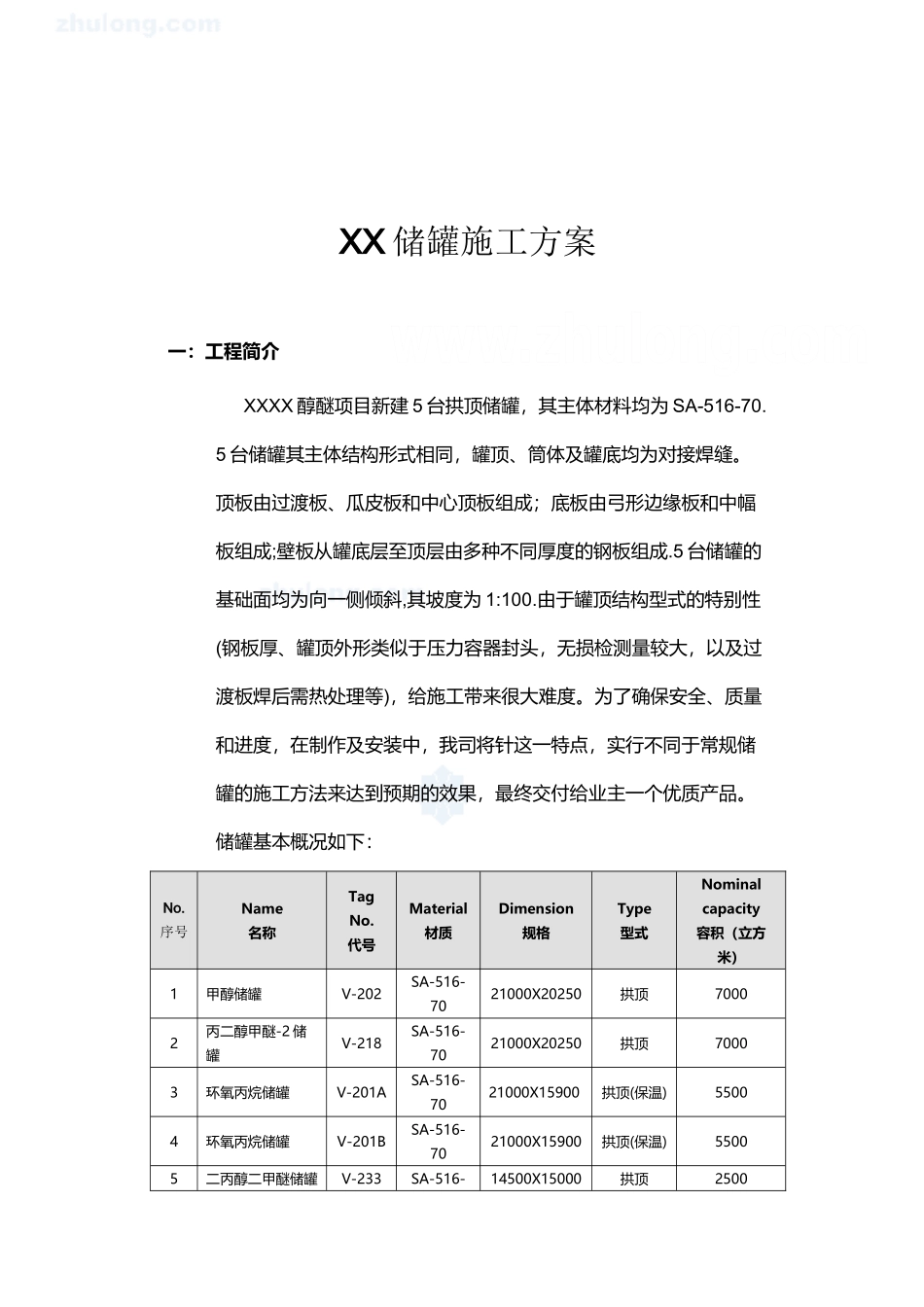

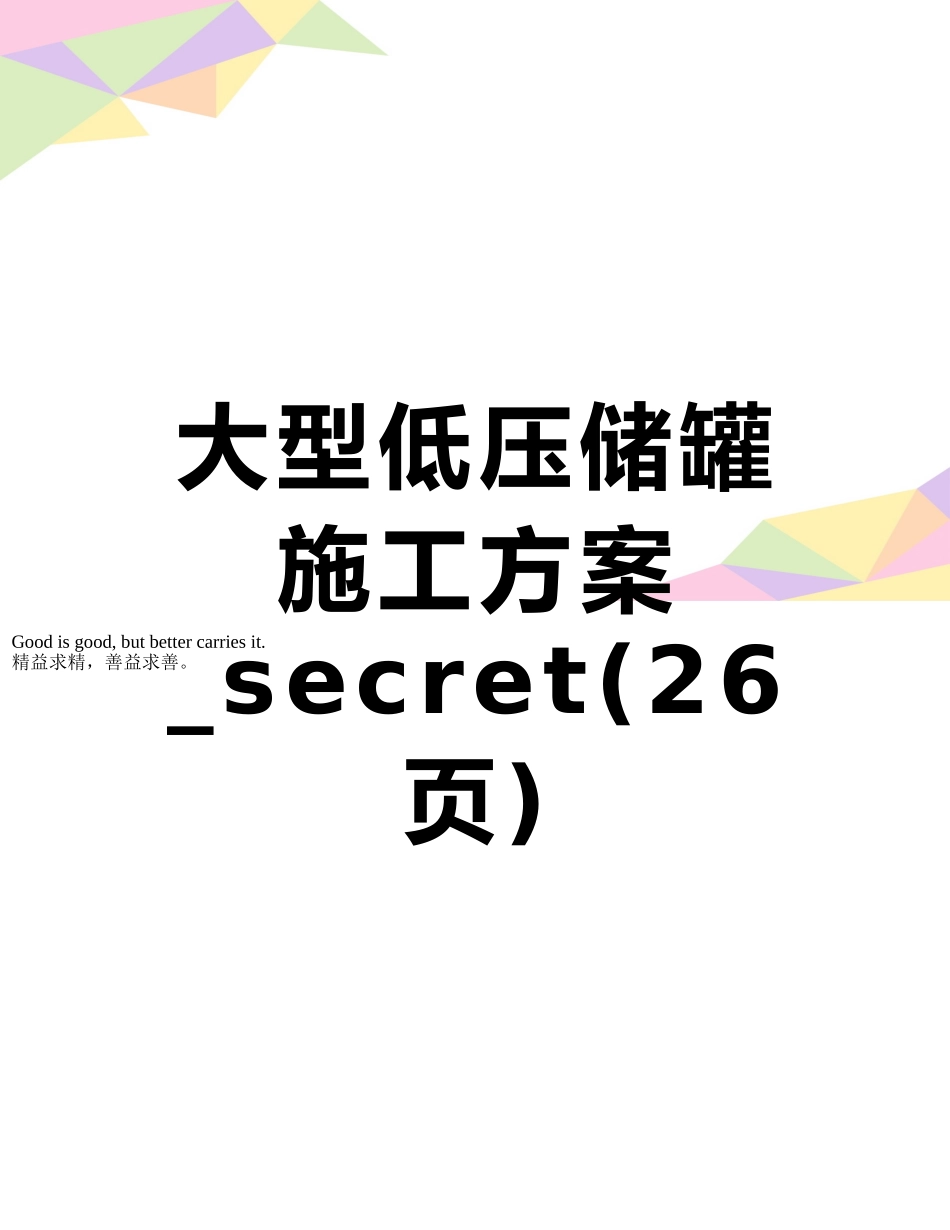

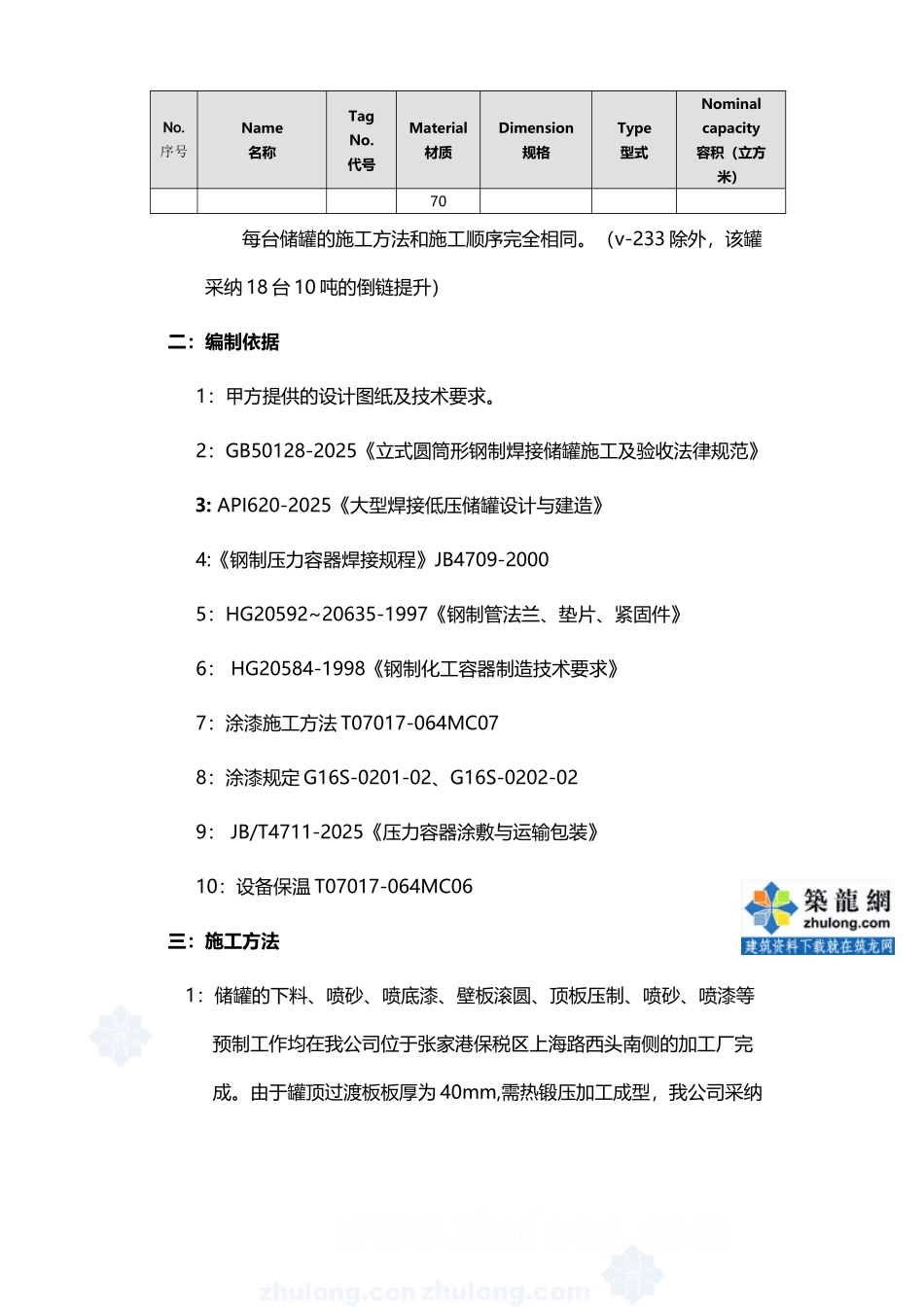

大型低压储罐施工方案_secret(26页)Good is good, but better carries it.精益求精,善益求善。XX 储罐施工方案一:工程简介XXXX 醇醚项目新建 5 台拱顶储罐,其主体材料均为 SA-516-70. 5 台储罐其主体结构形式相同,罐顶、筒体及罐底均为对接焊缝。顶板由过渡板、瓜皮板和中心顶板组成;底板由弓形边缘板和中幅板组成;壁板从罐底层至顶层由多种不同厚度的钢板组成.5 台储罐的基础面均为向一侧倾斜,其坡度为 1:100.由于罐顶结构型式的特别性(钢板厚、罐顶外形类似于压力容器封头,无损检测量较大,以及过渡板焊后需热处理等),给施工带来很大难度。为了确保安全、质量和进度,在制作及安装中,我司将针这一特点,实行不同于常规储罐的施工方法来达到预期的效果,最终交付给业主一个优质产品。 储罐基本概况如下:No.序号Name名称Tag No.代号Material材质Dimension规格Type型式Nominal capacity容积(立方米)1甲醇储罐V-202SA-516-7021000X20250拱顶70002丙二醇甲醚-2 储罐V-218SA-516-7021000X20250拱顶70003环氧丙烷储罐V-201ASA-516-7021000X15900拱顶(保温)55004环氧丙烷储罐V-201BSA-516-7021000X15900拱顶(保温)55005二丙醇二甲醚储罐V-233SA-516-14500X15000拱顶2500No.序号Name名称Tag No.代号Material材质Dimension规格Type型式Nominal capacity容积(立方米)70每台储罐的施工方法和施工顺序完全相同。(v-233 除外,该罐采纳 18 台 10 吨的倒链提升)二:编制依据1:甲方提供的设计图纸及技术要求。2:GB50128-2025《立式圆筒形钢制焊接储罐施工及验收法律规范》3: API620-2025《大型焊接低压储罐设计与建造》4:《钢制压力容器焊接规程》JB4709-20005:HG20592~20635-1997《钢制管法兰、垫片、紧固件》6: HG20584-1998《钢制化工容器制造技术要求》7:涂漆施工方法 T07017-064MC078:涂漆规定 G16S-0201-02、G16S-0202-029: JB/T4711-2025《压力容器涂敷与运输包装》10:设备保温 T07017-064MC06三:施工方法1:储罐的下料、喷砂、喷底漆、壁板滚圆、顶板压制、喷砂、喷漆等预制工作均在我公司位于张家港保税区上海路西头南侧的加工厂完成。由于罐顶过渡板板厚为 40mm,需热锻压加工成型,我公司采纳外委加工,等锻压成型且坡口加工完成后再进行喷砂、防腐。当一切预制工作完成且检查合格后再运往现场进行安装。2:我公司将采纳倒装法施工,先施工底板,然后在底板上画出壁板安装圆周线及液压顶升装...
