大型管道安装方案说明

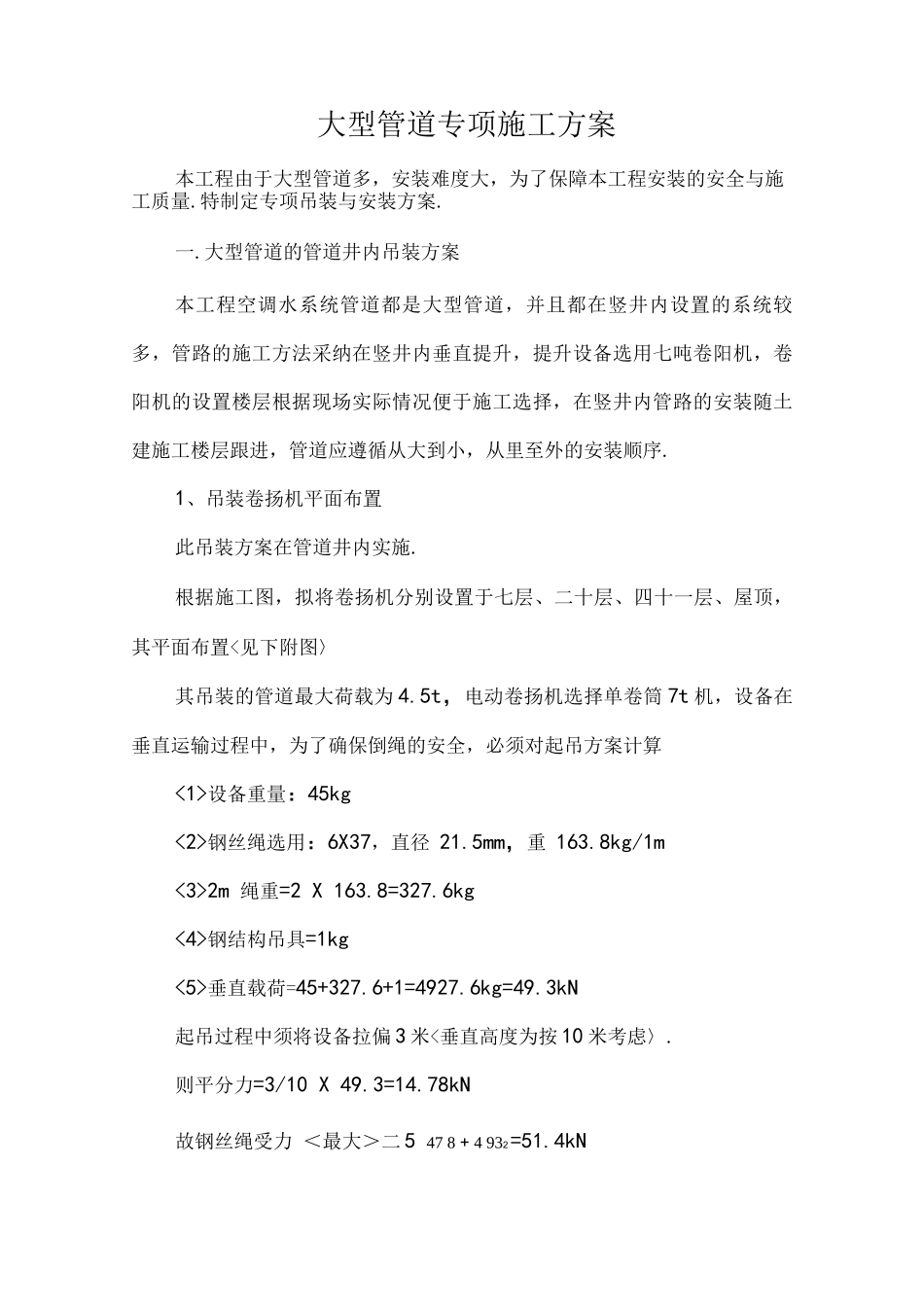

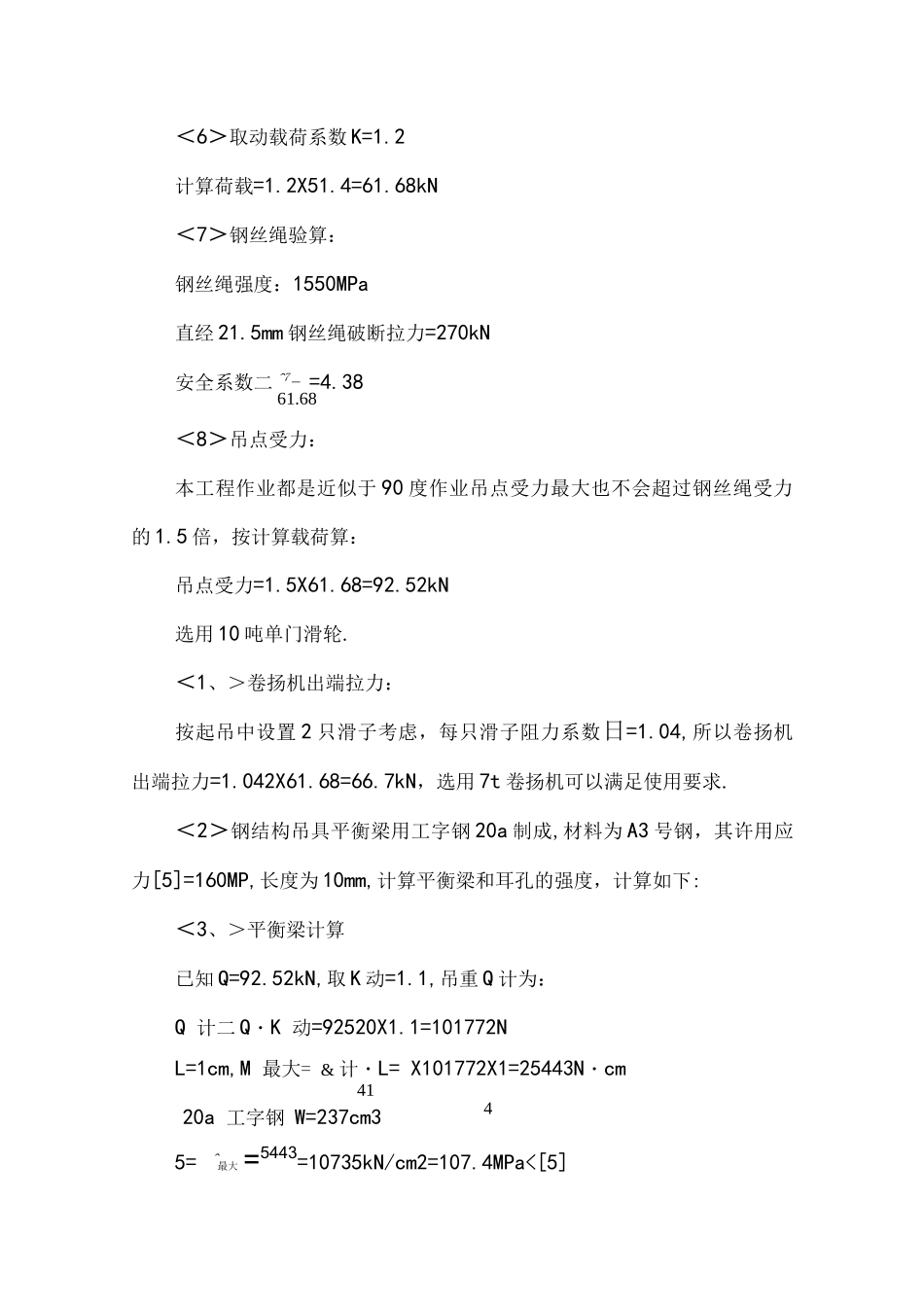

大型管道专项施工方案本工程由于大型管道多，安装难度大，为了保障本工程安装的安全与施工质量.特制定专项吊装与安装方案.一.大型管道的管道井内吊装方案本工程空调水系统管道都是大型管道，并且都在竖井内设置的系统较多，管路的施工方法采纳在竖井内垂直提升，提升设备选用七吨卷阳机，卷阳机的设置楼层根据现场实际情况便于施工选择，在竖井内管路的安装随土建施工楼层跟进，管道应遵循从大到小，从里至外的安装顺序.1、吊装卷扬机平面布置此吊装方案在管道井内实施.根据施工图，拟将卷扬机分别设置于七层、二十层、四十一层、屋顶，其平面布置<见下附图〉其吊装的管道最大荷载为 4.5t，电动卷扬机选择单卷筒 7t 机，设备在垂直运输过程中，为了确保倒绳的安全，必须对起吊方案计算<1>设备重量：45kg<2>钢丝绳选用：6X37，直径 21.5mm，重 163.8kg/1m<3>2m 绳重=2 X 163.8=327.6kg<4>钢结构吊具=1kg<5>垂直载荷=45+327.6+1=4927.6kg=49.3kN起吊过程中须将设备拉偏 3 米<垂直高度为按 10 米考虑〉.则平分力=3/10 X 49.3=14.78kN故钢丝绳受力 ＜最大＞二 5 47 8 + 4 932 =51.4kN＜6＞取动载荷系数 K=1.2计算荷载=1.2X51.4=61.68kN＜7＞钢丝绳验算：钢丝绳强度：1550MPa直经 21.5mm 钢丝绳破断拉力=270kN安全系数二^7- =4.3861.68＜8＞吊点受力：本工程作业都是近似于 90 度作业吊点受力最大也不会超过钢丝绳受力的 1.5 倍，按计算载荷算：吊点受力=1.5X61.68=92.52kN选用 10 吨单门滑轮.＜1、＞卷扬机出端拉力：按起吊中设置 2 只滑子考虑，每只滑子阻力系数日=1.04,所以卷扬机出端拉力=1.042X61.68=66.7kN，选用 7t 卷扬机可以满足使用要求.＜2＞钢结构吊具平衡梁用工字钢 20a 制成,材料为 A3 号钢，其许用应力[5]=160MP,长度为 10mm,计算平衡梁和耳孔的强度，计算如下:＜3、＞平衡梁计算已知 Q=92.52kN,取 K 动=1.1,吊重 Q 计为：Q 计二 Q・K 动=92520X1.1=101772NL=1cm,M 最大= & 计・L= X101772X1=25443N・cm4145= ^最大 =5443=10735kN/cm2=107.4MPa<[5]20a 工字钢 W=237cm3W 237<4、>吊耳板计算：在断面 A1B1 处 b=16cm,5=4cmB1在断面 A2B2 处 b=10cm,5=4(Bm,iii、焊缝验算:LW 一焊缝计算长度，等于设计长度减去 10mm;5 一焊件最小厚度LW=16-1=15cm5=0.7X1〕设焊缝 5=1cm〔代入公式：采纳手弧焊：[5]拉=0. 8[5]=0.8X160=128MPa卷扬机及钢丝绳选择按最大起重设备进行选...
