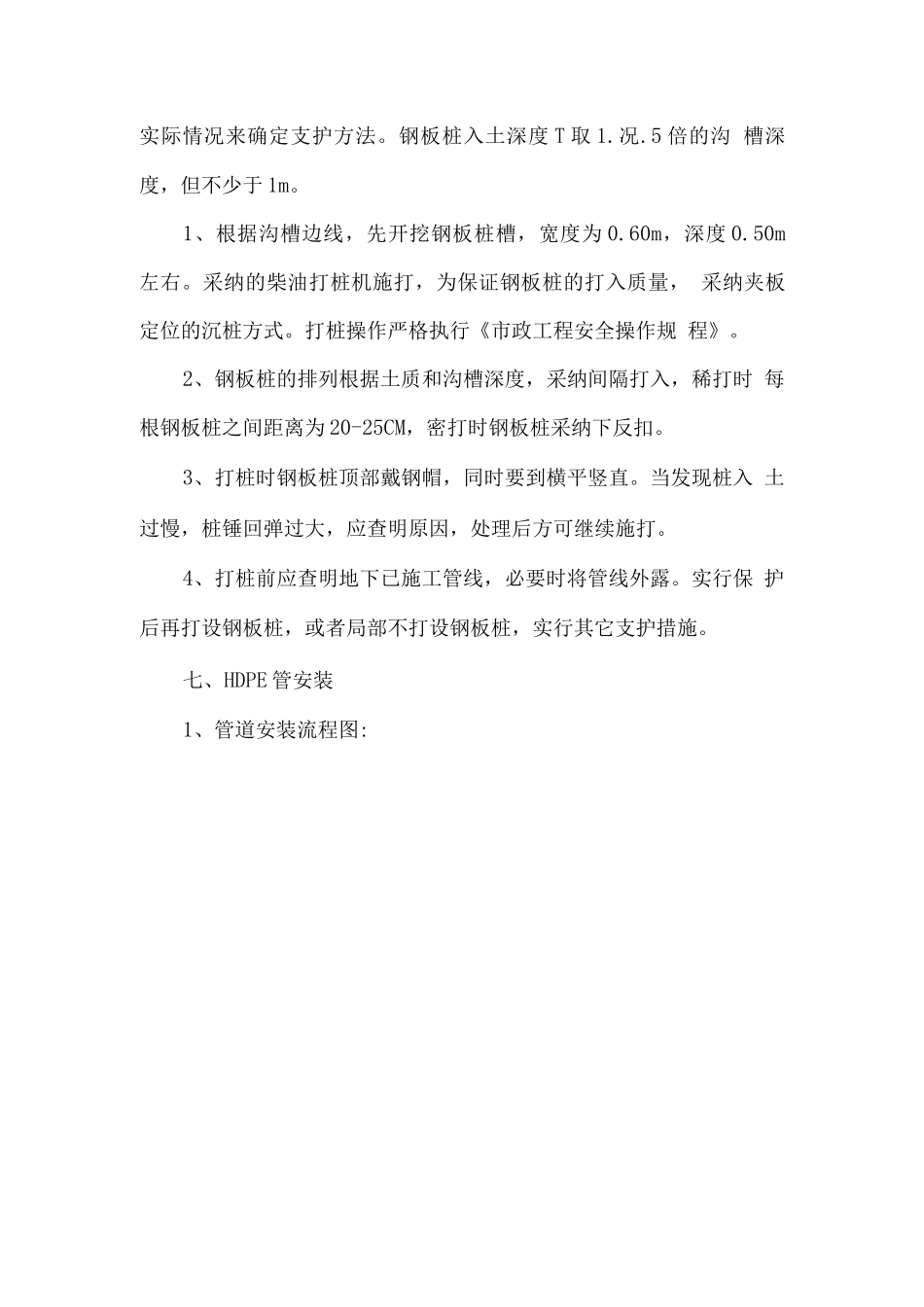

大开挖管道施工技术方案一、施工流程施工流程图二、作业安排根据同路段先施工较深、较难管道，然后施工较浅、较易管道的 原则安排施工。开挖管道组织 2 个班组进场施工，以保证排水工程的 施工进度。三、施工准备工作为保证工程高速优质完成，针对本工程特点，必须做好以下几项 准备工作：1、必须办好施工许可证等，做到不违章。2、对施工图纸及所有施工文件作认真学习、讨论，了解设计意 图和要求，认真整理所有会议纪要”、文件等；这些都作为拟定施工 方案和措施的依据。3、进行现场踏勘，查清现场水源，特别是河流，废弃填塞的沟、 渠的情况。并摸清以往暴雨积水情况，以便拟定施工期间的现场排水 措施。4、根据用电量，架设好临时用电线路，并配上必须的安全设施， 做好施工便道、堆场、搭设临时设施。机械设备、人员及时到位。5、绘制整个施工平面图，特别地段作好标记，重点进行讨论、 讨论。6、施工前进行技术交底，由技术负责人组织实施。四、测量放样各道工序均要测量放样，测量放样直接影响各工序施工，必须仔 细精确。1、临时水准点必须设置在不受施工影响的固定位置处，妥善保 护，临时水准点必须闭合。2、管道中心线及转折点均设攀线桩，妥善保护。3、测量放样由专人负责校对，原始资料妥善保管。如发生管线 标高冲突或地下障碍物，立即向建设单位汇报，商讨措施。五、管材技术参数HDPE 环刚度不得低于 10KN/m2，热熔连接。六、钢板桩支护根据管道埋设深度和地质情况，一般规定深度＞3m 部份，采纳 密排钢板桩围护的方法，深度＜3m 部份采纳疏排钢板桩支护，具体 根据实际情况来确定支护方法。钢板桩入土深度 T 取 1.况.5 倍的沟 槽深度，但不少于 1m。1、根据沟槽边线，先开挖钢板桩槽，宽度为 0.60m，深度 0.50m 左右。采纳的柴油打桩机施打，为保证钢板桩的打入质量， 采纳夹板定位的沉桩方式。打桩操作严格执行《市政工程安全操作规 程》。2、钢板桩的排列根据土质和沟槽深度，采纳间隔打入，稀打时 每根钢板桩之间距离为 20-25CM，密打时钢板桩采纳下反扣。3、打桩时钢板桩顶部戴钢帽，同时要到横平竖直。当发现桩入 土过慢，桩锤回弹过大，应查明原因，处理后方可继续施打。4、打桩前应查明地下已施工管线，必要时将管线外露。实行保 护后再打设钢板桩，或者局部不打设钢板桩，实行其它支护措施。七、HDPE 管安装1、管道安装流程图:施工准备下管—— 管材控制!管道对 ? 连接 '!管 ....
