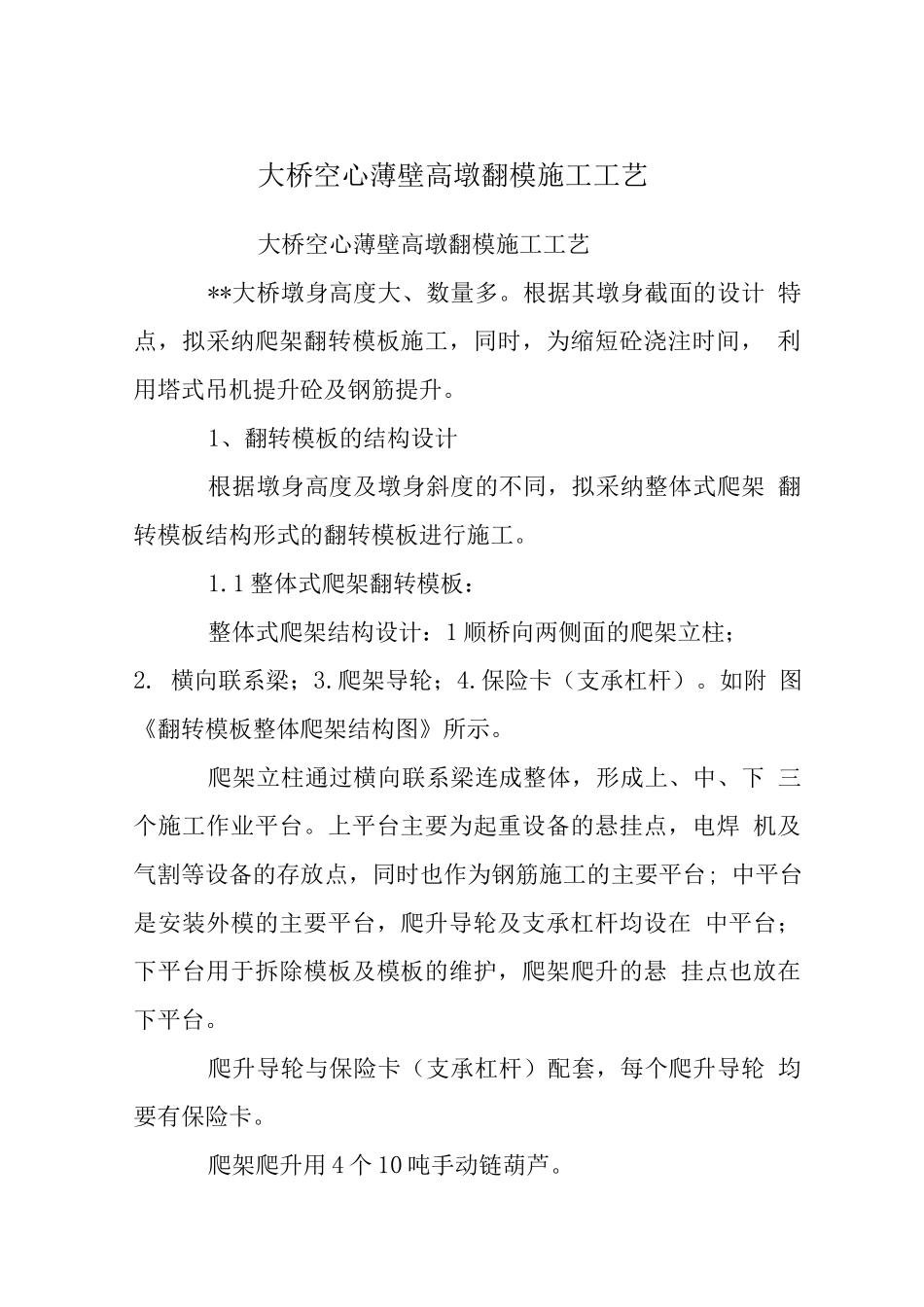

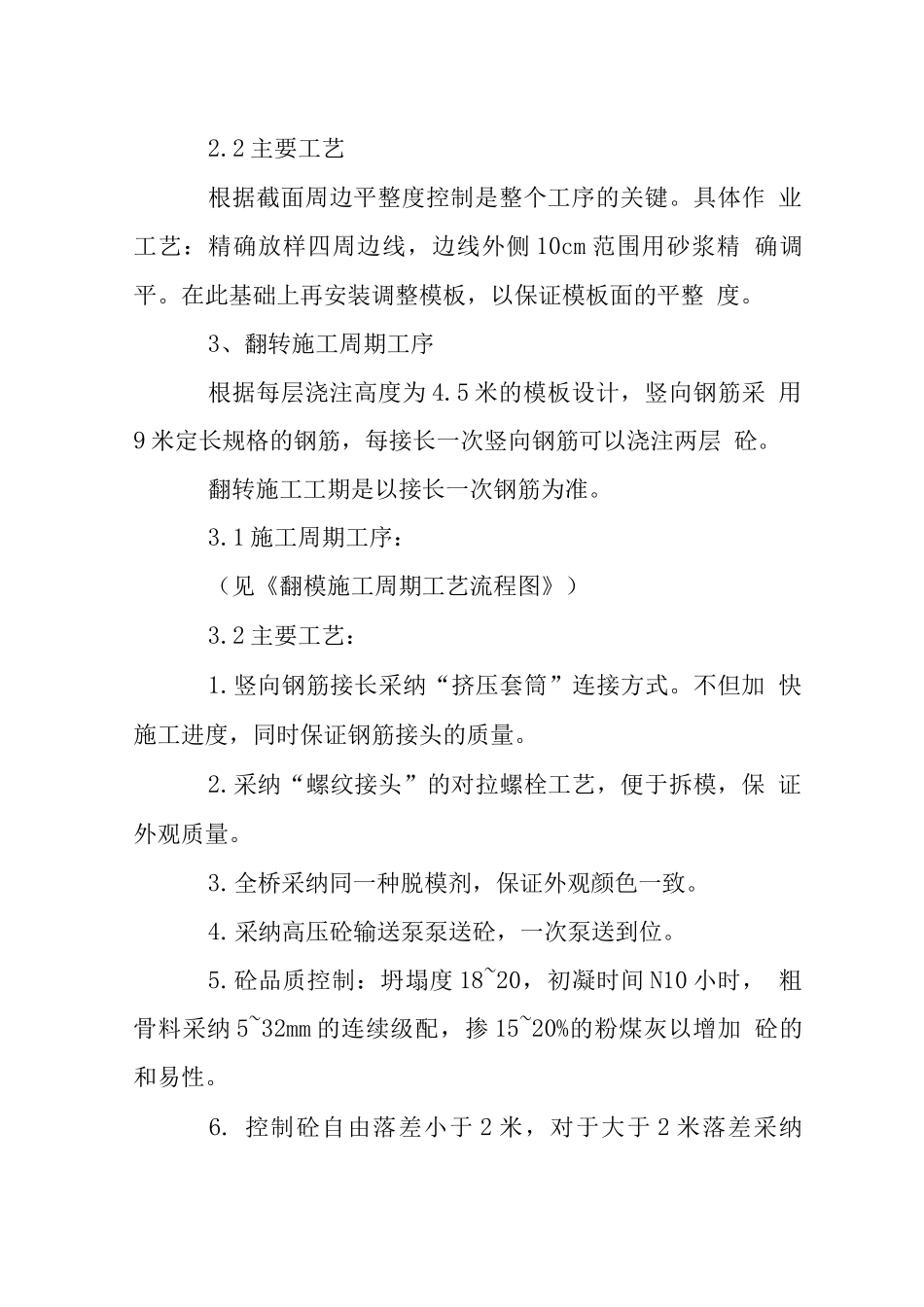

大桥空心薄壁高墩翻模施工工艺大桥空心薄壁高墩翻模施工工艺**大桥墩身高度大、数量多。根据其墩身截面的设计 特点，拟采纳爬架翻转模板施工，同时，为缩短砼浇注时间， 利用塔式吊机提升砼及钢筋提升。1、翻转模板的结构设计根据墩身高度及墩身斜度的不同，拟采纳整体式爬架 翻转模板结构形式的翻转模板进行施工。1.1 整体式爬架翻转模板：整体式爬架结构设计：1 顺桥向两侧面的爬架立柱；2. 横向联系梁；3.爬架导轮；4.保险卡（支承杠杆）。如附 图《翻转模板整体爬架结构图》所示。爬架立柱通过横向联系梁连成整体，形成上、中、下 三个施工作业平台。上平台主要为起重设备的悬挂点，电焊 机及气割等设备的存放点，同时也作为钢筋施工的主要平台; 中平台是安装外模的主要平台，爬升导轮及支承杠杆均设在 中平台；下平台用于拆除模板及模板的维护，爬架爬升的悬 挂点也放在下平台。爬升导轮与保险卡（支承杠杆）配套，每个爬升导轮 均要有保险卡。爬架爬升用 4 个 10 吨手动链葫芦。模板结构设计：按每层砼浇注高度 4.5 米设计模板。一套模板总高度为 6.75 米，分三节每节高 2.25 米； 在整个翻转模板施工过程始终保持有一节模板与已凝固的 砼接触，作为爬架及上层模板的支承结构，避开接缝“错台” 保证砼层缝平顺，同时避开浇注上层砼时出现“流泪”现象。通过调整模板角连接螺栓的位置来适应墩身截面尺 寸变化。内模采纳组合钢模，其尺寸变化则通过夹不同厚度 的木板来调整。如附图《整体爬架模板构造图》所示。外模面板用 4mm 钢板，周遍加劲用 5#角钢，内加劲肋 用6#槽钢。此外，根据对外拉螺栓的设置，外侧用双拼 10# 槽钢竖向加劲。爬架导向钢轨用 16#工字钢。整体式爬架使用范围：整体式爬架翻转模板稳定性好，施工方便。但受整体 爬架内净空的影响，适用于 90 米高度以下的墩柱施工。2、起步段施工工序高墩第一、二层砼“起步段”，是比较关键的环节， 俗话说“万事开头难”。起步段平面位置的精度、垂直度、 模板顶面的水平度等，直接影响以后节段的精度及施工速度， 也影响到整个墩柱的垂直度控制。2.1 施工工艺（见《高墩起步段施工工艺流程图》）2.2 主要工艺根据截面周边平整度控制是整个工序的关键。具体作 业工艺：精确放样四周边线，边线外侧 10cm 范围用砂浆精 确调平。在此基础上再安装调整模板，以保证模板面的平整 度。3、翻转施工周期工序根据每层浇注高度为 4.5 米的...
