大跨度重型悬臂桁架胎架法施工工法

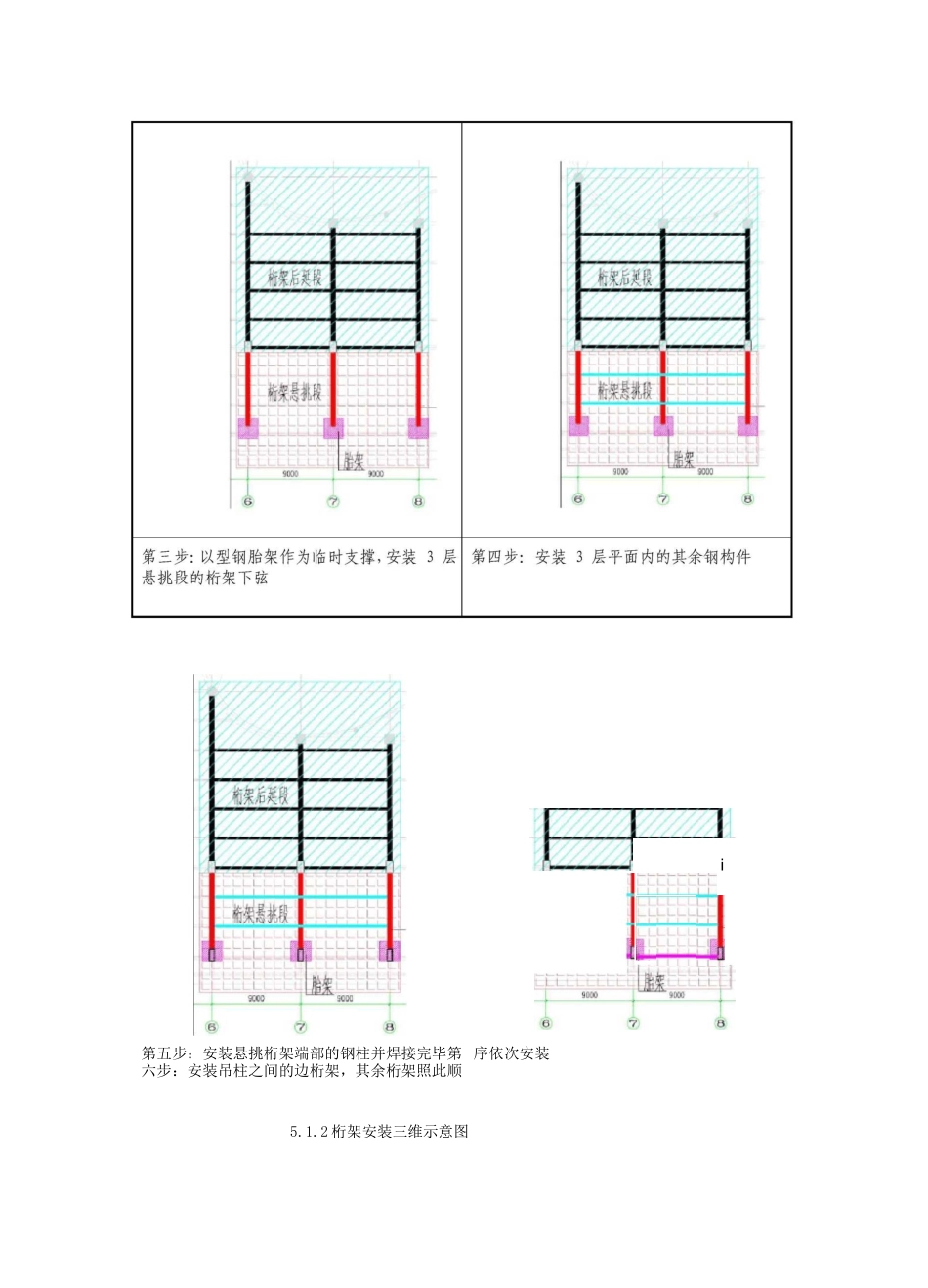

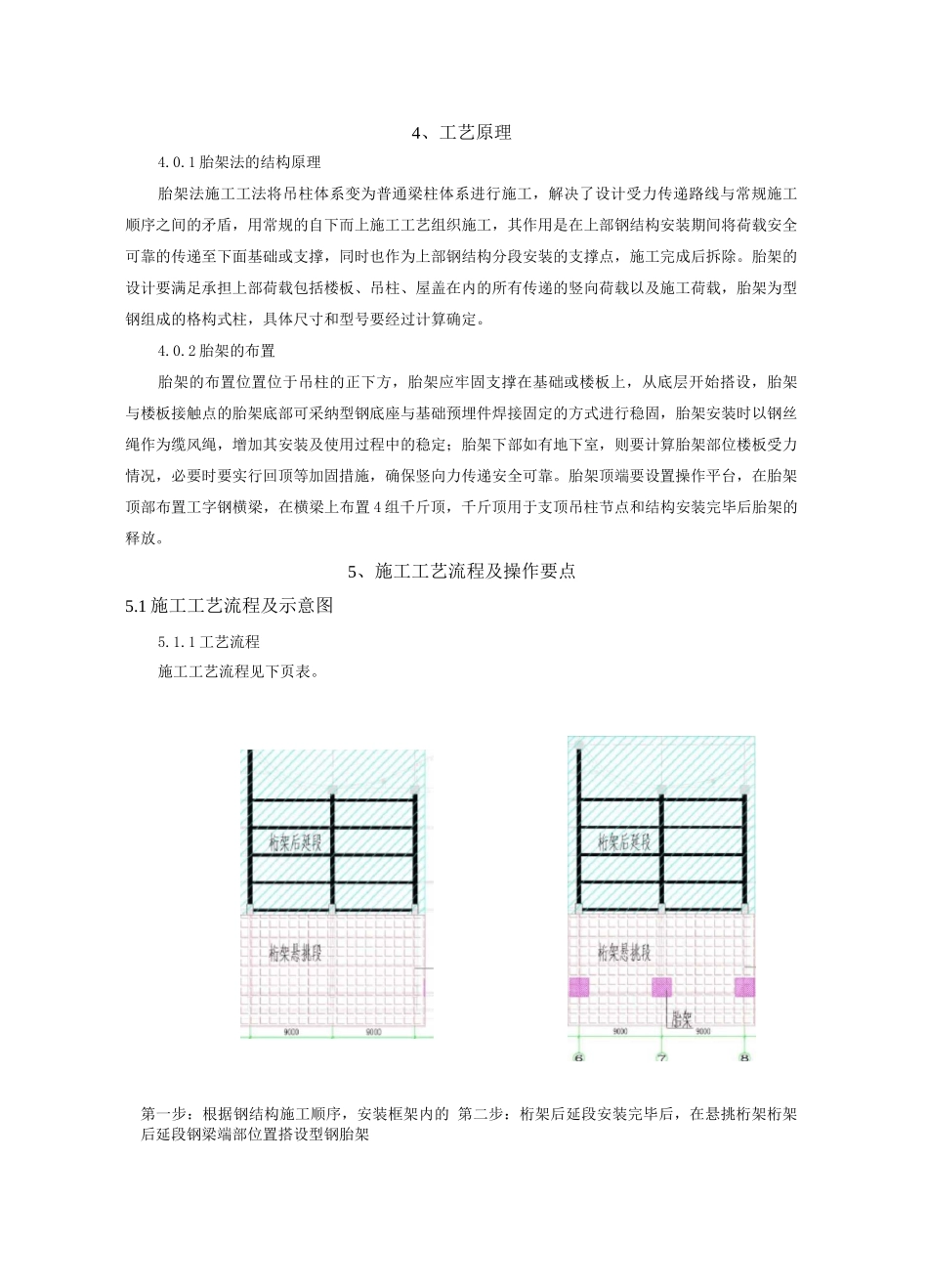

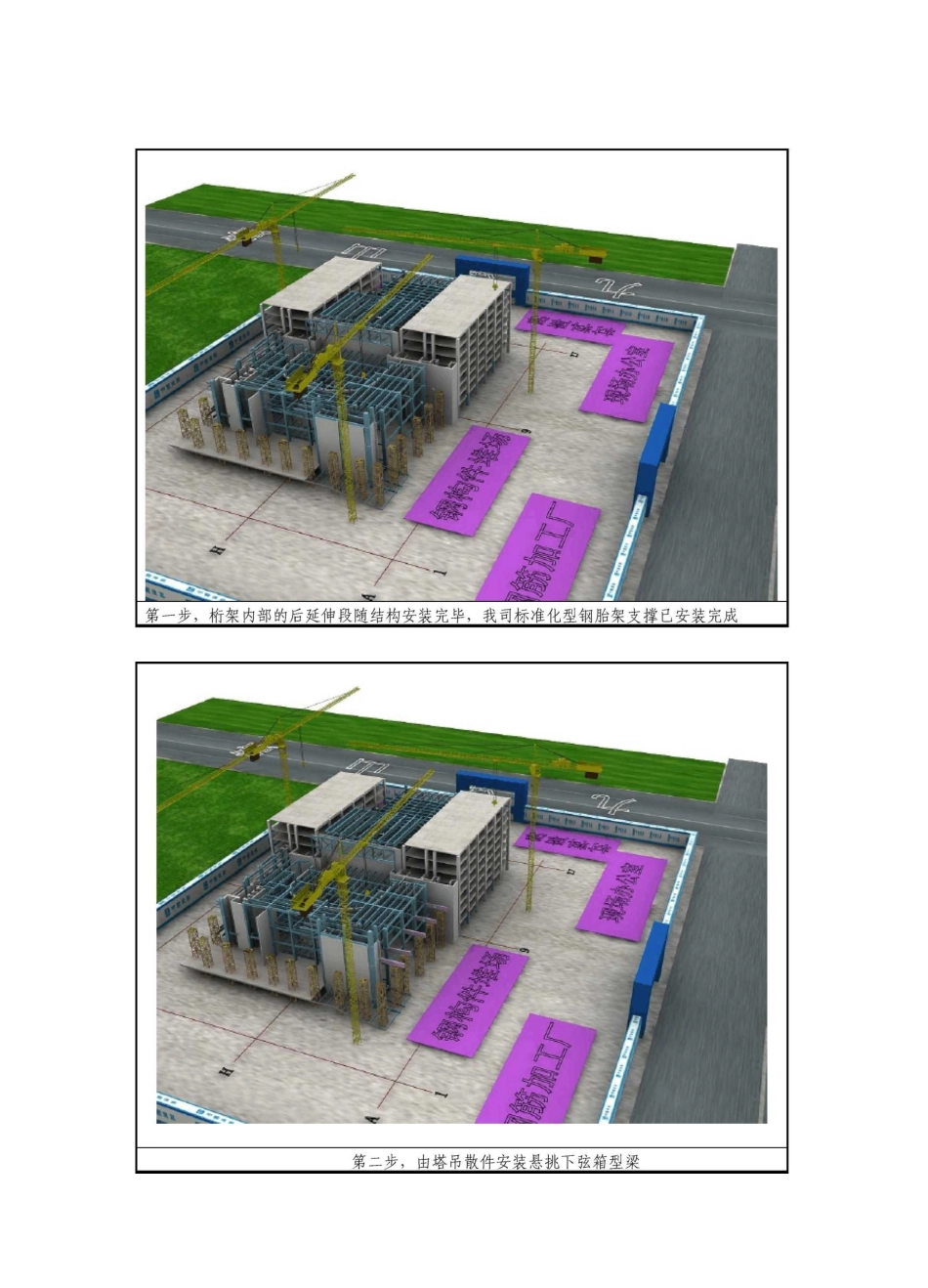

4、工艺原理4.0.1 胎架法的结构原理胎架法施工工法将吊柱体系变为普通梁柱体系进行施工，解决了设计受力传递路线与常规施工顺序之间的矛盾，用常规的自下而上施工工艺组织施工，其作用是在上部钢结构安装期间将荷载安全可靠的传递至下面基础或支撑，同时也作为上部钢结构分段安装的支撑点，施工完成后拆除。胎架的设计要满足承担上部荷载包括楼板、吊柱、屋盖在内的所有传递的竖向荷载以及施工荷载，胎架为型钢组成的格构式柱，具体尺寸和型号要经过计算确定。4.0.2 胎架的布置胎架的布置位置位于吊柱的正下方，胎架应牢固支撑在基础或楼板上，从底层开始搭设，胎架与楼板接触点的胎架底部可采纳型钢底座与基础预埋件焊接固定的方式进行稳固，胎架安装时以钢丝绳作为缆风绳，增加其安装及使用过程中的稳定；胎架下部如有地下室，则要计算胎架部位楼板受力情况，必要时要实行回顶等加固措施，确保竖向力传递安全可靠。胎架顶端要设置操作平台，在胎架顶部布置工字钢横梁，在横梁上布置 4 组千斤顶，千斤顶用于支顶吊柱节点和结构安装完毕后胎架的释放。5、施工工艺流程及操作要点5.1 施工工艺流程及示意图5.1.1 工艺流程施工工艺流程见下页表。第一步：根据钢结构施工顺序，安装框架内的 第二步：桁架后延段安装完毕后，在悬挑桁架桁架后延段钢梁端部位置搭设型钢胎架第五步：安装悬挑桁架端部的钢柱并焊接完毕第六步：安装吊柱之间的边桁架，其余桁架照此顺序依次安装5.1.2 桁架安装三维示意图i第三步，沿着建筑物外围，由南、西北的顺序依次安装悬挑箱型梁第八步，散件安装桁架立柱和立柱之间的边桁架（上下弦箱梁）第九步，依照上述顺序，沿着建筑物的外围，依次散件安装完毕所有钢构件（包括斜腹杆）5.2 操作要点5.2.1 胎架基础承载力保证措施1、基础承载力验算胎架基础如位于地下室室顶板上，为保证胎架基础承载力能够满足桁架安装的要求，需通过有限元计算软件 MIDAS-GEN 对楼面结构进行整体建模计算，计算中将支撑自重荷载和上部荷载等效为相应的集中荷载或面荷载，荷载施加至楼面结构得出相应的结构截面面积与配筋结果，通过与实际配筋对比得出基础承载力不足的部位，从而制定相应的结构措施。图楼面结构整体建模示意图L4-Ji —M_ IIBUM图 5.2.10.050m 标高楼面结构在临时支撑作用下 Mx-x 和 My-y 弯矩云图2、结构加固措施如现场桁架安装时，地下一层的满堂脚手架还未拆除，为保证胎架基础承载力满足安装要求，待桁架全...
