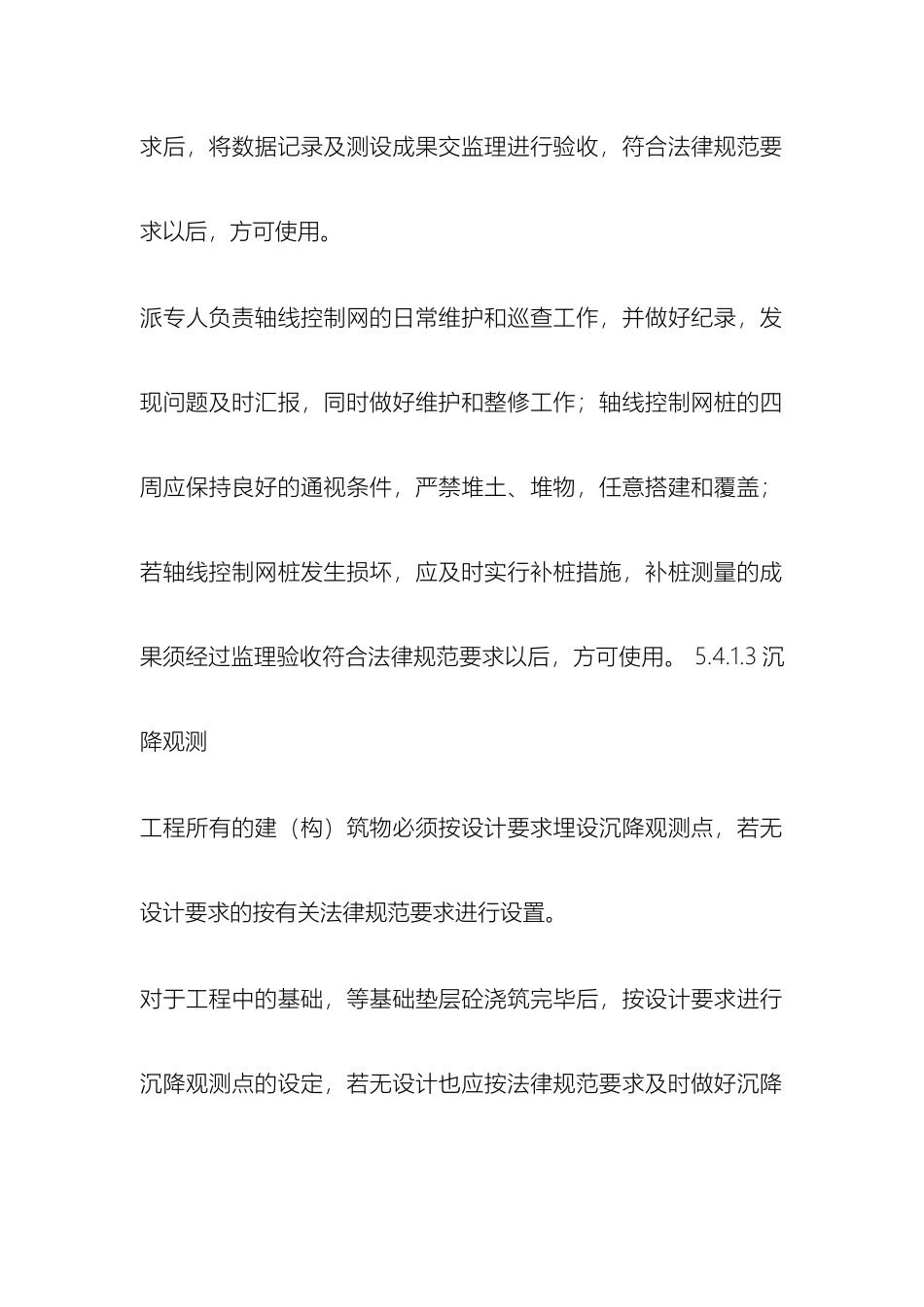

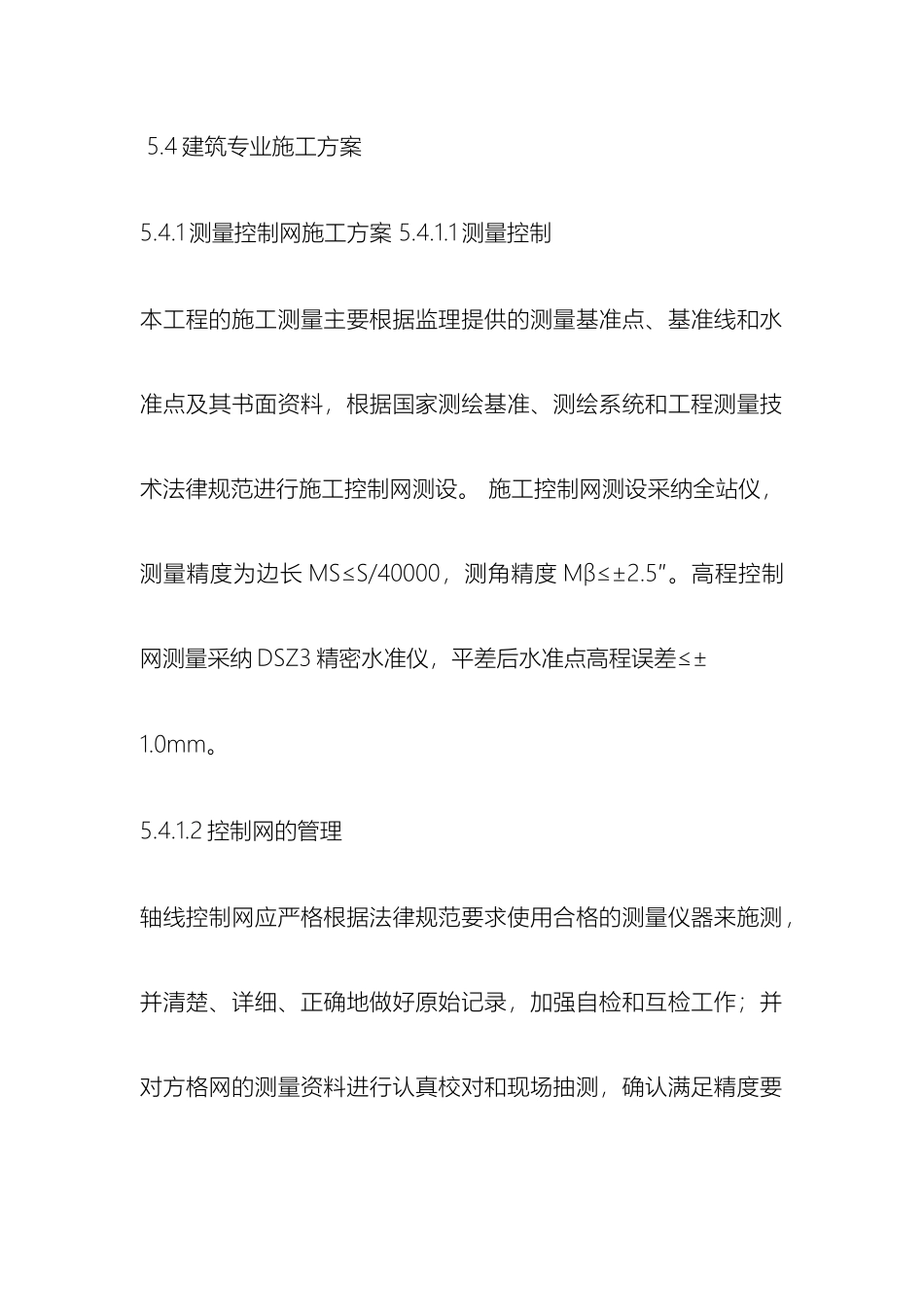

太阳能光伏发电施工方案 5.4 建筑专业施工方案 5.4.1 测量控制网施工方案 5.4.1.1 测量控制 本工程的施工测量主要根据监理提供的测量基准点、基准线和水准点及其书面资料，根据国家测绘基准、测绘系统和工程测量技术法律规范进行施工控制网测设。 施工控制网测设采纳全站仪，测量精度为边长 MS≤S/40000，测角精度 Mβ≤±2.5″。高程控制网测量采纳 DSZ3 精密水准仪，平差后水准点高程误差≤±1.0mm。 5.4.1.2 控制网的管理 轴线控制网应严格根据法律规范要求使用合格的测量仪器来施测，并清楚、详细、正确地做好原始记录，加强自检和互检工作；并对方格网的测量资料进行认真校对和现场抽测，确认满足精度要求后，将数据记录及测设成果交监理进行验收，符合法律规范要求以后，方可使用。 派专人负责轴线控制网的日常维护和巡查工作，并做好纪录，发现问题及时汇报，同时做好维护和整修工作；轴线控制网桩的四周应保持良好的通视条件，严禁堆土、堆物，任意搭建和覆盖；若轴线控制网桩发生损坏，应及时实行补桩措施，补桩测量的成果须经过监理验收符合法律规范要求以后，方可使用。 5.4.1.3 沉降观测 工程所有的建（构）筑物必须按设计要求埋设沉降观测点，若无设计要求的按有关法律规范要求进行设置。 对于工程中的基础，等基础垫层砼浇筑完毕后，按设计要求进行沉降观测点的设定，若无设计也应按法律规范要求及时做好沉降观测点标记，并进行沉降观测初始值的测定，待基础拆模后立即将其引测到基础顶面，同样做好沉降观测点标记，最后引测到设计规定的沉降观测点上。 对于一般建（构）筑物，根据施工法律规范要求，基础施工完毕后开始进行沉降观测。 5.4.2 电缆沟土建工程施工方案 5.4.2.1 土方开挖 土方开挖采纳挖掘机反铲开挖，将沟渠开挖出的土方堆放在设计道路区域内，待一段开挖到位后，挖掘机再开挖同一段道路土方，同时配合自卸式翻斗汽车将余土装运到弃土堆放区。土方开挖过程中应将留作回填的好素土留够堆好。 土方开挖到位后，采纳人工清槽捡底，铺砂垫层，用蛙式打夯机夯实后作砼垫层。 5.4.2.2模板工程 （1）模板工程以组合定型钢模板为主，U 型卡连接、φ48 钢管备楞、对拉螺栓紧固（框架局部异形截面另外加工部分异型钢模板或用 δ=25mm 厚木板制安），阳角模可采纳 50³5 角钢钻孔制作。 （2）模板的支撑方法 ① 侧壁均采纳 φ12～φ16 对拉螺栓固定。 ② 一般支顶采纳 φ48³3.5 脚...
