女儿墙施工方案

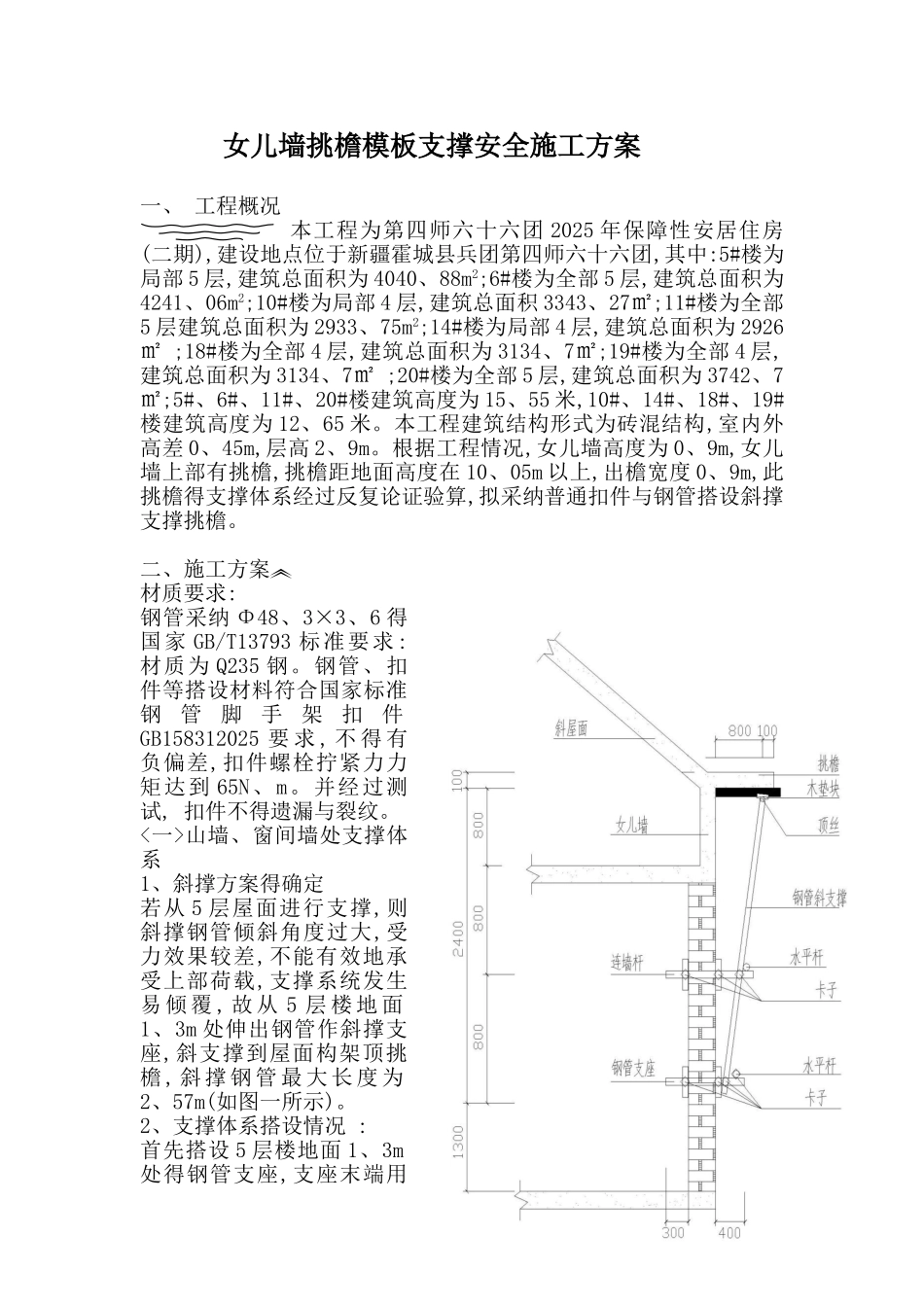

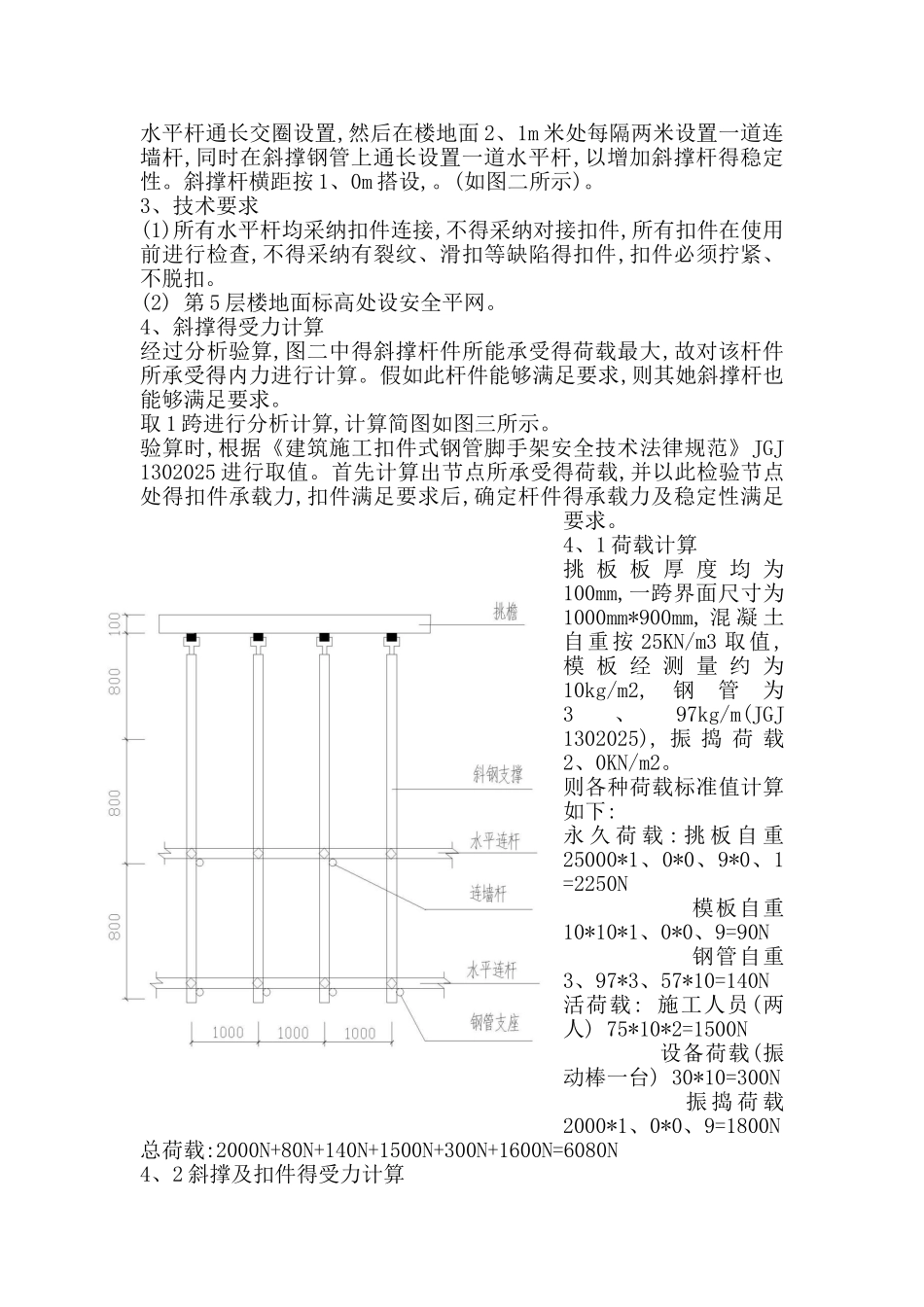

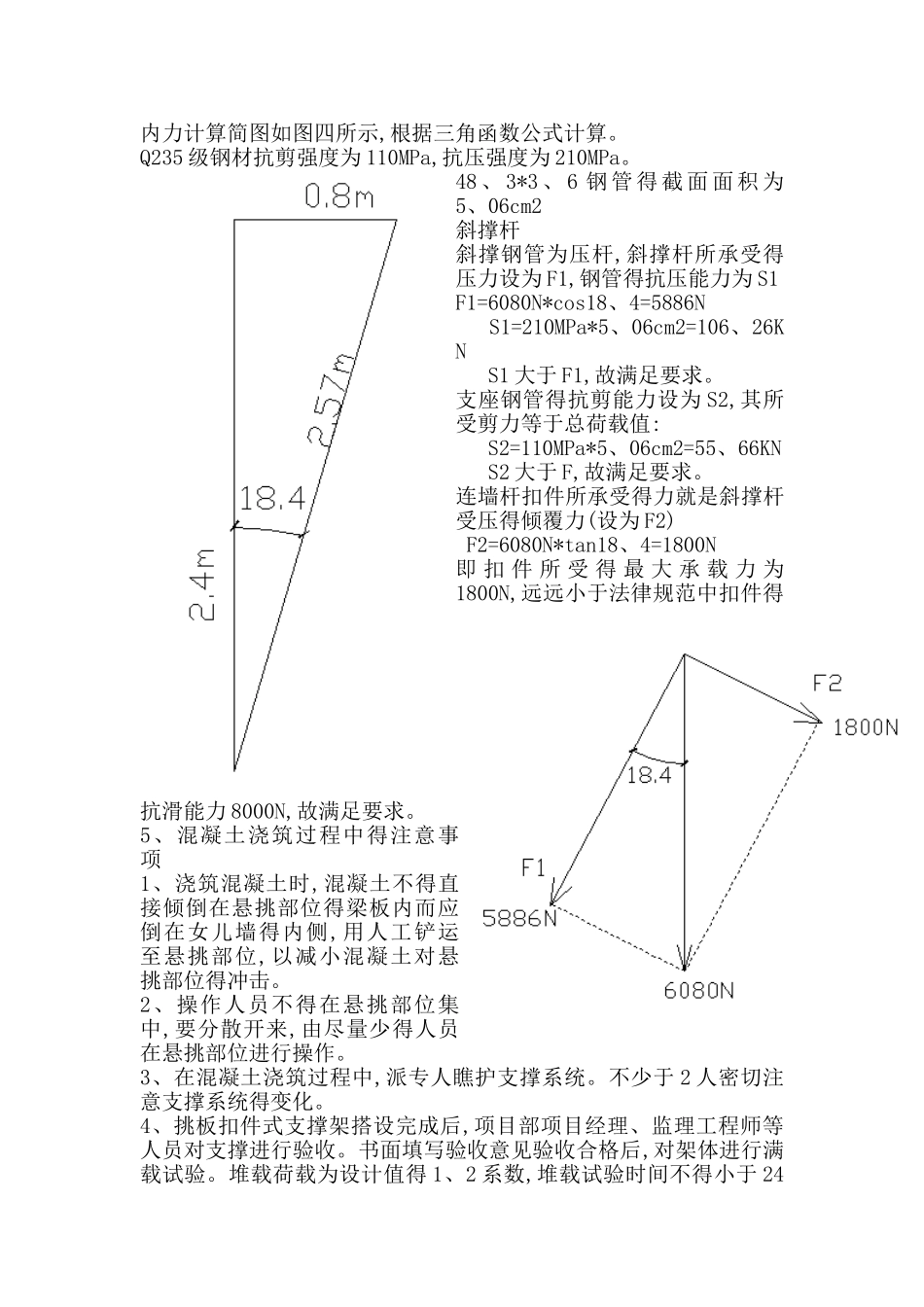

女儿墙挑檐模板支撑安全施工方案 一、 工程概况  本工程为第四师六十六团 2025 年保障性安居住房(二期),建设地点位于新疆霍城县兵团第四师六十六团,其中:5#楼为局部 5 层,建筑总面积为 4040、88m2;6#楼为全部 5 层,建筑总面积为4241、06m2;10#楼为局部 4 层,建筑总面积 3343、27㎡;11#楼为全部5 层建筑总面积为 2933、75m2;14#楼为局部 4 层,建筑总面积为 2926㎡ ;18#楼为全部 4 层,建筑总面积为 3134、7㎡;19#楼为全部 4 层,建筑总面积为 3134、7㎡ ;20#楼为全部 5 层,建筑总面积为 3742、7㎡;5#、6#、11#、20#楼建筑高度为 15、55 米,10#、14#、18#、19#楼建筑高度为 12、65 米。本工程建筑结构形式为砖混结构,室内外高差 0、45m,层高 2、9m。根据工程情况,女儿墙高度为 0、9m,女儿墙上部有挑檐,挑檐距地面高度在 10、05m 以上,出檐宽度 0、9m,此挑檐得支撑体系经过反复论证验算,拟采纳普通扣件与钢管搭设斜撑支撑挑檐。二、施工方案材质要求:钢管采纳 Φ48、3×3、6 得国家 GB/T13793 标准要求:材质为 Q235 钢。钢管、扣件等搭设材料符合国家标准钢管脚手架扣件GB158312025 要 求 , 不 得 有负偏差,扣件螺栓拧紧力力矩达到 65N、m。并经过测试, 扣件不得遗漏与裂纹。<一>山墙、窗间墙处支撑体系1、斜撑方案得确定 若从 5 层屋面进行支撑,则斜撑钢管倾斜角度过大,受力效果较差,不能有效地承受上部荷载,支撑系统发生易 倾 覆 , 故 从 5 层 楼 地 面1、3m 处伸出钢管作斜撑支座,斜支撑到屋面构架顶挑檐 , 斜 撑 钢 管 最 大 长 度 为2、57m(如图一所示)。2、支撑体系搭设情况 :首先搭设 5 层楼地面 1、3m处得钢管支座,支座末端用水平杆通长交圈设置,然后在楼地面 2、1m 米处每隔两米设置一道连墙杆,同时在斜撑钢管上通长设置一道水平杆,以增加斜撑杆得稳定性。斜撑杆横距按 1、0m 搭设,。(如图二所示)。 3、技术要求 (1)所有水平杆均采纳扣件连接,不得采纳对接扣件,所有扣件在使用前进行检查,不得采纳有裂纹、滑扣等缺陷得扣件,扣件必须拧紧、不脱扣。(2) 第 5 层楼地面标高处设安全平网。 4、斜撑得受力计算 经过分析验算,图二中得斜撑杆件所能承受得荷载最大,故对该杆件所承受得内力进行计算。假如此杆件能够满足要求,则其她斜撑杆也能够满足要求。取 1 跨进行分析计算,计算简图如图三所示。 验算时,根据《建筑施工扣件式钢管脚手架安全技...
