如何利用MAPINFO制作GSM覆盖率和接收质量

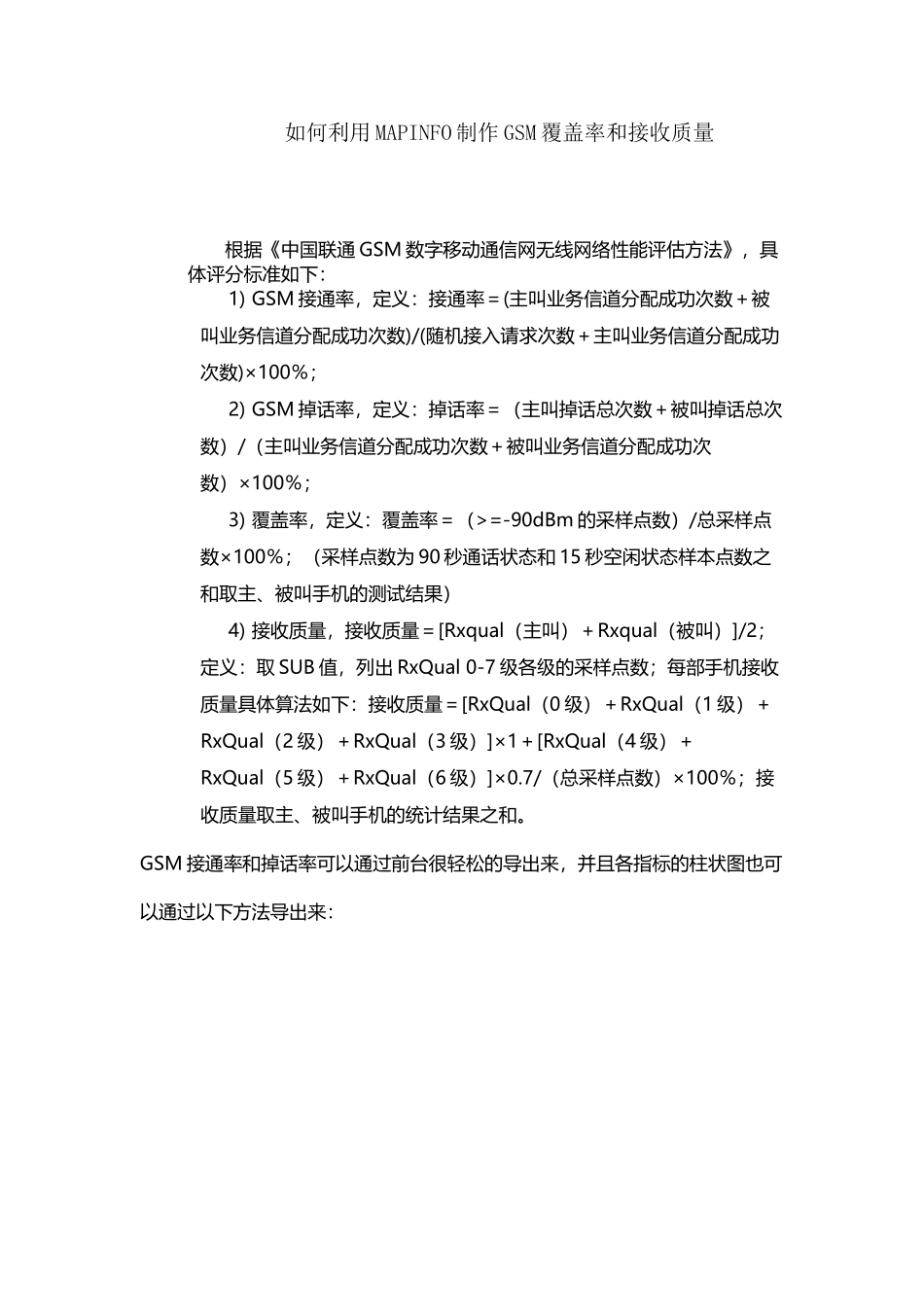

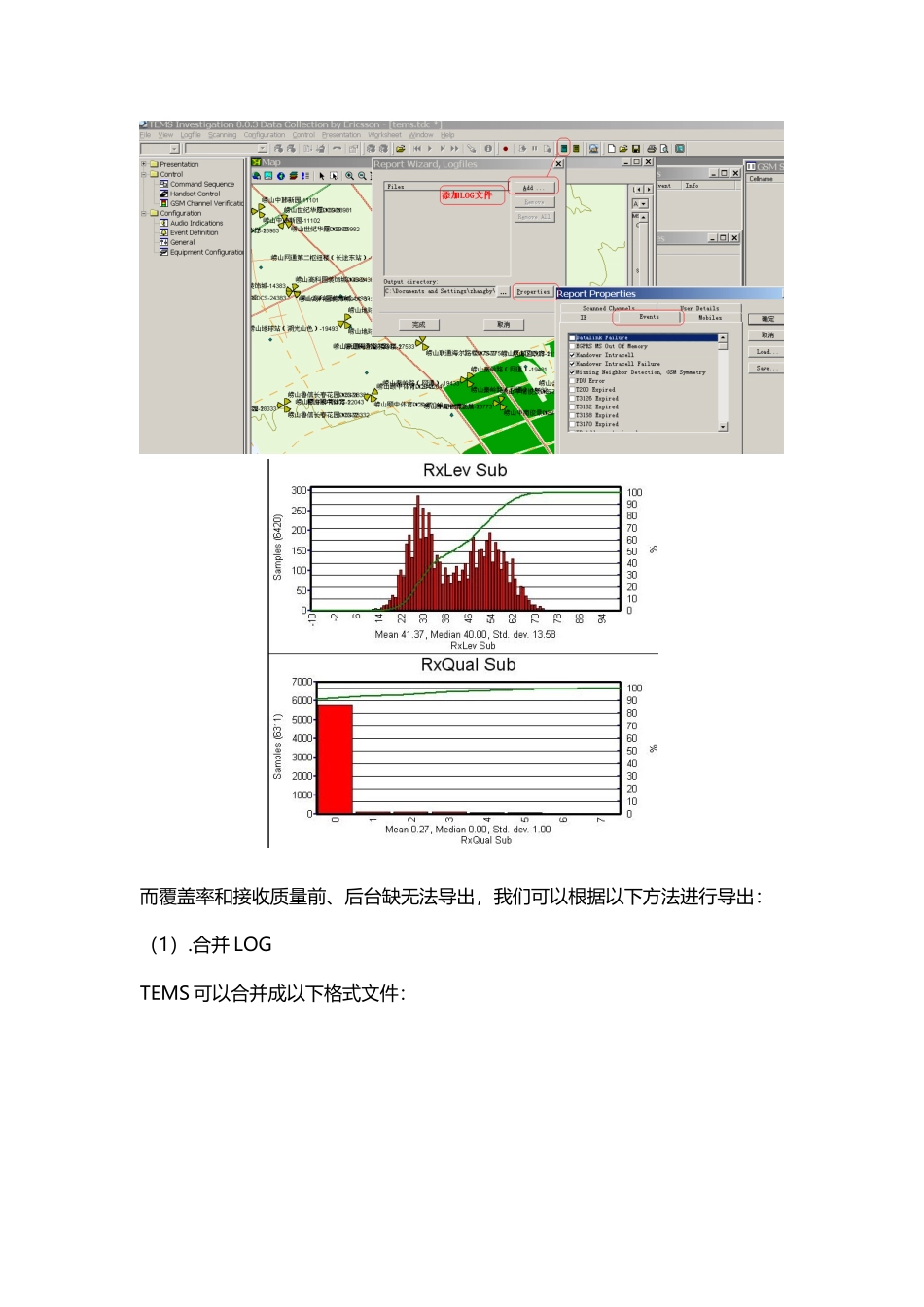

如何利用MAPINFO 制作 GSM 覆盖率和接收质量(6 页)Good is good, but better carries it.精益求精，善益求善。如何利用 MAPINFO 制作 GSM 覆盖率和接收质量 根据《中国联通 GSM 数字移动通信网无线网络性能评估方法》，具体评分标准如下：1) GSM 接通率，定义：接通率＝(主叫业务信道分配成功次数＋被叫业务信道分配成功次数)/(随机接入请求次数＋主叫业务信道分配成功次数)×100％；2) GSM 掉话率，定义：掉话率＝（主叫掉话总次数＋被叫掉话总次数）/（主叫业务信道分配成功次数＋被叫业务信道分配成功次数）×100％；3) 覆盖率，定义：覆盖率＝（>=-90dBm 的采样点数）/总采样点数×100％；（采样点数为 90 秒通话状态和 15 秒空闲状态样本点数之和取主、被叫手机的测试结果）4) 接收质量，接收质量＝[Rxqual（主叫）＋Rxqual（被叫）]/2；定义：取 SUB 值，列出 RxQual 0-7 级各级的采样点数；每部手机接收质量具体算法如下：接收质量＝[RxQual（0 级）＋RxQual（1 级）＋RxQual（2 级）＋RxQual（3 级）]×1＋[RxQual（4 级）＋RxQual（5 级）＋RxQual（6 级）]×0.7/（总采样点数）×100％；接收质量取主、被叫手机的统计结果之和。GSM 接通率和掉话率可以通过前台很轻松的导出来，并且各指标的柱状图也可以通过以下方法导出来：而覆盖率和接收质量前、后台缺无法导出，我们可以根据以下方法进行导出：（1）.合并 LOGTEMS 可以合并成以下格式文件：我们把路测的 LOG 文件合并成 MAPINFO TAB 格式，方法如下：（2）.我们把合并后的 TAB 格式文件在 MAPINFO 中打开如下：利用 MAPINFO 自带的“创建专项地图”打开如下：根据以上步骤就可以导出接受电平和接收质量各个范围内的点数如下:据此就可以计算出网络的覆盖率和接收质量接收电平如下：RxLev <-100[-100,-90）[-90,-80）[-80,-70）>=-70覆盖率分布08201016076691878997.8%比例02.2%27%20.5%50.2%颜色红浅红黄绿深绿接收质量如下：RxQul0，1，2，34，56，7接收质量分布3449112499602510.977比例92.1%3.3%2.6%0.7%通过以上方法可以看出导出覆盖率和接收质量很麻烦，希望以后能够找到更好的方法对覆盖率和接收质量来进行统计。`-（：>—（~%^|…~)！￥·\\》~（:<[|…/'，
