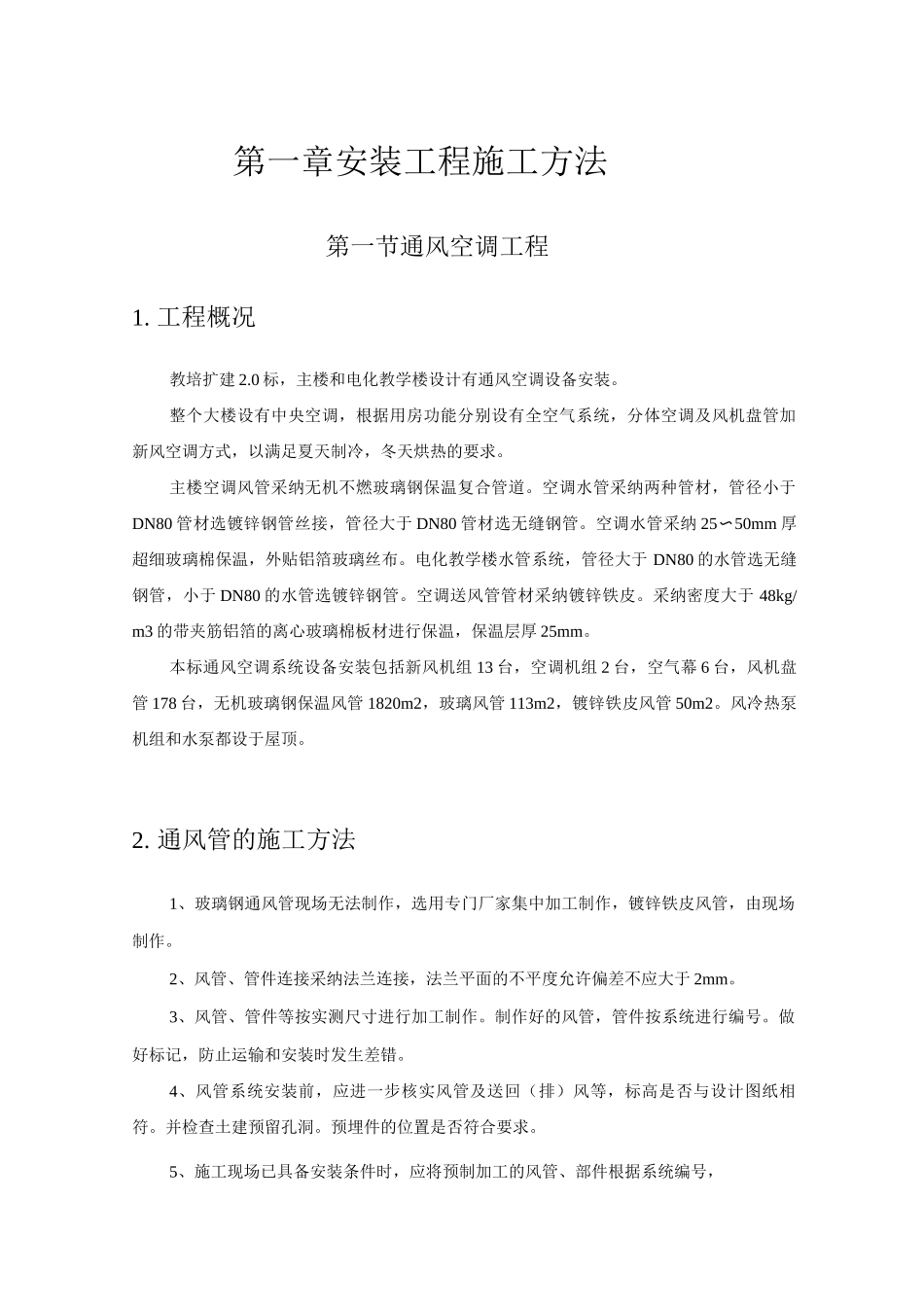

第一章安装工程施工方法第一节通风空调工程1. 工程概况教培扩建 2.0 标，主楼和电化教学楼设计有通风空调设备安装。整个大楼设有中央空调，根据用房功能分别设有全空气系统，分体空调及风机盘管加新风空调方式，以满足夏天制冷，冬天烘热的要求。主楼空调风管采纳无机不燃玻璃钢保温复合管道。空调水管采纳两种管材，管径小于DN80 管材选镀锌钢管丝接，管径大于 DN80 管材选无缝钢管。空调水管采纳 25〜50mm 厚超细玻璃棉保温，外贴铝箔玻璃丝布。电化教学楼水管系统，管径大于 DN80 的水管选无缝钢管，小于 DN80 的水管选镀锌钢管。空调送风管管材采纳镀锌铁皮。采纳密度大于 48kg/m3 的带夹筋铝箔的离心玻璃棉板材进行保温，保温层厚 25mm。本标通风空调系统设备安装包括新风机组 13 台，空调机组 2 台，空气幕 6 台，风机盘管 178 台，无机玻璃钢保温风管 1820m2，玻璃风管 113m2，镀锌铁皮风管 50m2。风冷热泵机组和水泵都设于屋顶。2. 通风管的施工方法1、玻璃钢通风管现场无法制作，选用专门厂家集中加工制作，镀锌铁皮风管，由现场制作。2、风管、管件连接采纳法兰连接，法兰平面的不平度允许偏差不应大于 2mm。3、风管、管件等按实测尺寸进行加工制作。制作好的风管，管件按系统进行编号。做好标记，防止运输和安装时发生差错。4、风管系统安装前，应进一步核实风管及送回（排）风等，标高是否与设计图纸相符。并检查土建预留孔洞。预埋件的位置是否符合要求。5、施工现场已具备安装条件时，应将预制加工的风管、部件根据系统编号，以及设计图纸进行预组装。复核无误后方可正式安装。6、风管安装时，为了安装方便，尽量在地面上进行连接，一般可接至 10〜12m 长左右，在风管连接时不允许将可拆卸的接装设在墙或楼板内。7、风管连接时，法兰垫料厚度为 3〜5mm，垫料材质采纳橡胶板，垫料不得挤入风管内，否则会减少风管的有效面积。8、穿过楼板或墙内的风管要预埋钢制套管。钢制套管的内径尺寸，应能穿过风管的法兰及保温层为准，其壁厚不应小于 2mm。9、风管穿墙、楼板的预留洞，安装完毕要封堵，防漏水、漏风，防火阀穿墙处需用耐火材料堵塞。10、水平风管安装后的不平度允许偏差不应大于 3mm/m ;总偏差不应大于 20mm。垂直风管安装后的不垂直度允许偏差不应大于 2mm/m ;总偏差不应大于 20mm。11、风管安装严禁出现倒坡、错接、松动、堵塞、渗漏等现象。12、各种调节阀应安装在便于操作的部位。13...
