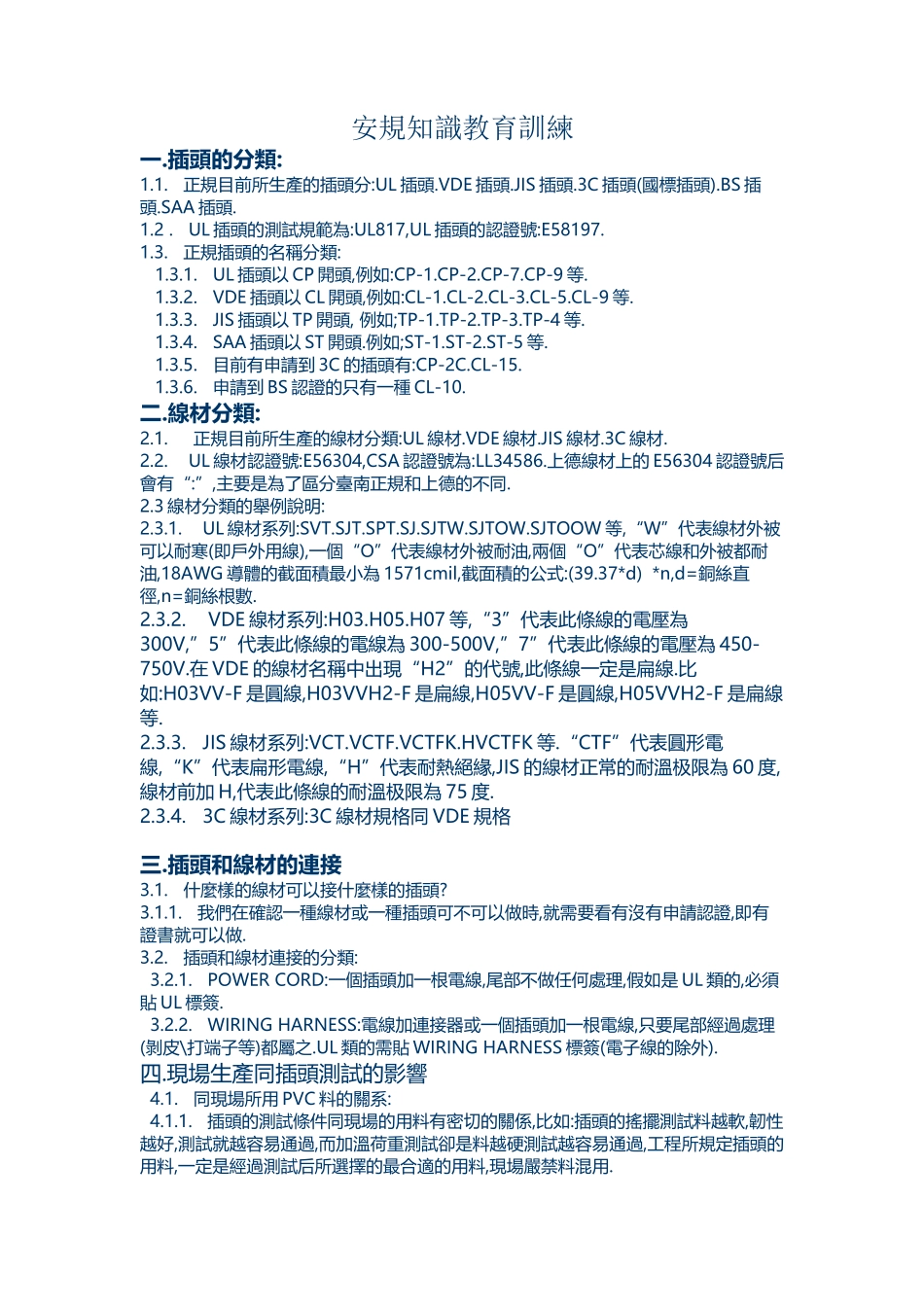

安规知识教育训练

安规知识教育训练(3 页)Good is good, but better carries it.精益求精，善益求善。安規知識教育訓練一.插頭的分類:1.1. 正規目前所生產的插頭分:UL 插頭.VDE 插頭.JIS 插頭.3C 插頭(國標插頭).BS 插頭.SAA 插頭.1.2 . UL 插頭的測試規範為:UL817,UL 插頭的認證號:E58197.1.3. 正規插頭的名稱分類: 1.3.1. UL 插頭以 CP 開頭,例如:CP-1.CP-2.CP-7.CP-9 等. 1.3.2. VDE 插頭以 CL 開頭,例如:CL-1.CL-2.CL-3.CL-5.CL-9 等. 1.3.3. JIS 插頭以 TP 開頭, 例如;TP-1.TP-2.TP-3.TP-4 等. 1.3.4. SAA 插頭以 ST 開頭.例如;ST-1.ST-2.ST-5 等. 1.3.5. 目前有申請到 3C 的插頭有:CP-2C.CL-15. 1.3.6. 申請到 BS 認證的只有一種 CL-10.二.線材分類:2.1. 正規目前所生產的線材分類:UL 線材.VDE 線材.JIS 線材.3C 線材.2.2. UL 線材認證號:E56304,CSA 認證號為:LL34586.上德線材上的 E56304 認證號后會有“:”,主要是為了區分臺南正規和上德的不同.2.3 線材分類的舉例說明:2.3.1. UL 線材系列:SVT.SJT.SPT.SJ.SJTW.SJTOW.SJTOOW 等,“W”代表線材外被可以耐寒(即戶外用線),一個“O”代表線材外被耐油,兩個“O”代表芯線和外被都耐油,18AWG 導體的截面積最小為 1571cmil,截面積的公式:(39.37*d) *n,d=銅絲直徑,n=銅絲根數.2.3.2. VDE 線材系列:H03.H05.H07 等,“3”代表此條線的電壓為300V,”5”代表此條線的電線為 300-500V,”7”代表此條線的電壓為 450-750V.在 VDE 的線材名稱中出現“H2”的代號,此條線一定是扁線.比如:H03VV-F 是圓線,H03VVH2-F 是扁線,H05VV-F 是圓線,H05VVH2-F 是扁線等.2.3.3. JIS 線材系列:VCT.VCTF.VCTFK.HVCTFK 等.“CTF”代表圓形電線,“K”代表扁形電線,“H”代表耐熱絕緣,JIS 的線材正常的耐溫极限為 60 度,線材前加 H,代表此條線的耐溫极限為 75 度.2.3.4. 3C 線材系列:3C 線材規格同 VDE 規格三.插頭和線材的連接3.1. 什麼樣的線材可以接什麼樣的插頭?3.1.1. 我們在確認一種線材或一種插頭可不可以做時,就需要看有沒有申請認證,即有證書就可以做.3.2. 插頭和線材連接的分類: 3.2.1. POWER CORD:一個插頭加一根電線,尾部不做任何處理,假如是 UL 類的,必須貼 UL 標簽. 3.2.2. WIRING HARNESS:電線加連接器或一個插頭加一根電線,只要尾部經過處理(剝皮\打端子等)都屬之.UL 類的需貼 WIRING HARNESS 標簽(電子線...
