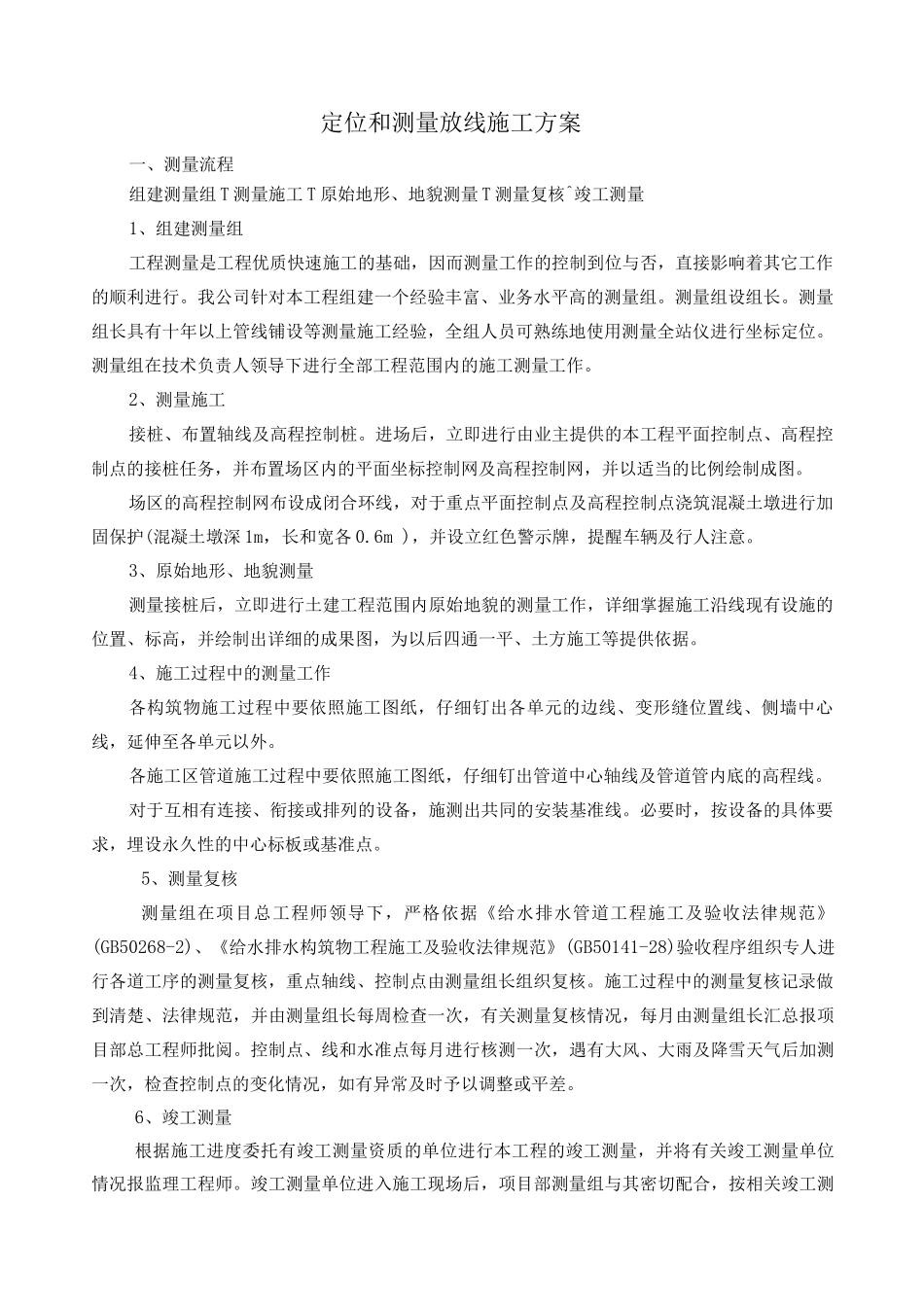

定位和测量放线施工方案一、测量流程组建测量组 T 测量施工 T 原始地形、地貌测量 T 测量复核^竣工测量1、组建测量组工程测量是工程优质快速施工的基础，因而测量工作的控制到位与否，直接影响着其它工作的顺利进行。我公司针对本工程组建一个经验丰富、业务水平高的测量组。测量组设组长。测量组长具有十年以上管线铺设等测量施工经验，全组人员可熟练地使用测量全站仪进行坐标定位。测量组在技术负责人领导下进行全部工程范围内的施工测量工作。2、测量施工接桩、布置轴线及高程控制桩。进场后，立即进行由业主提供的本工程平面控制点、高程控制点的接桩任务，并布置场区内的平面坐标控制网及高程控制网，并以适当的比例绘制成图。场区的高程控制网布设成闭合环线，对于重点平面控制点及高程控制点浇筑混凝土墩进行加固保护(混凝土墩深 1m，长和宽各 0.6m )，并设立红色警示牌，提醒车辆及行人注意。3、原始地形、地貌测量测量接桩后，立即进行土建工程范围内原始地貌的测量工作，详细掌握施工沿线现有设施的位置、标高，并绘制出详细的成果图，为以后四通一平、土方施工等提供依据。4、施工过程中的测量工作各构筑物施工过程中要依照施工图纸，仔细钉出各单元的边线、变形缝位置线、侧墙中心线，延伸至各单元以外。各施工区管道施工过程中要依照施工图纸，仔细钉出管道中心轴线及管道管内底的高程线。对于互相有连接、衔接或排列的设备，施测出共同的安装基准线。必要时，按设备的具体要求，埋设永久性的中心标板或基准点。5、测量复核测量组在项目总工程师领导下，严格依据《给水排水管道工程施工及验收法律规范》(GB50268-2)、《给水排水构筑物工程施工及验收法律规范》(GB50141-28)验收程序组织专人进行各道工序的测量复核，重点轴线、控制点由测量组长组织复核。施工过程中的测量复核记录做到清楚、法律规范，并由测量组长每周检查一次，有关测量复核情况，每月由测量组长汇总报项目部总工程师批阅。控制点、线和水准点每月进行核测一次，遇有大风、大雨及降雪天气后加测一次，检查控制点的变化情况，如有异常及时予以调整或平差。6、竣工测量根据施工进度委托有竣工测量资质的单位进行本工程的竣工测量，并将有关竣工测量单位情况报监理工程师。竣工测量单位进入施工现场后，项目部测量组与其密切配合，按相关竣工测量的程序，使竣工测量有序进行，尽早完成。二、场区平面控制网的测设（一）场区平面控制网的布设原则1、平面控制...
