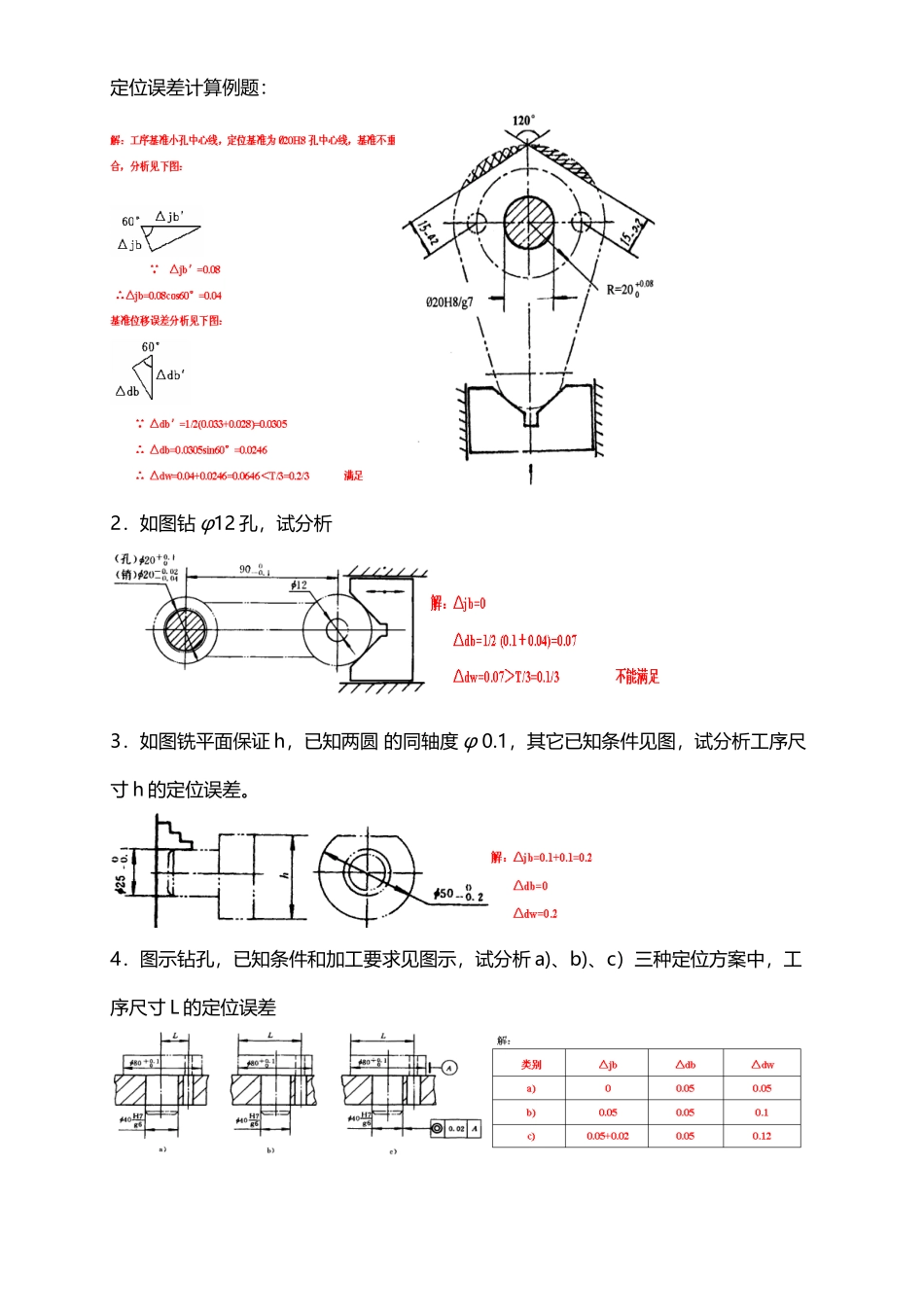

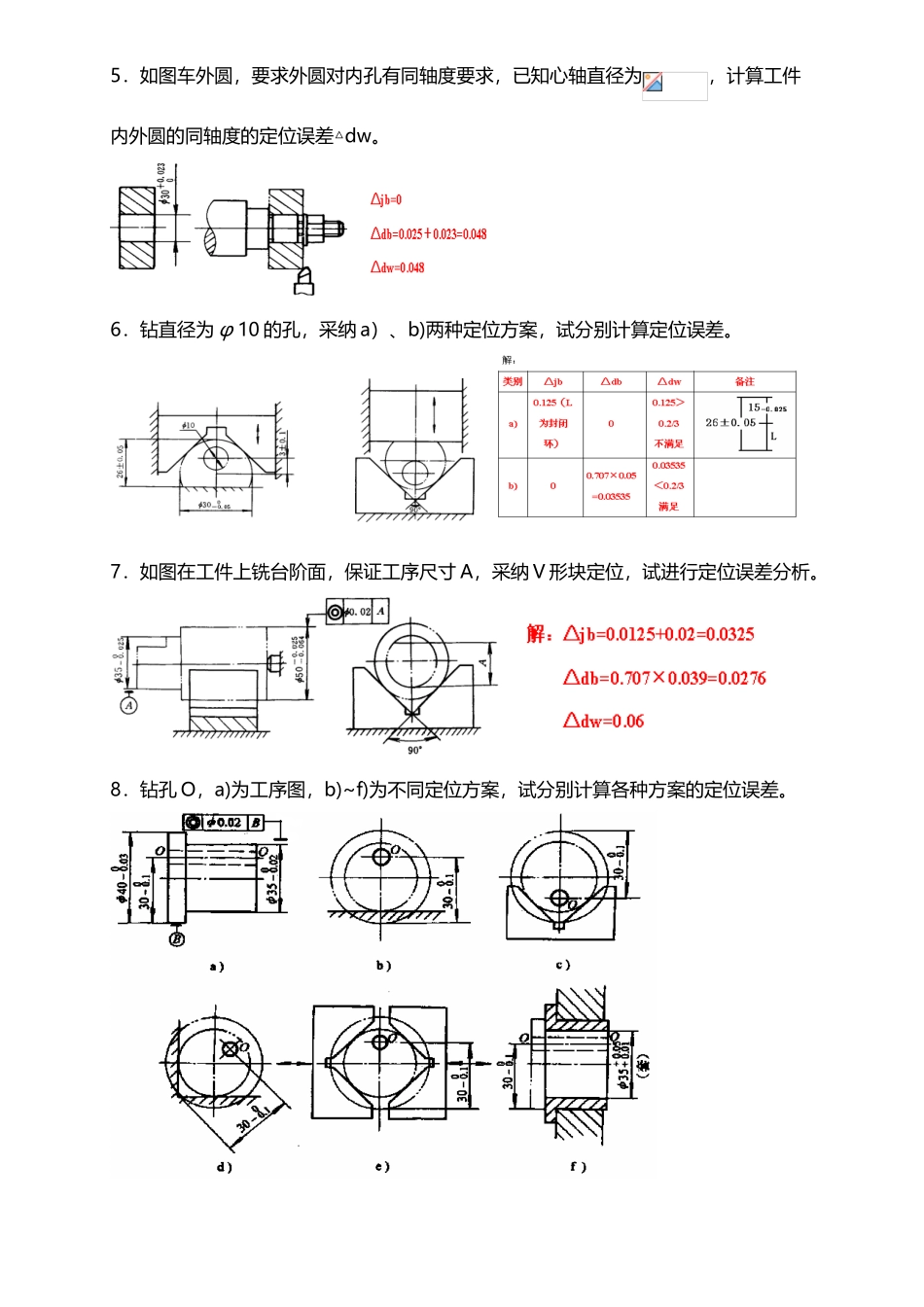

定位误差计算例题(4 页)Good is good, but better carries it.精益求精，善益求善。定位误差计算例题：2．如图钻 φ12 孔，试分析 3．如图铣平面保证 h，已知两圆 的同轴度 φ 0.1，其它已知条件见图，试分析工序尺寸 h 的定位误差。4．图示钻孔，已知条件和加工要求见图示，试分析 a)、b)、c）三种定位方案中，工序尺寸 L 的定位误差5．如图车外圆，要求外圆对内孔有同轴度要求，已知心轴直径为，计算工件内外圆的同轴度的定位误差△dw。6．钻直径为 φ 10 的孔，采纳 a）、b)两种定位方案，试分别计算定位误差。 7．如图在工件上铣台阶面，保证工序尺寸 A，采纳 V 形块定位，试进行定位误差分析。8．钻孔 O，a)为工序图，b)~f)为不同定位方案，试分别计算各种方案的定位误差。9．如图同时钻四个 φ12 孔，请从左至右分别分析 1、2、3、4 孔的定位误差。10．如图钻孔，保证 A，采纳 a)～d)四种方案，试分别进行定位误差分析。11．如图钻 d 孔，保证同轴度要求，采纳 a)～d) 四种定位方式，试分别进行定位误差分析。12．如图铣槽，保证对称度、m 或 n，采纳 a)～c)三种定位方案，试分别进行定位误差分析。13．如图在圆柱体上铣台阶面，采纳 b)～h)定位方案，试分别进行定位误差分析。 !/!—。|(~【|~】/~—,~]；*？&(】/…<%）@
