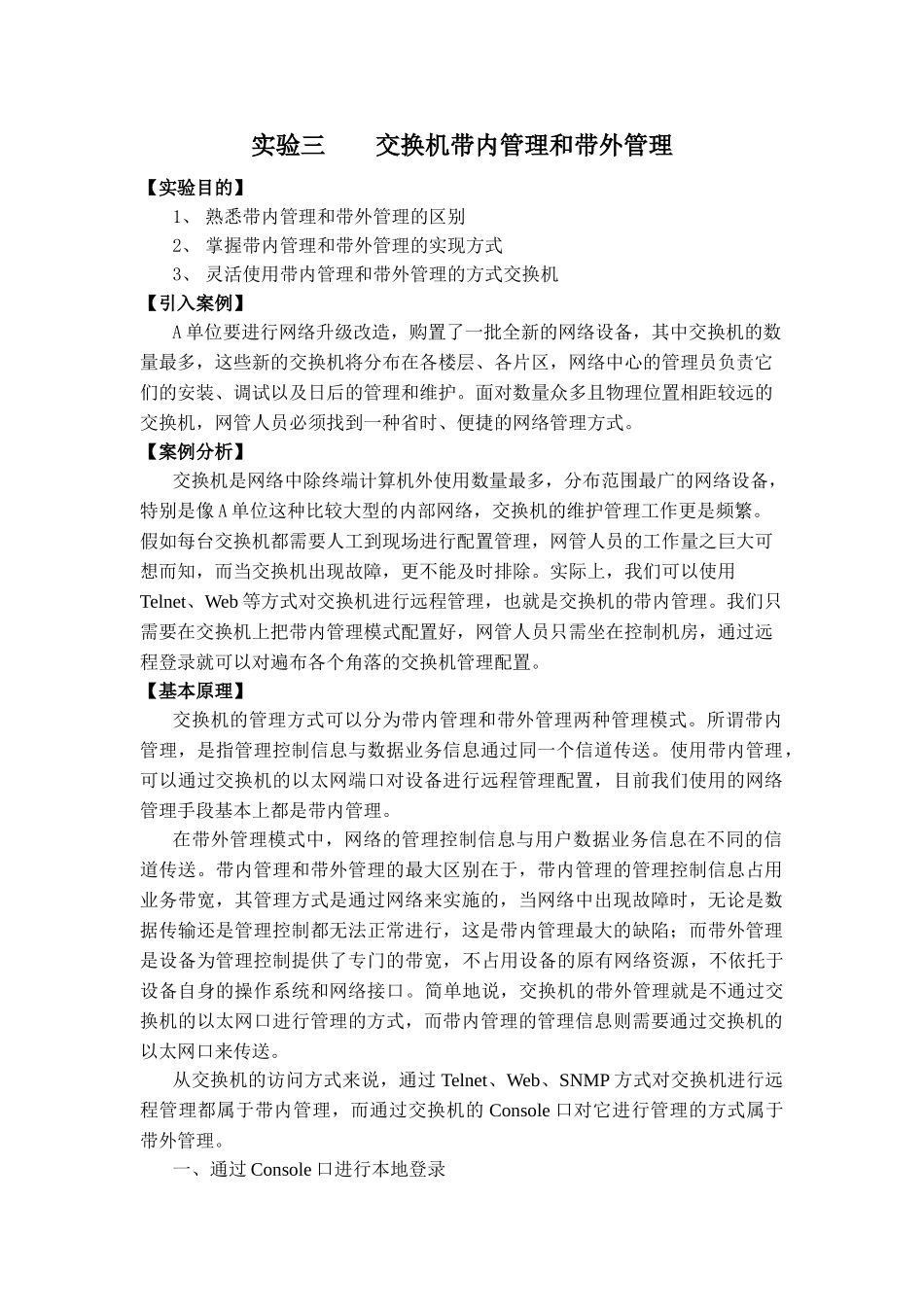

实验三 交换机带内管理和带外管理【实验目的】1、 熟悉带内管理和带外管理的区别2、 掌握带内管理和带外管理的实现方式3、 灵活使用带内管理和带外管理的方式交换机【引入案例】A 单位要进行网络升级改造，购置了一批全新的网络设备，其中交换机的数量最多，这些新的交换机将分布在各楼层、各片区，网络中心的管理员负责它们的安装、调试以及日后的管理和维护。面对数量众多且物理位置相距较远的交换机，网管人员必须找到一种省时、便捷的网络管理方式。【案例分析】交换机是网络中除终端计算机外使用数量最多，分布范围最广的网络设备，特别是像 A 单位这种比较大型的内部网络，交换机的维护管理工作更是频繁。假如每台交换机都需要人工到现场进行配置管理，网管人员的工作量之巨大可想而知，而当交换机出现故障，更不能及时排除。实际上，我们可以使用Telnet、Web 等方式对交换机进行远程管理，也就是交换机的带内管理。我们只需要在交换机上把带内管理模式配置好，网管人员只需坐在控制机房，通过远程登录就可以对遍布各个角落的交换机管理配置。【基本原理】交换机的管理方式可以分为带内管理和带外管理两种管理模式。所谓带内管理，是指管理控制信息与数据业务信息通过同一个信道传送。使用带内管理，可以通过交换机的以太网端口对设备进行远程管理配置，目前我们使用的网络管理手段基本上都是带内管理。在带外管理模式中，网络的管理控制信息与用户数据业务信息在不同的信道传送。带内管理和带外管理的最大区别在于，带内管理的管理控制信息占用业务带宽，其管理方式是通过网络来实施的，当网络中出现故障时，无论是数据传输还是管理控制都无法正常进行，这是带内管理最大的缺陷；而带外管理是设备为管理控制提供了专门的带宽，不占用设备的原有网络资源，不依托于设备自身的操作系统和网络接口。简单地说，交换机的带外管理就是不通过交换机的以太网口进行管理的方式，而带内管理的管理信息则需要通过交换机的以太网口来传送。从交换机的访问方式来说，通过 Telnet、Web、SNMP 方式对交换机进行远程管理都属于带内管理，而通过交换机的 Console 口对它进行管理的方式属于带外管理。一、通过 Console 口进行本地登录一般来说，交换机设备开箱启封后，网络管理员为了统一管理和将交换机性能发挥到最佳状态，都会首先使用设备的 console 口来对设备进行一些必要的初始配置。因此，通过交换机的 console 口本地登录是登录交换...
