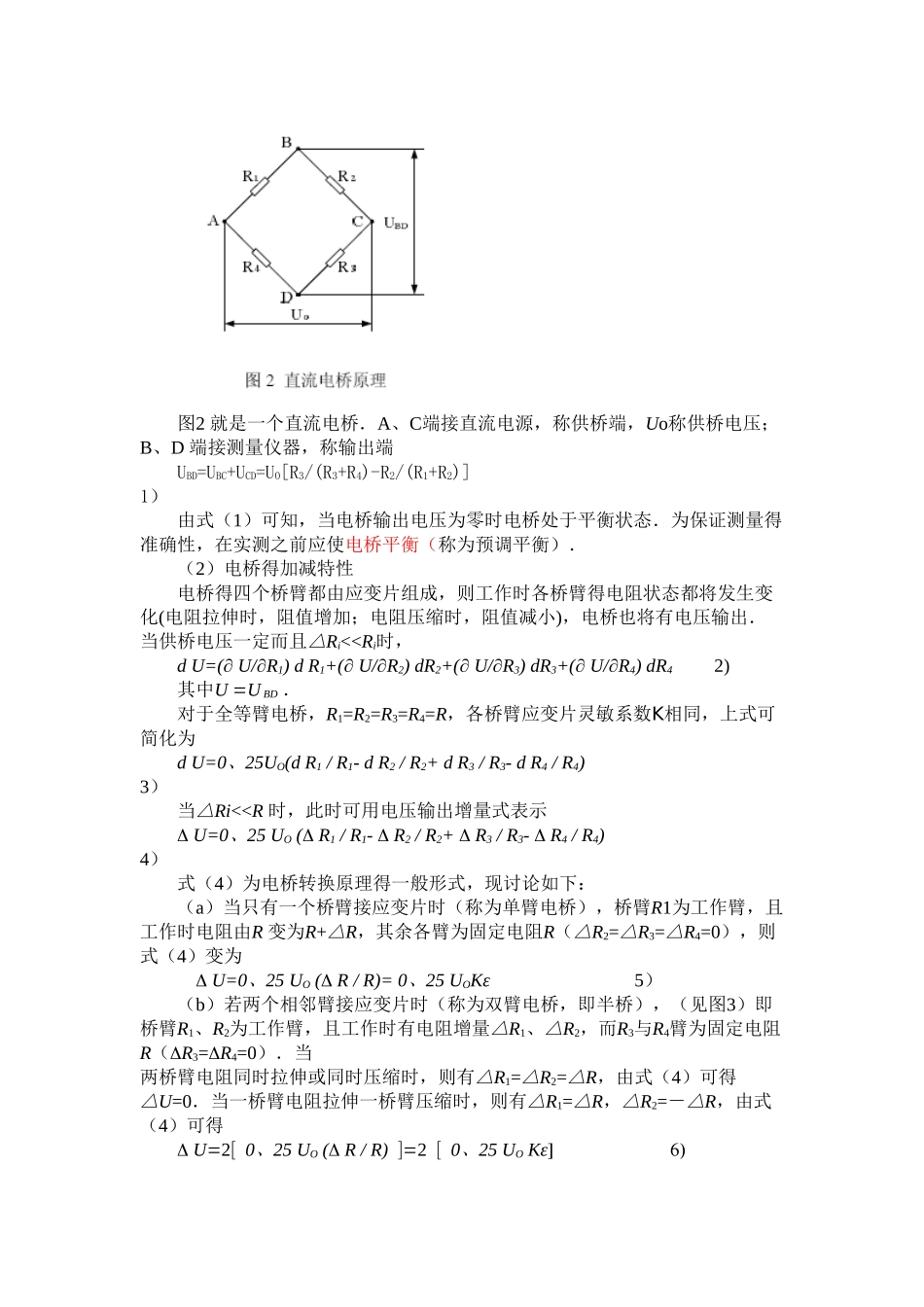

实验二 电桥测试 （1）电阻式传感器得单臂电桥性能实验一、实验目得1、了解电阻应变式传感器得基本结构与使用方法。2、掌握电阻应变式传感器放大电路得调试方法。3、掌握单臂电桥电路得工作原理与性能。二、实验所用单元电阻应变式传感器、调零电桥，差动放大器板、直流稳压电源、数字电压表、位移台架。三、实验原理及电路1、电阻应变式传感如图 1-1 所示。传感器得主要部分就是上、下两个悬臂梁，四个电阻应变片贴在梁得根部，可组成单臂、（双臂）半桥与全桥电路，最大测量范围为±3mm。1─外壳 2─电阻应变片 3─测杆 4─等截面悬臂梁 5─面板接线图图 1-1 电阻应变式传感器2、电阻丝在外力作用下发生机械变形时，其阻值发生变化，这就就是电阻应变效应，其关系为：ΔR/ R＝KΔL/ L=Kε，ΔR 为电阻丝变化值，K 为应变灵敏系数，ε 为电阻丝长度得相对变化量 ΔL/ L。通过施加外力引起应变片变形，测量电路将电阻变化转换为电流或电压得变化。 对于金属应变片，Ks 主要取决于式中得第一项。金属得泊松比通常在 0、3 左右，对于大多数金属 Ks 取 2。本实验采纳直流电桥来测量金属应变片得工作特性。3．电桥得工作原理与特性（1）电桥得工作原理图2 就是一个直流电桥．A、C端接直流电源，称供桥端，Uo称供桥电压；B、D 端接测量仪器，称输出端UBD=UBC+UCD=UO[R3/(R3+R4)-R2/(R1+R2)] 1）由式（1）可知，当电桥输出电压为零时电桥处于平衡状态．为保证测量得准确性，在实测之前应使电桥平衡（称为预调平衡）．（2）电桥得加减特性电桥得四个桥臂都由应变片组成，则工作时各桥臂得电阻状态都将发生变化(电阻拉伸时，阻值增加；电阻压缩时，阻值减小)，电桥也将有电压输出．当供桥电压一定而且△Ri<
