室内消火栓保护半径的设计计算

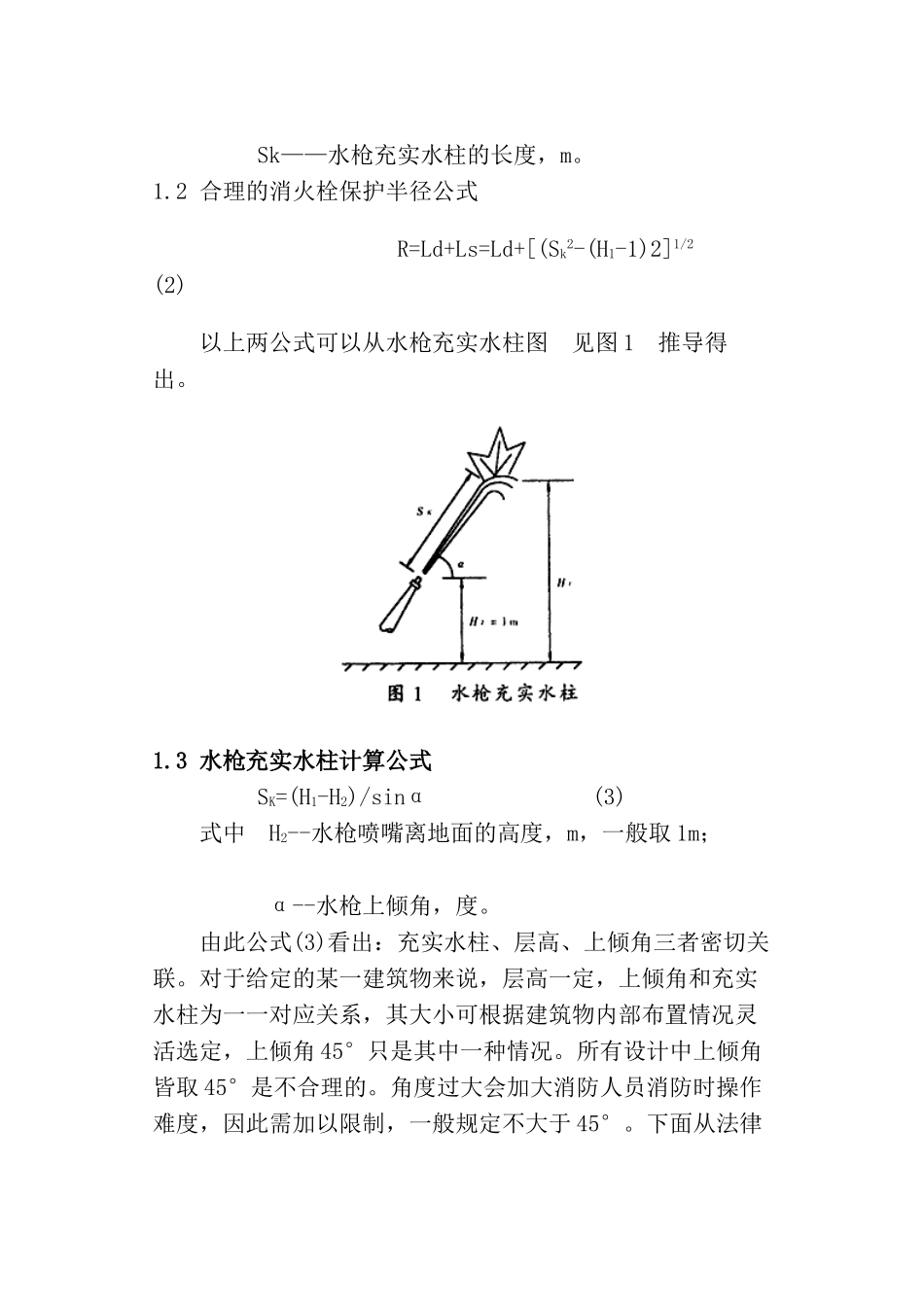

室内消火栓保护半径的设计计算摘要：通常消火栓水枪的充实水柱及消火栓保护半径计算公式多以水枪上倾角为 45°来考虑，这种做法有一定的局限性，不能充分发挥消火栓充实水柱的作用。本文提出充实水柱可以大于法律规范要求的最小充实水柱，减少消火栓的设置数量。在满足消防安全的前提下，从充实水柱的选择范围角度对消火栓保护半径的计算方法提出了新的看法。 章编号：1009-2455（2000）06-0051-02 前言 有关技术书刊中推举的消火栓水枪的充实水柱及消火栓保护半径公式大多是以水枪上倾角 45°来考虑的，但在实际设计中，45°倾角的情况是很少的。《中国给水排水》1999年第 10 期刊登了《关于消火栓保护半径的计算》一文，对此问题做出了一定的论述，但篇尾仍然推举当建筑物所需的最小充实水柱大于法律规范要求时，上倾角按 45°考虑的公式，笔者认为值得探讨。 1 两种消火栓保护半径的计算公式 1.1 推举的水枪上倾角为 45°的消火栓保护半径计算公式 R=Ld+Ls=Ld+0.71Sk (1) 式中 R——消火栓保护半径，m； Ld——水龙带敷设长度，m,一般取 20m，考虑到水龙带的转弯曲折应为水龙带长度乘以折减系数 0.8； Ls——水枪充实水柱在平面的上的投影长度，m； Sk——水枪充实水柱的长度，m。1.2 合理的消火栓保护半径公式 R=Ld+Ls=Ld+[(Sk2-(H1-1)2]1/2 (2) 以上两公式可以从水枪充实水柱图见图 1推导得出。 1.3 水枪充实水柱计算公式 SK=(H1-H2)/sinα (3) 式中 H2--水枪喷嘴离地面的高度，m，一般取 1m； α--水枪上倾角，度。 由此公式(3)看出：充实水柱、层高、上倾角三者密切关联。对于给定的某一建筑物来说，层高一定，上倾角和充实水柱为一一对应关系，其大小可根据建筑物内部布置情况灵活选定，上倾角 45°只是其中一种情况。所有设计中上倾角皆取 45°是不合理的。角度过大会加大消防人员消防时操作难度，因此需加以限制，一般规定不大于 45°。下面从法律规范的要求进一步讨论此问题。 2 法律规范要求的最小充实水柱 从不同类型建筑物安全角度出发，法律规范规定了不同类型的建筑物的最小充实水柱。在消防设计法律规范中规定：一般多层建筑室内消火栓水枪充实水柱长度不应小于7m；甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内消火栓的充实水柱长度不应小于 10m；建筑高度小于 100m 的高层民用建筑消火栓充实水柱不应小于 10m；高层工业建筑、高架库房内消火栓的充实水柱长度不...
