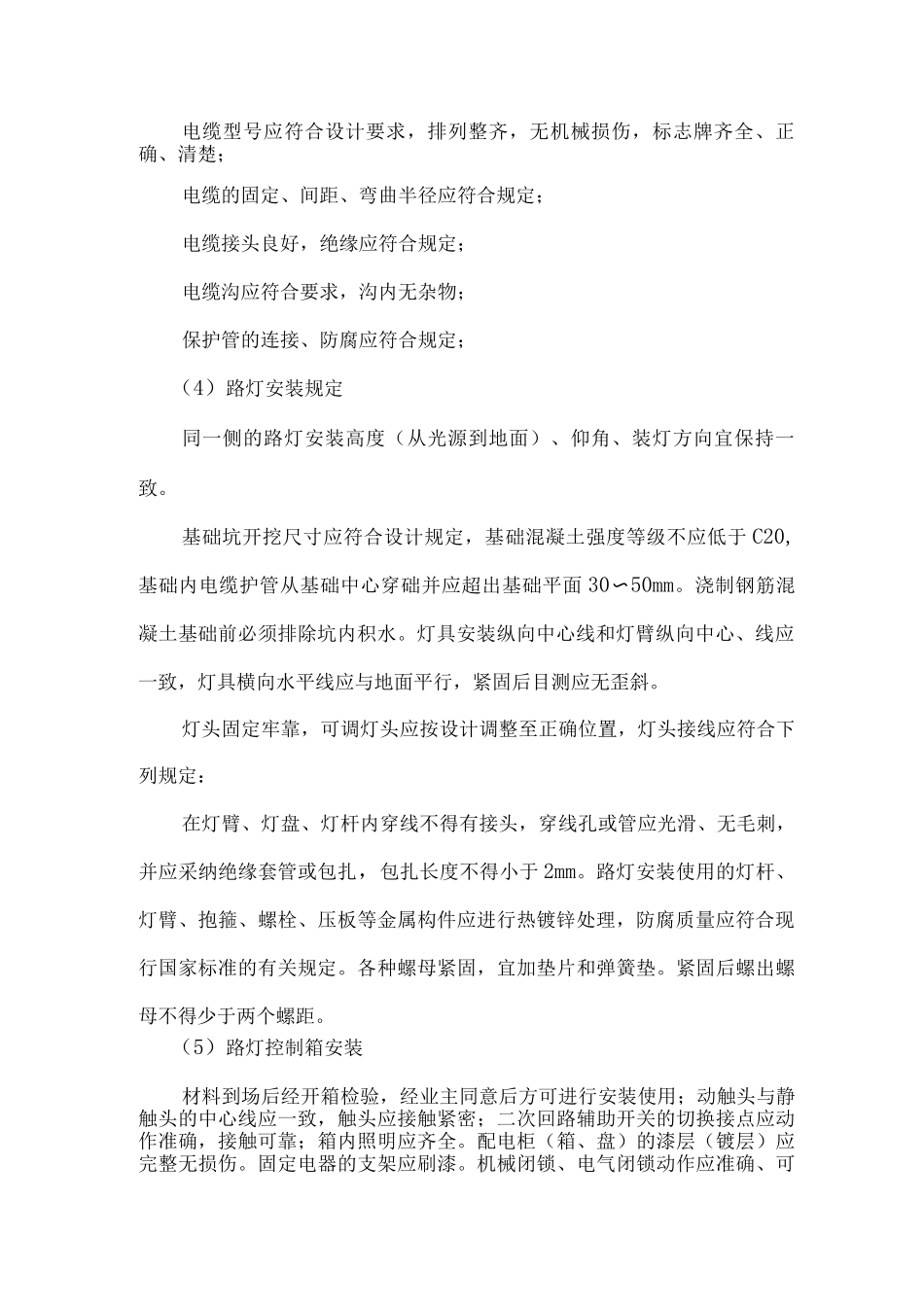

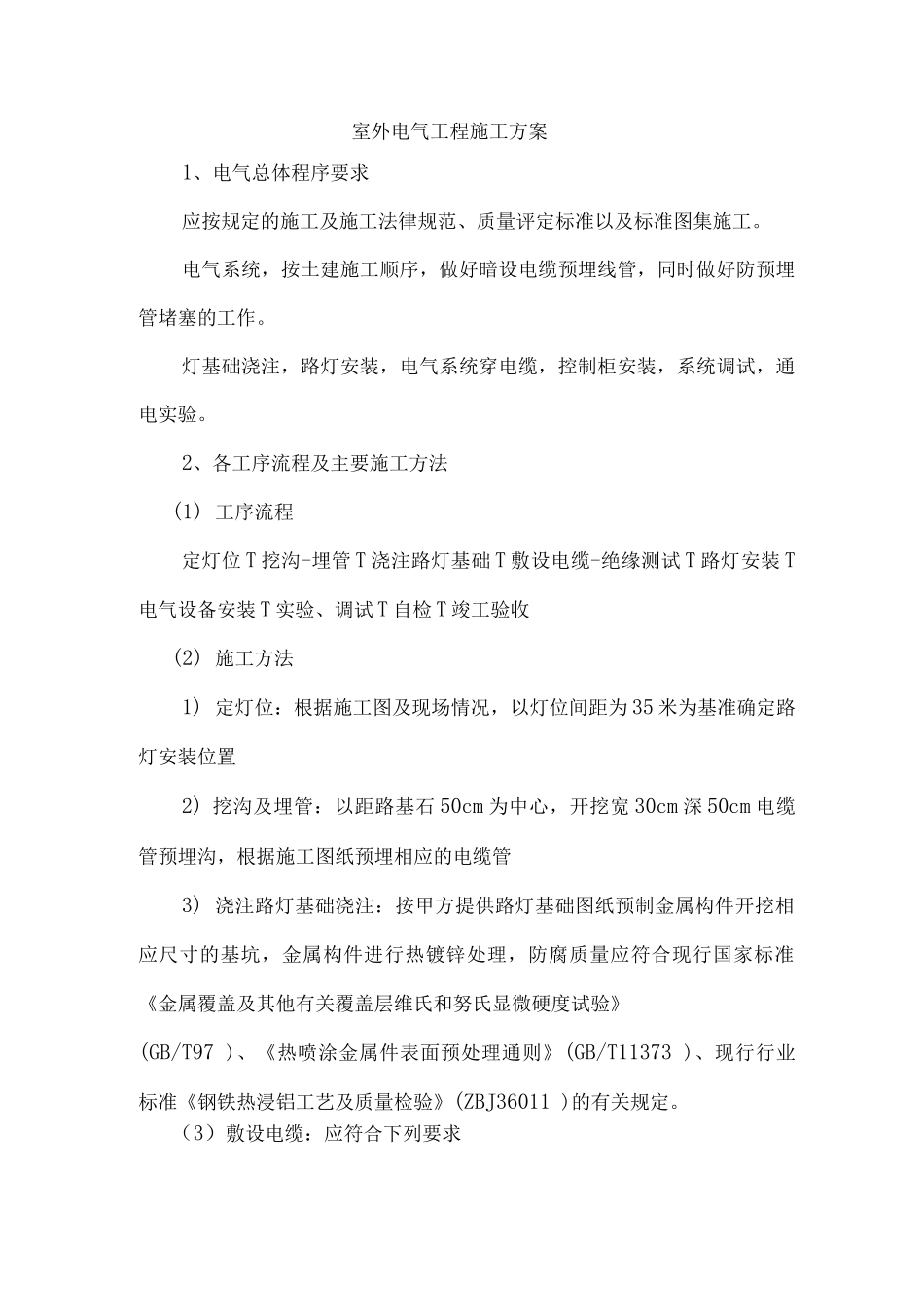

室外电气工程施工方案1、电气总体程序要求应按规定的施工及施工法律规范、质量评定标准以及标准图集施工。电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。灯基础浇注，路灯安装，电气系统穿电缆，控制柜安装，系统调试，通电实验。2、各工序流程及主要施工方法(1) 工序流程定灯位 T 挖沟-埋管 T 浇注路灯基础 T 敷设电缆-绝缘测试 T 路灯安装 T电气设备安装 T 实验、调试 T 自检 T 竣工验收(2) 施工方法1) 定灯位：根据施工图及现场情况，以灯位间距为 35 米为基准确定路灯安装位置2) 挖沟及埋管：以距路基石 50cm 为中心，开挖宽 30cm 深 50cm 电缆管预埋沟，根据施工图纸预埋相应的电缆管3) 浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》(GB/T97 )、《热喷涂金属件表面预处理通则》(GB/T11373 )、现行行业标准《钢铁热浸铝工艺及质量检验》(ZBJ36011 )的有关规定。（3）敷设电缆：应符合下列要求电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清楚；电缆的固定、间距、弯曲半径应符合规定；电缆接头良好，绝缘应符合规定；电缆沟应符合要求，沟内无杂物；保护管的连接、防腐应符合规定；（4）路灯安装规定同一侧的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于 C20,基础内电缆护管从基础中心穿础并应超出基础平面 30〜50mm。浇制钢筋混凝土基础前必须排除坑内积水。灯具安装纵向中心线和灯臂纵向中心、线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔或管应光滑、无毛刺，并应采纳绝缘套管或包扎，包扎长度不得小于 2mm。路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国家标准的有关规定。各种螺母紧固，宜加垫片和弹簧垫。紧固后螺出螺母不得少于两个螺距。（5）路灯控制箱安装材料到场后经开箱检验，经业主同意后方可进行安装使用；动触头与静触头的中心线应一致，触头应接触紧密；二次回路辅助开关的切换接点应动作准确，接触可靠；箱内照明应齐全。配电柜...
